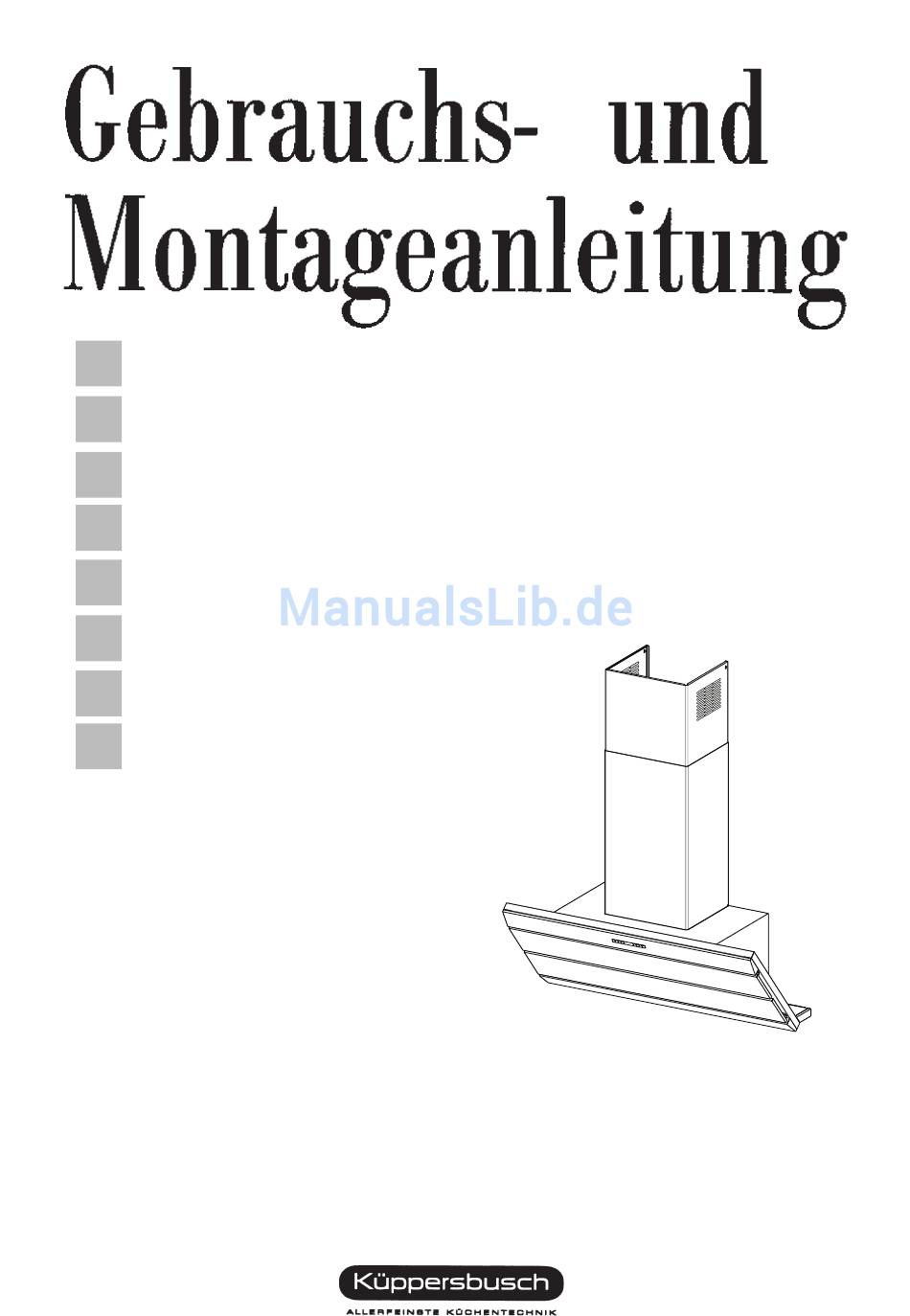

- Seite 1 Bedienungsanleitung Instructions Booklet Mode d’emploi Libretto Istruzioni Gebruiksaanwijzing Manual de instrucciones Manual de Instruções Εγχειρίδιο οδηγιών KD6590.0GE KD9590.0GE...
- Seite 2 INHALTSVERZEICHNIS EMPFEHLUNGEN UND HINWEISE ............................. 5 CHARAKTERISTIKEN ................................6 MONTAGE ..................................... 8 BEDIENUNG..................................11 WARTUNG................................... 12 INDEX RECOMMENDATIONS AND SUGGESTIONS ........................15 CHARACTERISTICS ................................16 INSTALLATION..................................18 USE ...................................... 21 MAINTENANCE ................................... 22 SOMMAIRE CONSEILS ET SUGGESTIONS............................25 CARACTERISTIQUES................................. 26 INSTALLATION..................................
- Seite 3 ΠΕΡΙΕΧΟΜΕΝΑ ΣΥΜΒΟΥΛΕΣ ΚΑΙ ΣΥΣΤΑΣΕΙΣ ............................65 ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ................................66 ΕΓΚΑΤΑΣΤΑΣΗ ..................................68 ΧΡΗΣΗ ....................................71 ΣΥΝΤΗΡΗΣΗ..................................72...
-
Seite 4: Garantiebedingungen
Küppersbusch-Kundendienst Garantiebedingungen Zentrale Kundendienst- / Ersatzteilanforderung Zusätzlich zu seinen Gewährleistungsansprüchen aus seinem Kaufvertrag mit dem Händler leisten wir dem Endabnehmer direkt Garantie für Küppersbusch- Deutschland: Hausgeräte. Der Umfang unserer Garantie wird nachstehend geregelt: Küppersbusch Hausgeräte AG 1. Mängel am Gerät, die nachweislich auf einem Material- und/oder Herstel- Küppersbuschstraße 16 lungsfehler beruhen, werden nach Maßgabe der folgenden Regelungen 45883 Gelsenkirchen... -
Seite 5: Empfehlungen Und Hinweise
EMPFEHLUNGEN UND HINWEISE Diese Gebrauchsanleitung gilt für mehrere Geräte-Ausführungen. Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen. MONTAGE • Der Hersteller haftet nicht für Schäden, die auf eine fehlerhafte und unsachgemäße Montage zurückzuführen sind. •... - Seite 6 CHARAKTERISTIKEN Komponenten 14.1 Pos. Produktkomponenten Haubenkörper mit Schaltern, Beleuchtung, Gebläsegruppe, Filter 7.2.1 Teleskopkamin bestehend aus: oberer Kaminteil unterer Kaminteil Reduzierflansch ø 150-120 mm 10 a Flansch mit Ruckstauklappe ø 150 mm 10 b Anschlussflansch ø 125 mm 14.1 Verlängerung Luftaustritt-Anschlussstück Luftaustritt-Anschlussstück Pos.
- Seite 7 Platzbedarf Min. Min. 450mm 450mm...
- Seite 8 MONTAGE Bohren der Befestigungslöcher und Fixieren der Befestigungsbügel 7.2.1 Nachstehende Linien an die Wand zeichnen: • eine vertikale Linie bis zur Decke oder oberen Begrenzung, und zwar in der Mitte des Bereiches, in dem die Haube montiert werden soll; • eine horizontale Linie: mit einem minimalen Abstand von 1040 mm zur Kochfläche. •...
-
Seite 9: Anschlüsse
Montage des Haubenkörpers • Bevor der Haubenkörper eingehakt wird, die 2 Schrauben Vr bei den Haubenkörper-Anhakpunkten festziehen. • Den Haubenkörper bei den Schrauben 12a einhängen. • Die Halteschrauben 12a definitiv festziehen. • Den Haubenkörper mit Hilfe der Schrauben Vr ausrichten. Anschlüsse ANSCHLUSS IN ABLUFTVERSION ø... -
Seite 10: Elektroanschluss
ELEKTROANSCHLUSS • Bei Anschluss der Haube an das Stromnetz muss ein zweipoli- ger Schalter mit einem Öffnungsweg von mindestens 3 mm zwischengeschaltet werden. • Entfernen Sie die Fettfilter (s. Abschnitt „Wartung“) und versi- chern Sie sich, daß die Kabelverbindung in die Steckdose des Gebläses einwandfrei eingesteckt wird. -
