Montage und Verdrahtung
Composite Video Ausgang
Die TFE40 verfügt über einen Composite Video Ausgang, welcher im Falle einer QwikBUS-Video-
Anlage das Videobild der derzeit aktiven Tür ausgeben wird. Es handelt sich um einen Composite
Video Ausgang (75 Ohm).
Verfügt die QwikBUS-Anlage bzw. die aktive Türstation nicht über eine Kamera, so wird ein
schwarzes Bild ausgegeben.
Es kann immer nur das Bild der derzeit aktiven QwikBUS-Kamera angezeigt werden!

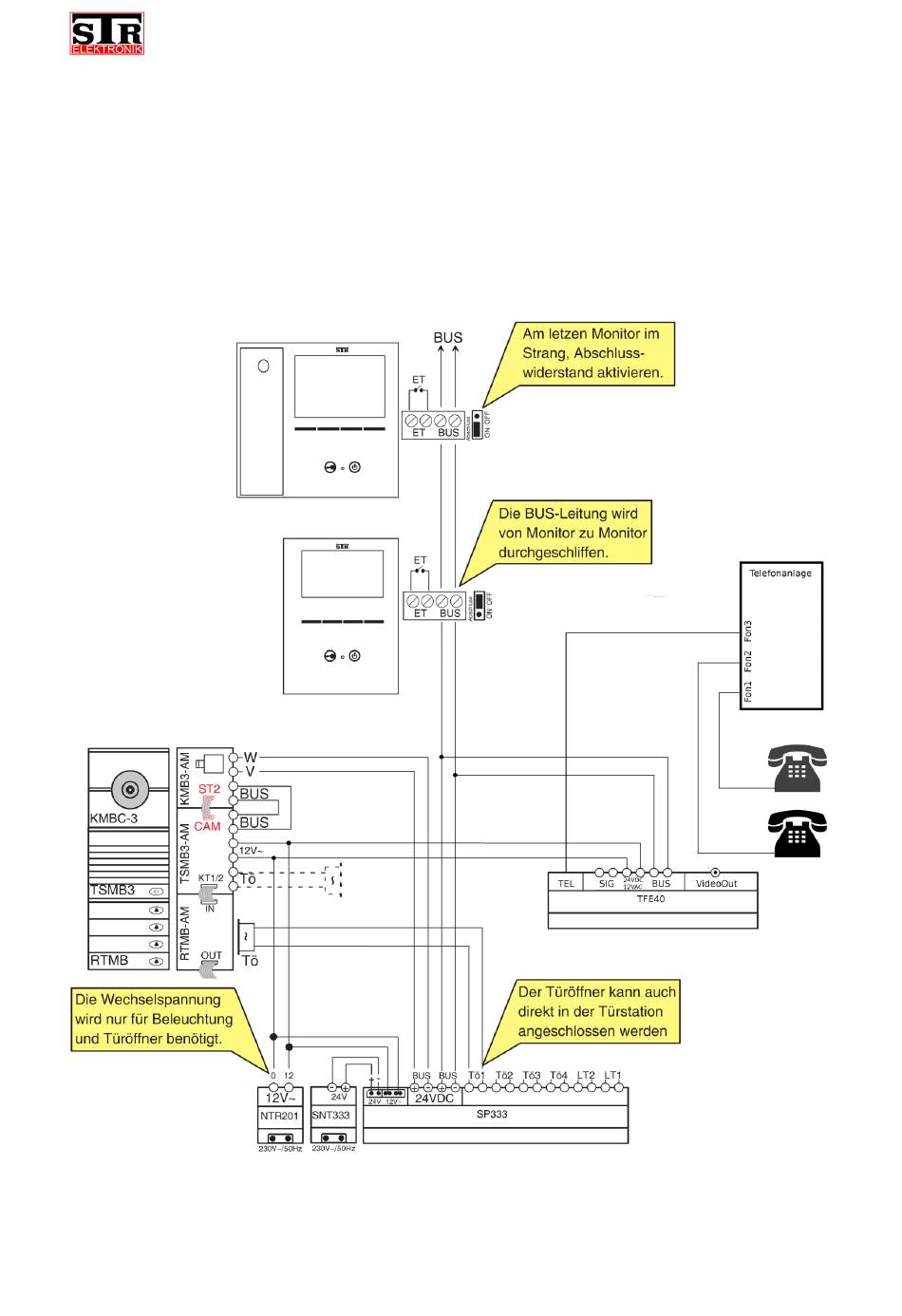

Verdrahtungsbeispiel
Verdrahtung bei Verwendung einer TT33 oder bei Anlagen ohne Video erfolgt in gleicher Weise!
12
Betriebsanleitung TFE40 – 08/2014
