Der Wechselrichter von innen

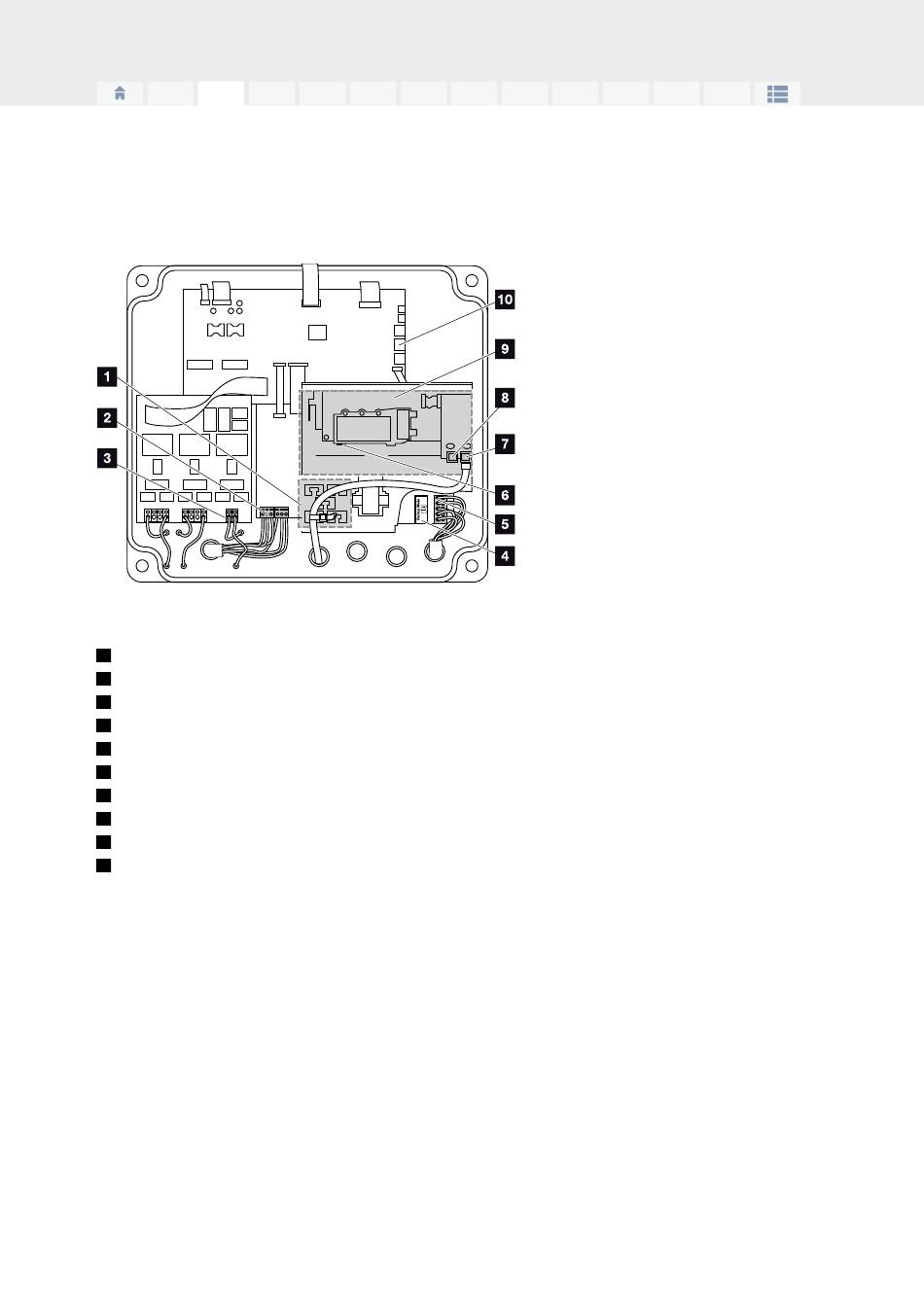

Abb. 12: PIKO-Wechselrichter (Innenansicht)
Kabelauflage mit Befestigungöffnungen
1
Anschlussklemme Sensorleitungen PIKO BA Sensor
2
Anschlussklemme Batteriesystem
3
Backup-Anschlussklemme
4
AC-Anschlussklemme
5
2 Ethernet-Anschlüsse (RJ45)
6
CAN-Bus-Anschluss für BMS (RJ45)
7
Nicht verwendet (RJ11)
8
Kommunikationsboard
9
Anschlussklemme PIKO BA Backup Unit Steuerung
