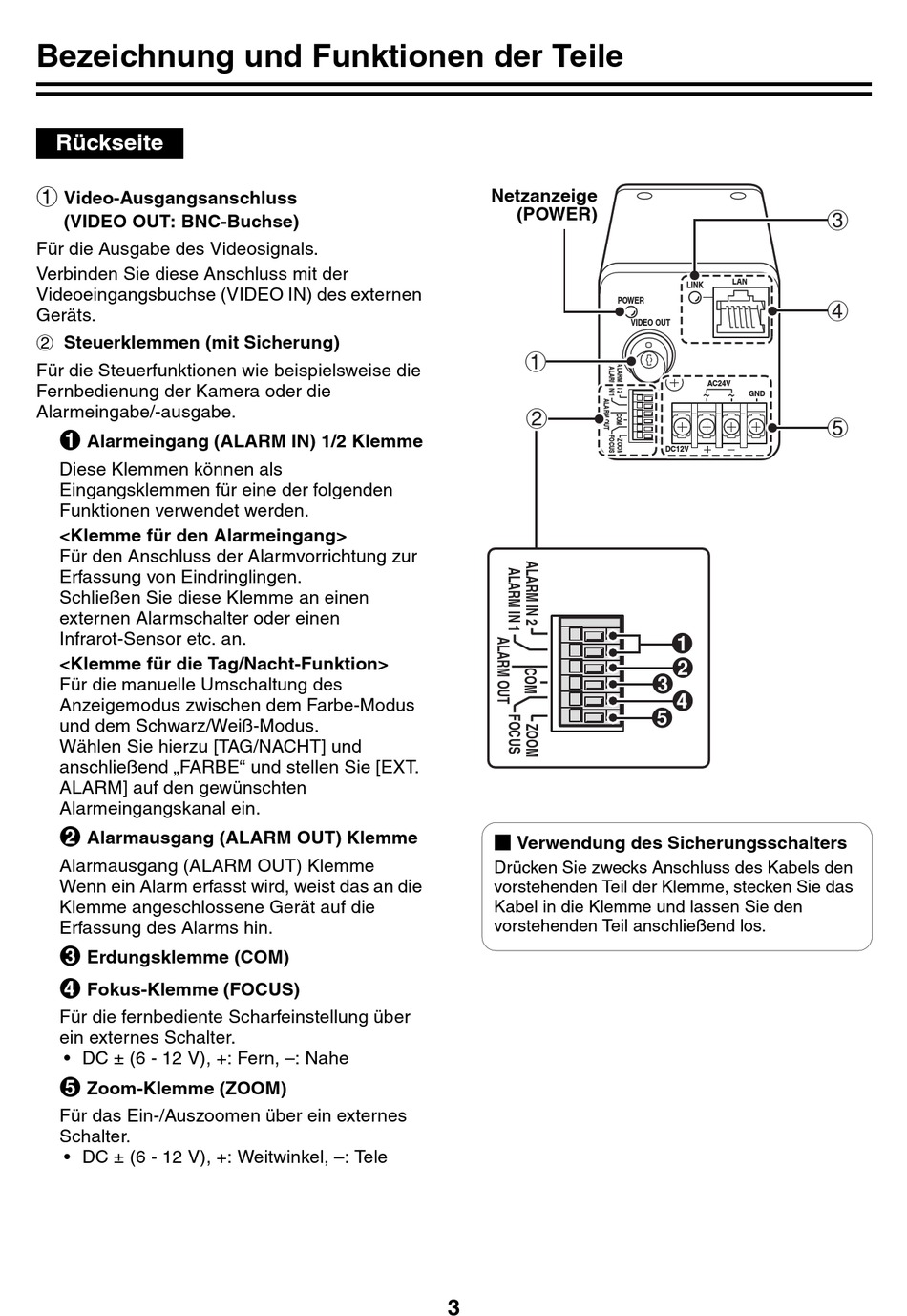

Bezeichnung und Funktionen der Teile

Rückseite
1
Video-Ausgangsanschluss
(VIDEO OUT: BNC-Buchse)
Für die Ausgabe des Videosignals.
Verbinden Sie diese Anschluss mit der
Videoeingangsbuchse (VIDEO IN) des externen
Geräts.
2 Steuerklemmen (mit Sicherung)
Für die Steuerfunktionen wie beispielsweise die
Fernbedienung der Kamera oder die
Alarmeingabe/-ausgabe.
1
Alarmeingang (ALARM IN) 1/2 Klemme
Diese Klemmen können als
Eingangsklemmen für eine der folgenden
Funktionen verwendet werden.
<Klemme für den Alarmeingang>
Für den Anschluss der Alarmvorrichtung zur
Erfassung von Eindringlingen.
Schließen Sie diese Klemme an einen
externen Alarmschalter oder einen
Infrarot-Sensor etc. an.
<Klemme für die Tag/Nacht-Funktion>
Für die manuelle Umschaltung des
Anzeigemodus zwischen dem Farbe-Modus
und dem Schwarz/Weiß-Modus.
Wählen Sie hierzu [TAG/NACHT] und
anschließend „FARBE" und stellen Sie [EXT.
ALARM] auf den gewünschten
Alarmeingangskanal ein.
2
Alarmausgang (ALARM OUT) Klemme
Alarmausgang (ALARM OUT) Klemme
Wenn ein Alarm erfasst wird, weist das an die
Klemme angeschlossene Gerät auf die
Erfassung des Alarms hin.
3
Erdungsklemme (COM)
4
Fokus-Klemme (FOCUS)
Für die fernbediente Scharfeinstellung über
ein externes Schalter.
• DC ± (6 - 12 V), +: Fern, –: Nahe
5
Zoom-Klemme (ZOOM)
Für das Ein-/Auszoomen über ein externes
Schalter.
• DC ± (6 - 12 V), +: Weitwinkel, –: Tele
Netzanzeige
(POWER)
POWER
1
2
b Verwendung des Sicherungsschalters
Drücken Sie zwecks Anschluss des Kabels den
vorstehenden Teil der Klemme, stecken Sie das
Kabel in die Klemme und lassen Sie den
vorstehenden Teil anschließend los.
3
LAN
LINK
VIDEO OUT
AC24V
GND
DC12V
1
2
3
4
5
3
4
5
