Operating Manual
Bedienungsanleitung
LED Flood Controller
Steuergerät LED Flächenstrahler
97104

Kapitel

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Loctite 97104

  • Seite 1 Operating Manual Bedienungsanleitung LED Flood Controller Steuergerät LED Flächenstrahler 97104...
  • Seite 14 Inhaltsverzeichnis Bitte beachten Sie ......................15 Hervorhebungen ......................15 Lieferumfang........................15 Einsatzbereich (Bestimmungsgemäße Verwendung)............. 15 Zu Ihrer Sicherheit ......................16 2 G erätebeschreibung ..................... 17 Funktionsbeschreibung ....................17 Schnittstellen und Anschlüsse..................18 3 Te chnische Daten ......................19 4 Installation ........................
  • Seite 15: Bitte Beachten Sie

    Einzelheiten von dem tatsächlich gelieferten Gerät abweichen. Einsatzbereich (Bestimmungsgemäße Verwendung) Die Loctite LED Lampensysteme 375, 405 und Indigo™ werden für lichthärtende Produkte eingesetzt, die durch Bestrahlung mit ultraviolettem / sichtbarem Licht ausgehärtet werden. Das Gerät kann manuell betrieben oder über den integrierten Zeitmesser oder einen externen Schalter...
  • Seite 16: Zu Ihrer Sicherheit

    Das Technische Datenblatt und das Sicherheitsdatenblatt für das eingesetzte LOCTITE Produkt anfordern bei: www.loctite.com. Hier erhalten Sie die amerikanische und kanadische Version der Datenblätter. ANWEISUNGEN IN DIESEN DATENBLÄTTERN UNBEDINGT BEFOLGEN! WARNUNG! Der Anwender selbst ist dafür verantwortlich, dafür zu sorgen, dass alle durch das Steuergerät LED Flächenstrahler angetriebenen Geräte sicher aufgestellt werden.
  • Seite 17: Erätebeschreibung

    Gerätebeschreibung Funktion Das Steuergerät LED Flächenstrahler versorgt die LEDs über das Anschlusskabel (nicht im Lieferumfang enthalten) mit elektrischer Energie. Anzeigelampen auf der Vorderseite dienen zur visuellen Bestätigung, ob die LED-Werte innerhalb oder außerhalb des zulässigen Bereichs liegen. Im Falle einer Temperaturstörung wird die Stromversorgung automatisch abgeschaltet, um die LED-Zeile zu schützen.
  • Seite 18: Anzeigen, Bedienelemente Und Anschlüsse

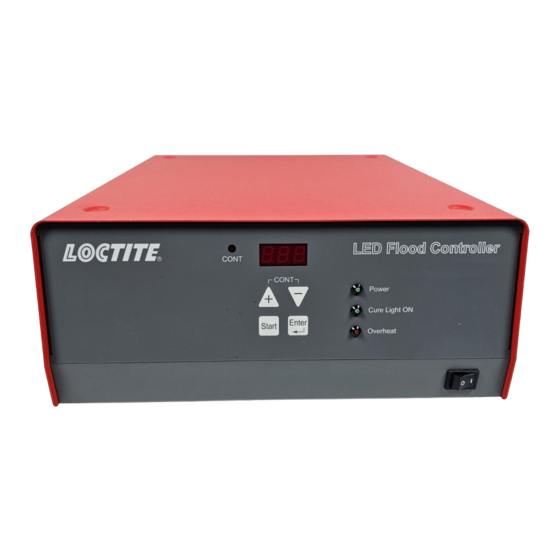

    Gerätebeschreibung Anzeigen, Bedienelemente und Anschlüsse LED “CONT - Leuchten der roten LED “CONT“ zeigt Dauerbetrieb an. Digitalanzeige - Dreistellige Anzeige der Aushärtezeit [s]. Anzeige-LED “Ein” (grün). Zeigt an, dass das Gerät eingeschaltet ist. Anzeige-LED “Cure Light ON” (blau). Zeigt an, dass der LED-Kopf Licht emittiert. Anzeige-LED “Overheat”...
  • Seite 19: Technische Daten

    Gerätebeschreibung 90- 260 VAC 47- 63 Hz Henk el Corp oratio n, Rock y Hill 5 AT 1001 Trout Broo k Cros sing Rock y Hill, CT 0606 7 Pow er Con sum ptio n Unite d State s ma x. 350 W Type No.
  • Seite 20: Installation

    Installation Umgebungs- und Betriebsbedingungen – Direkte Sonnen- und UV-Lichteinstrahlung vermeiden. – Keine kondensierende Feuchtigkeit. – Kein Spritzwasser. Platzbedarf min. 4” (min. 100 mm) Freiraum für CONT Kabel und Luft für CONT Ventilator. Power Cure Light ON Enter Start Overheat Area to be left clear for cables and air for fan.
  • Seite 21: Ushärtung

    Aushärtung Betrieb ACHTUNG! Bedienungsanleitung für den eingesetzten LED-Kopf beachten. Netzschalter 6 auf Position I (EIN) stellen. Einstellen der Aushärtezeit Zeitgesteuerter Betrieb Diese Betriebsart wird für Aushärteanwendungen mit einheitlicher Aushärtezeit eingesetzt. • Aushärtezeit mit den Tasten oder 1,50 s stellen. Die Anzeige der Aushärtezeit in CONT der Digitalanzeige beginnt zu blinken.
  • Seite 22: Längere Stilllegung Der Anlage

    Aushärtung Längere Stilllegung der Anlage • Gerät ausschalten. Erneute Inbetriebnahme nach längerer Stilllegung • Installation gemäß Abschnitt 4 überprüfen. • Gerät einschalten. Pflege und Wartung Das Gerät bedarf keiner besonderen Pflege und Wartung. ACHTUNG! Bedienungsanleitung für den eingesetzten LED-Kopf beachten. Beseitigung von Störungen Bei Auftreten eines Fehlers wird in der 3-stelligen Zeit-Anzeige abwechselnd ein blinkendes "E"...
  • Seite 23: Nhang

    Anhang Ersatzteile und Zubehör Pos. Bezeichnung Pr. Nr. Bestell-Nr. – LED-Kopf 375 nm Array ............– 1167582 – LED-Kopf 405 nm Array ............– 1167593 – LED-Kopf Indigo™ Array ............– 1167589 – LED Netzkabel ................– 1333333 – UV-Schutzbrille grau ..............8953426 1175127 –...
  • Seite 24: Xs 1: Externer Start

    Gutenbergstr. 3 D-85748 Garching bei München erklärt, dass das nachfolgend bezeichnete Gerät aufgrund seiner Konzipierung und Bauart den unten aufgeführten europäischen Richtlinien, harmonisierten Normen und nationalen Normen entspricht. Bezeichnung des Gerätes Steuergerät LED Flächenstrahler 97104 Gerätenummer 1359255 Einschlägige EU-Richtlinien EMV-Richtlinie 2004/108/EG...
  • Seite 26 Canhema 09941-410 32100 Stephenson Hwy. www.loctite-equipment.com Diadema/SP, Brazil Madison Heights, MI 48071 Loctite ist ein Warenzeichen der Firma Henkel. © Copyright 2004. Henkel Corporation. Alle Rechte vorbehalten. Technische Änderungen vorbehalten. Henkel AG & Co. KGaA Standort München Gutenbergstraße 3 D-85748 Garching b. München...
