4
Installation
Bedienterminal anschließen
MOVITRAC ®
S1
ON
OFF
X44
FSC11B
X45
X46
H L ^
1 2 3 4 5 6
Kabelspezifikation
Schirm auflegen
26
Kompaktbetriebsanleitung – Bedienterminals DOP11C

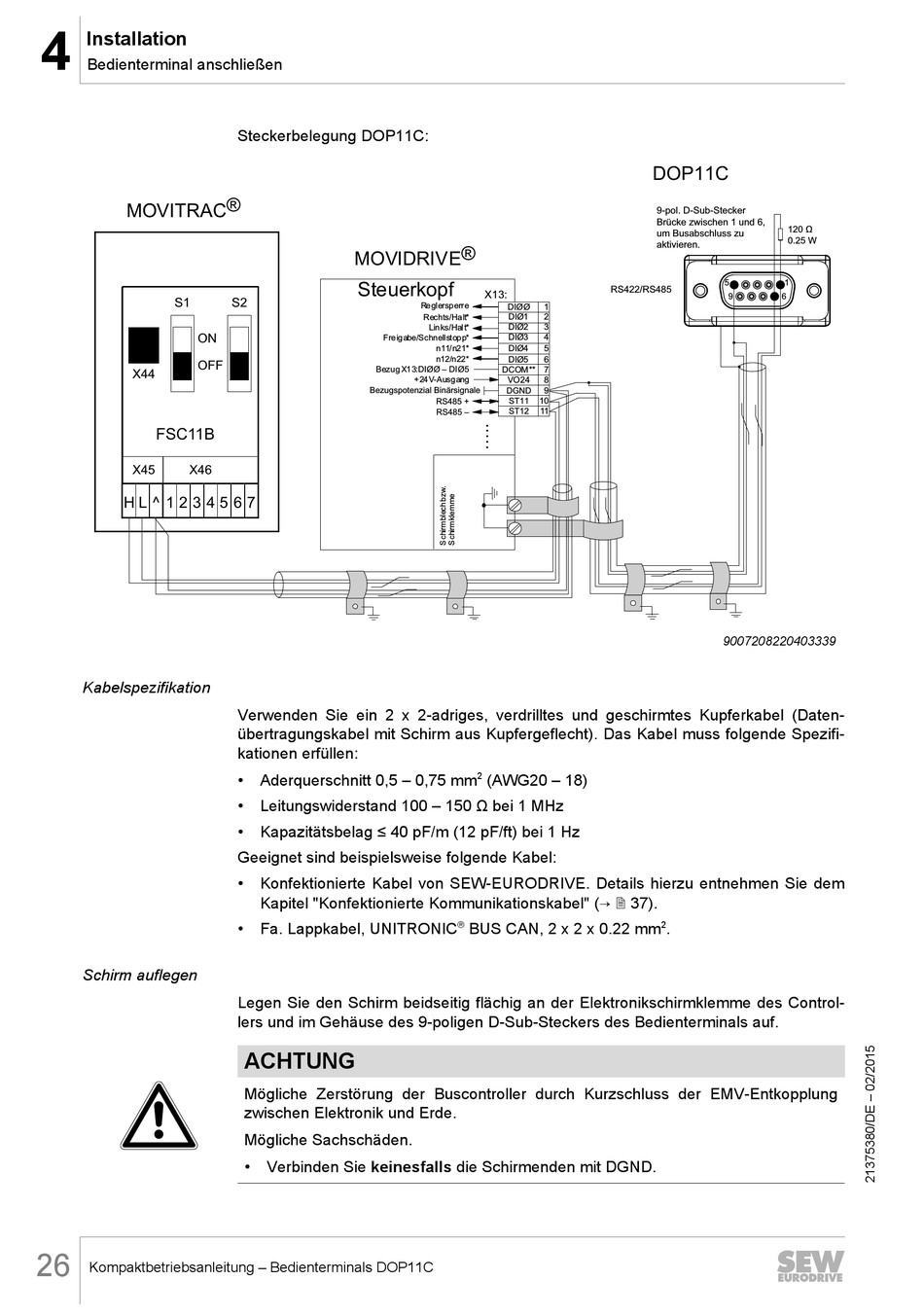

Steckerbelegung DOP11C:
MOVIDRIVE ®
Steuerkopf
S2
Freigabe/Schnellstopp*
Bezug X13:DIØØ – DIØ5
Bezugspotenzial Binärsignale
7
Verwenden Sie ein 2 x 2-adriges, verdrilltes und geschirmtes Kupferkabel (Daten-
übertragungskabel mit Schirm aus Kupfergeflecht). Das Kabel muss folgende Spezifi-
kationen erfüllen:
•
Aderquerschnitt 0,5 – 0,75 mm
•
Leitungswiderstand 100 – 150 Ω bei 1 MHz
•
Kapazitätsbelag ≤ 40 pF/m (12 pF/ft) bei 1 Hz
Geeignet sind beispielsweise folgende Kabel:
•
Konfektionierte Kabel von SEW-EURODRIVE. Details hierzu entnehmen Sie dem
Kapitel "Konfektionierte Kommunikationskabel" (→ 2 37).
•
Fa. Lappkabel, UNITRONIC
Legen Sie den Schirm beidseitig flächig an der Elektronikschirmklemme des Control-
lers und im Gehäuse des 9-poligen D-Sub-Steckers des Bedienterminals auf.
ACHTUNG
Mögliche Zerstörung der Buscontroller durch Kurzschluss der EMV-Entkopplung
zwischen Elektronik und Erde.
Mögliche Sachschäden.
•
Verbinden Sie keinesfalls die Schirmenden mit DGND.
X13:
Reglersperre
DIØØ
1
DIØ1
2
Rechts/Halt*
Links/Hal t*
DIØ2
3
DIØ3
4
n11/n21*
DIØ4
5
n12/n22*
DIØ5
6
DCOM**
7
+24V-Ausgang
VO24
8
DGND
9
10
RS485 +
ST11
ST12
11
RS485 –
2
(AWG20 – 18)
®
BUS CAN, 2 x 2 x 0.22 mm
DOP11C
9-pol. D-Sub-Stecker
Brücke zwischen 1 und 6,
um Busabschluss zu
aktivieren.
5
1
RS422/RS485
9
6
9007208220403339
2
.
120 Ω
0.25 W
