4
Installation
Bedienterminal befestigen
20
Kompaktbetriebsanleitung – Bedienterminals DOP11C
0.4 – 0.7 Nm
•
DOP11C-120 und DOP11C-150:

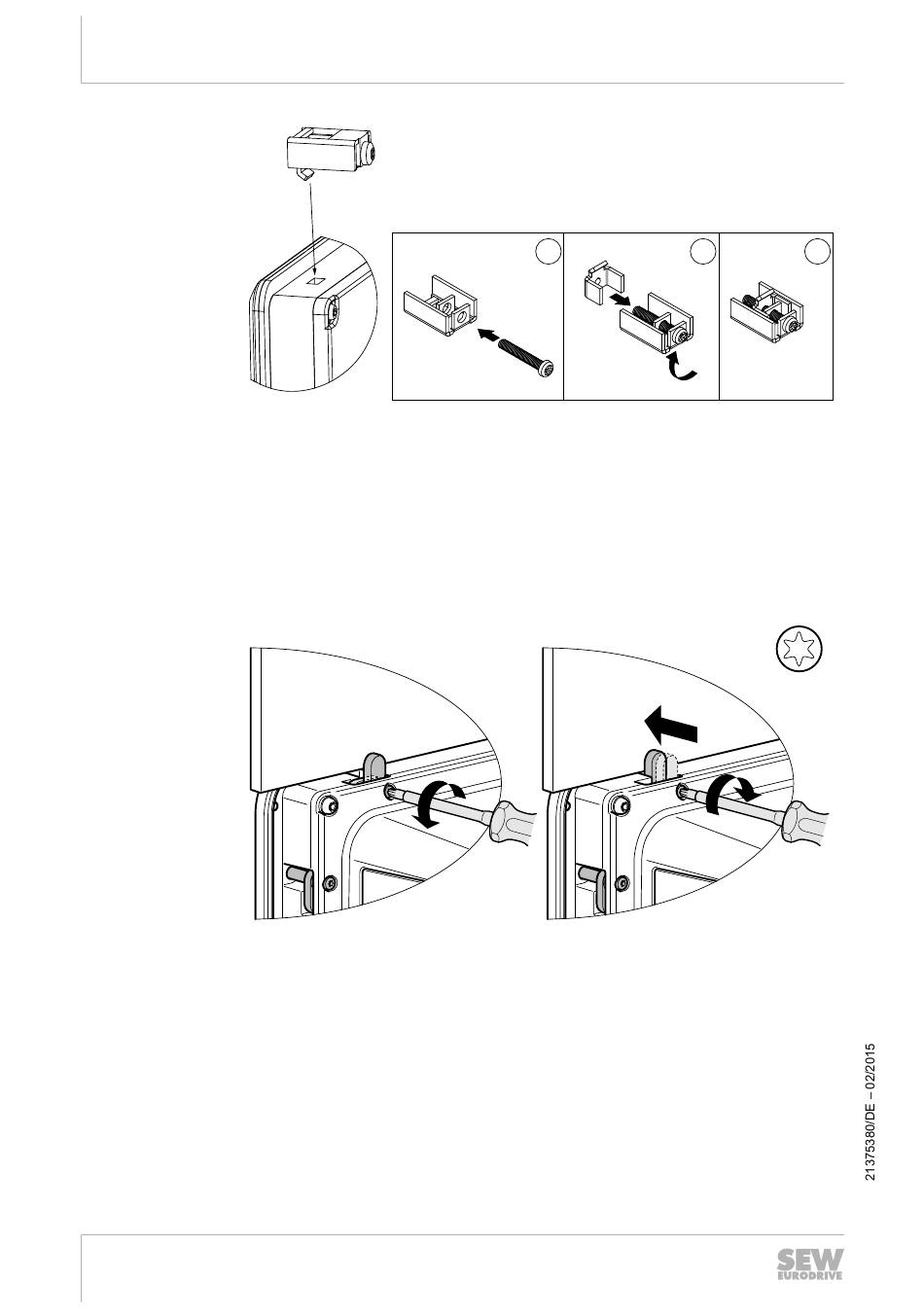

Befestigen Sie das Bedienterminal mithilfe von 8 Schrauben (Torx, M4) in seiner
Einbauposition.
Lösen Sie dazu die Schraube [1] mit einem Schraubendreher (Torx, TX7) [2], so-
dass sich die Befestigungsklammer [3] aufrichtet. Anschließend drehen Sie die
Schraube im Uhrzeigersinn fest (0,4 Nm), sodass die Befestigungsklammer [3] ge-
gen die Gehäusewand gedrückt wird.
Wiederholen Sie den Vorgang mit den übrigen Schrauben.
[1]
[1]
Schraube (Torx, M4)
[2]
Schraubendreher (Torx, TX7)
[3]
Befestigungsklammer
1
[3]
[2]
2
3
13779773067
TX7
8953957771
