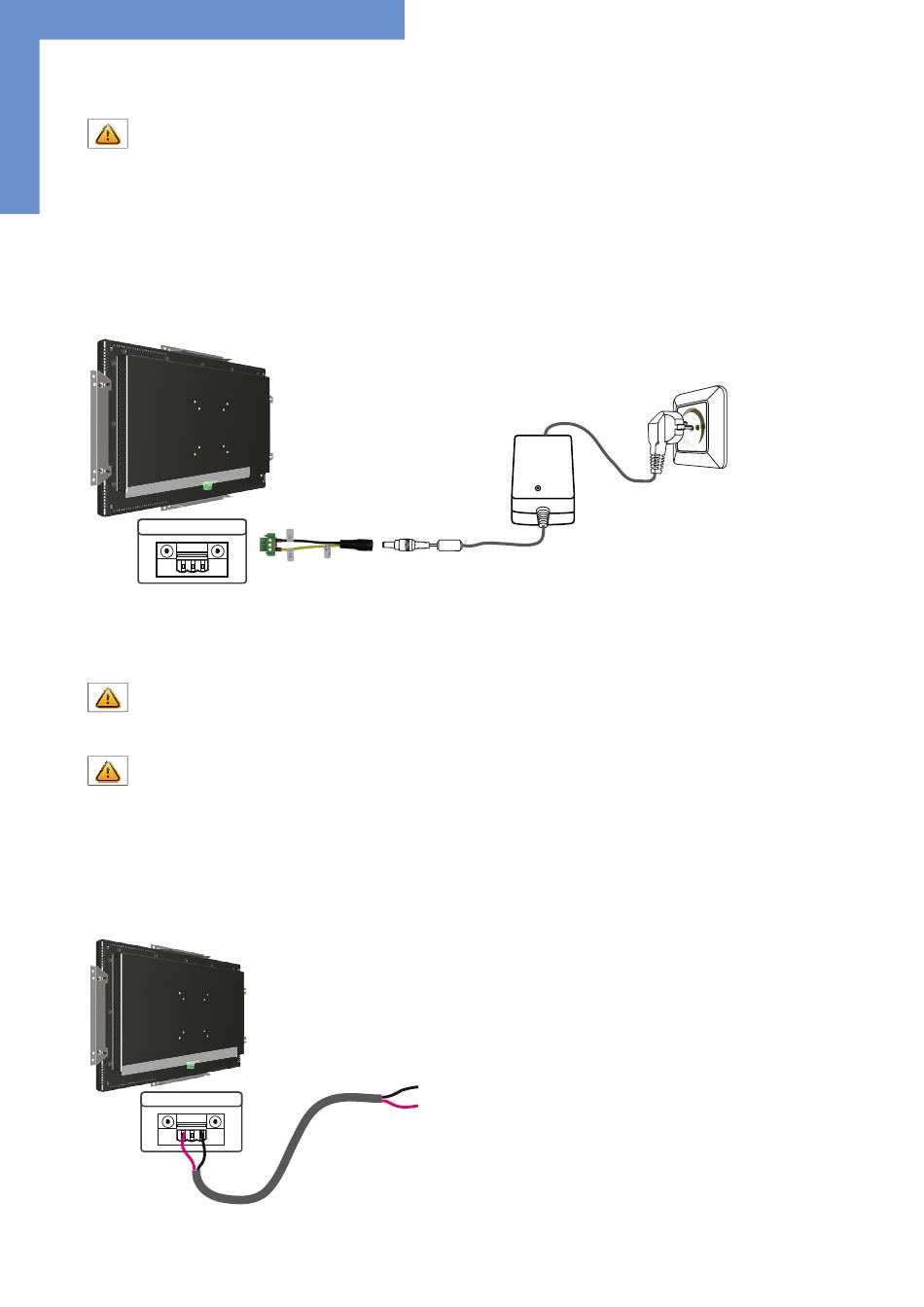

Anschließen der Spannungsversorgung
Anschließen der Spannungsversorgung mit beiliegendem Netzteil
Hinweis: Verbinden Sie alle Datenkabel zu den jeweiligen externen Geräten, bevor Sie die Spannungsversorgung an den
Monitor anschließen.
Bei allen Monitoren mit Netzteil ist ein Adapterkabel zum Anschluß des Netzteils an den Monitor im Lieferumfang enthalten.
• Stecken Sie das Adapterkabel in den Monitor.
• Verbinden Sie das Adapterkabel mit der 12V Leitung des Tischnetzteils.
• Stecken Sie das Stromkabel in das Tischnetzteil
• Stecken Sie das Stromkabel in eine geeignete Steckdose.
Spannungsversorgung
12V nc GND
Anschließen der Spannungsversorgung an eine vorhanden Spannungsquelle
Vorsicht: POS-Line Monitore mit einer Eingangsspannung von 12V und POS-Line Core-i Monitore mit einer Eingangsspannung
von 9-24V, dürfen nur mit einer Stromquelle begrenzter Leistung (siehe Norm EN60950-1 Kapitel 2.5 „Stromquelle begrenzter
Leitung") betrieben werden
Vorsicht: Werden POS-Line Monitore, die als Eingangsspannung 24V DC benötigen, mit einer eigenen bzw. kundenspezifi-
schen Stromquelle versorgt, muss diese Stromquelle die Anforderungen für begrenzte Leistung von max. 250VA einhalten.
• Vergewissern Sie sich, dass Ihre Spannungsquelle über eine ausreichende Leistung verfügt. Die maximale Leistungsaufnahme des
Monitors entnehmen Sie bitte dem Typenschild oder dem Datenblatt.
• Lösen Sie den grünen Phönixstecker vom Adapterkabel.
• Schließen Sie die Spannungsversorgung unter Beachtung der richtigen Polung an.
Spannungsversorgung
12V nc GND
14
GND
+12V
