IT
EN

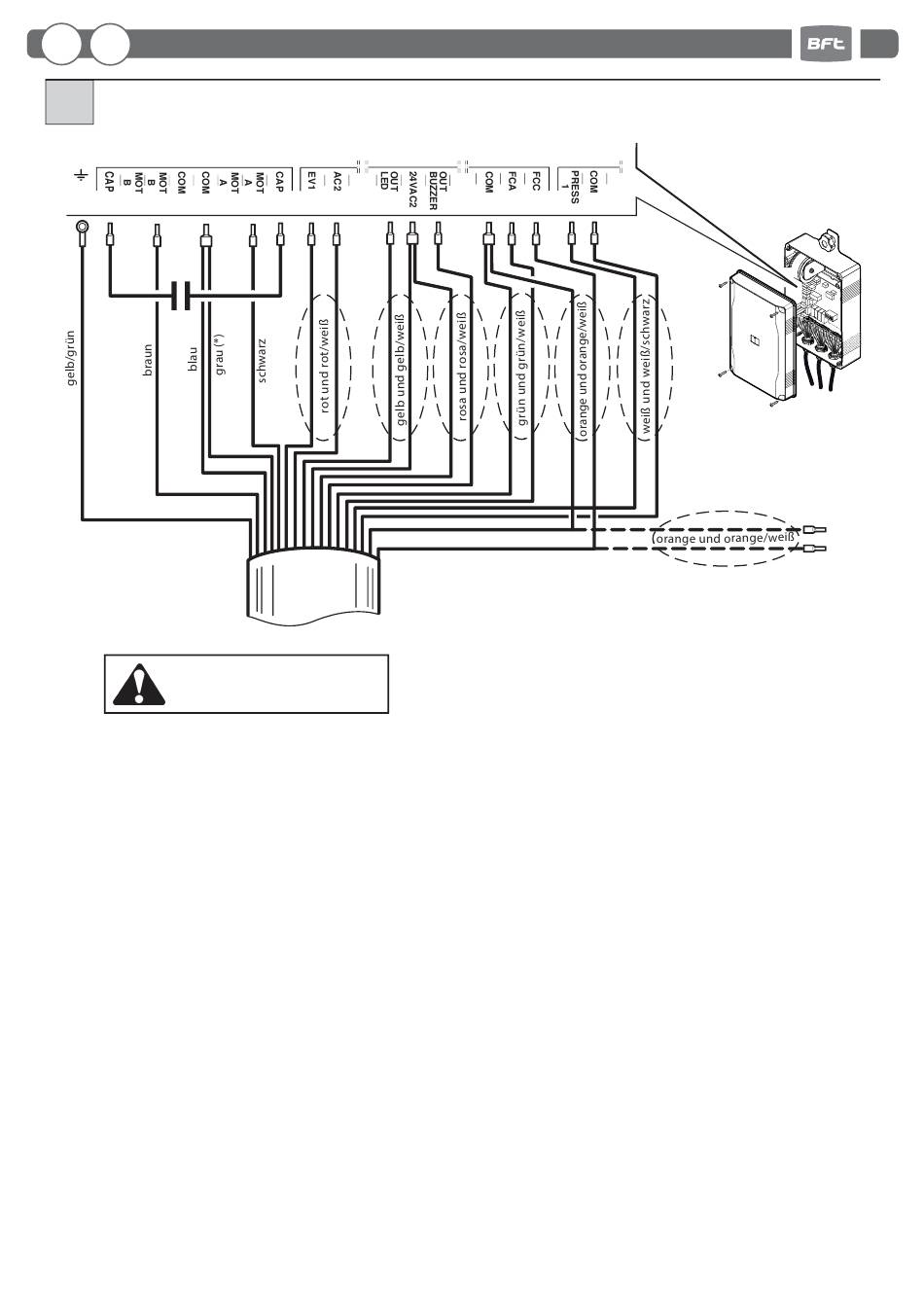

ANSCHLÜSSE AN DER STEUERUNG • ELECTRICAL CONNECTIONS
9
J3A
GND
(*) wenn vorhanden
If present
unbenutztes Kabel isolieren
Isolate unused cable
Siehe Einbau- und Betriebsanleitung der Steuerung PERSEO CBE.
Consult the PERSEO CBE control unit's installation and operating manual.
J5A
J3B
J4
Polleranschluß 17polig
Multipolar cable 17 pole from bollard
- 8 -
PERSEO CBE
J5B
Legende
GND:
Erdung
CAP:
Kondensator
MOT B:
Motorsteuerung Schließung
COM:
gemeinsamer Anschluß
MOT A:
Motorsteuerung Öffnung
EV1:
Elektroventil
AC2:
Elektroventil
LED OUT:
Beleuchtung im Deckel
24VAC2:
24Vac,
Buzzer OUT: Summer
FCA:
Endschalter Öffnung
FCC:
Endschalter Schließung
PRESS1:
Druckwächter
COM:
gemeinsamer Anschluß
Diebstahl-
sicherung
(optional)
