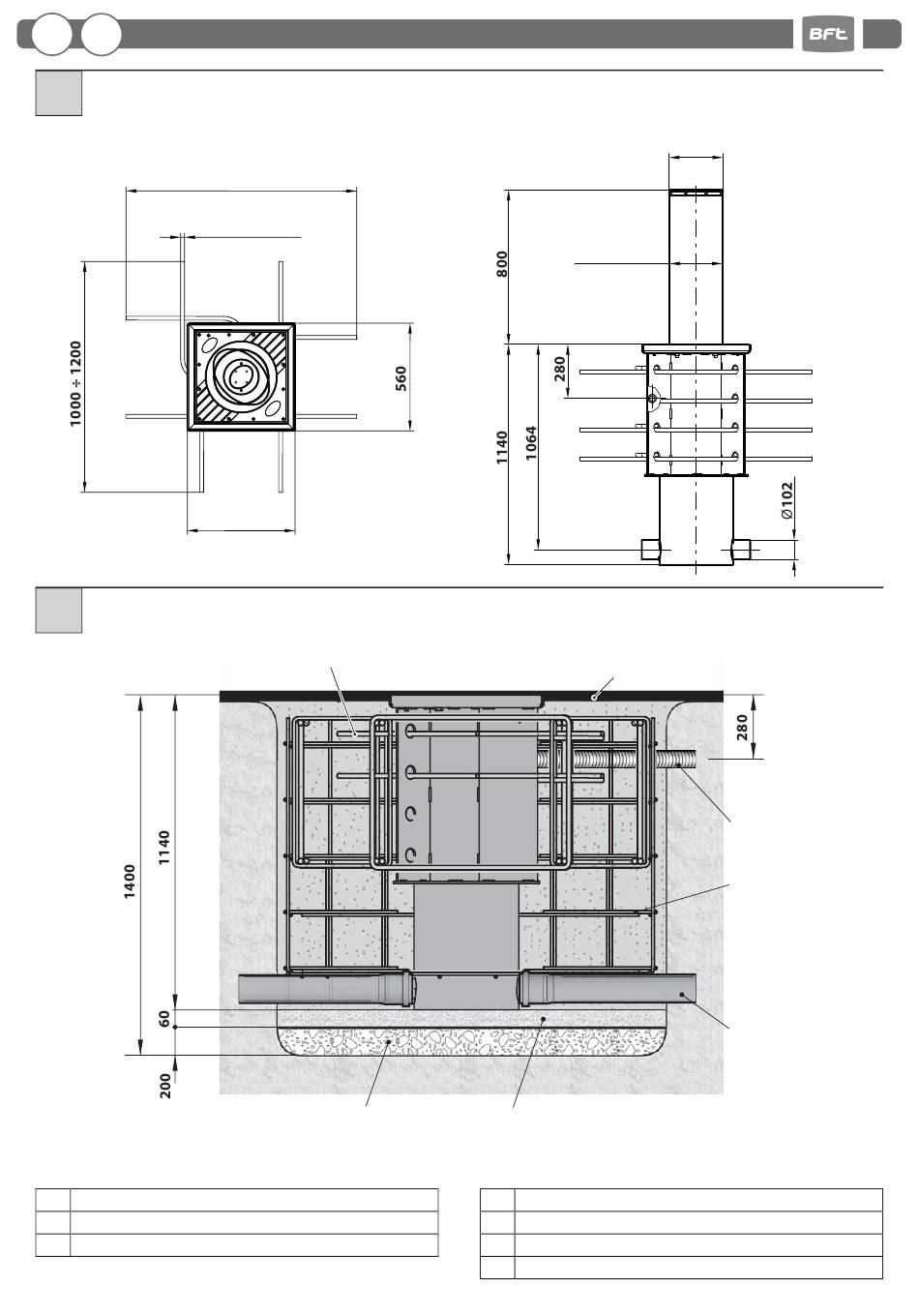

ABMESSUNGEN • OVERALL SIZE DIMENSIONS
1
1000 ÷ 1200
AUFBAU • LAYOUT
2
(*) Bezug auf die nachfolgende detaillierte Ausführung nehmen (Tabelle Nr. 035986)
SEE FOUNDATION SCHEME (TABLE CODE 035986)
Asphalt, Straßeniveau – Road surface
A
Beton RcK25 - Cement RcK25
B
Leerrohr Ø 50 mm - Sheathing Ø50
C
Ø20 Fe B44k
560
G
F
Ø273 x 10
A
E
Drainageanschluß Ø 100 mm - Connection to the sewer network Ø100
D
feiner Sand - Fine sand
E
Kiesschicht - Pebble gravel
F
Ø20 Fe B44K
G
- 4 -
280
C
B
D
