10 Montage der mechanischen Teile

Je nach Türtyp wird der Antrieb links oder rechts an der Türoberkante montiert. Die Tür wird mithilfe
eines ziehenden oder drückenden Armsystems betrieben.
Soll bei einer zweiflügeligen Tür ein Schließfolgeregler installiert werden, ist dessen Unterteil mit
Rotor vor der Montage der Getriebeeinheit zu montieren, siehe Kapitel 10.6.
Hinweis: Berücksichtigen Sie bei der Vorbereitung des Montageprofils alle Einführpositionen für
Stromkabel und Drähte zur Signalgebung.

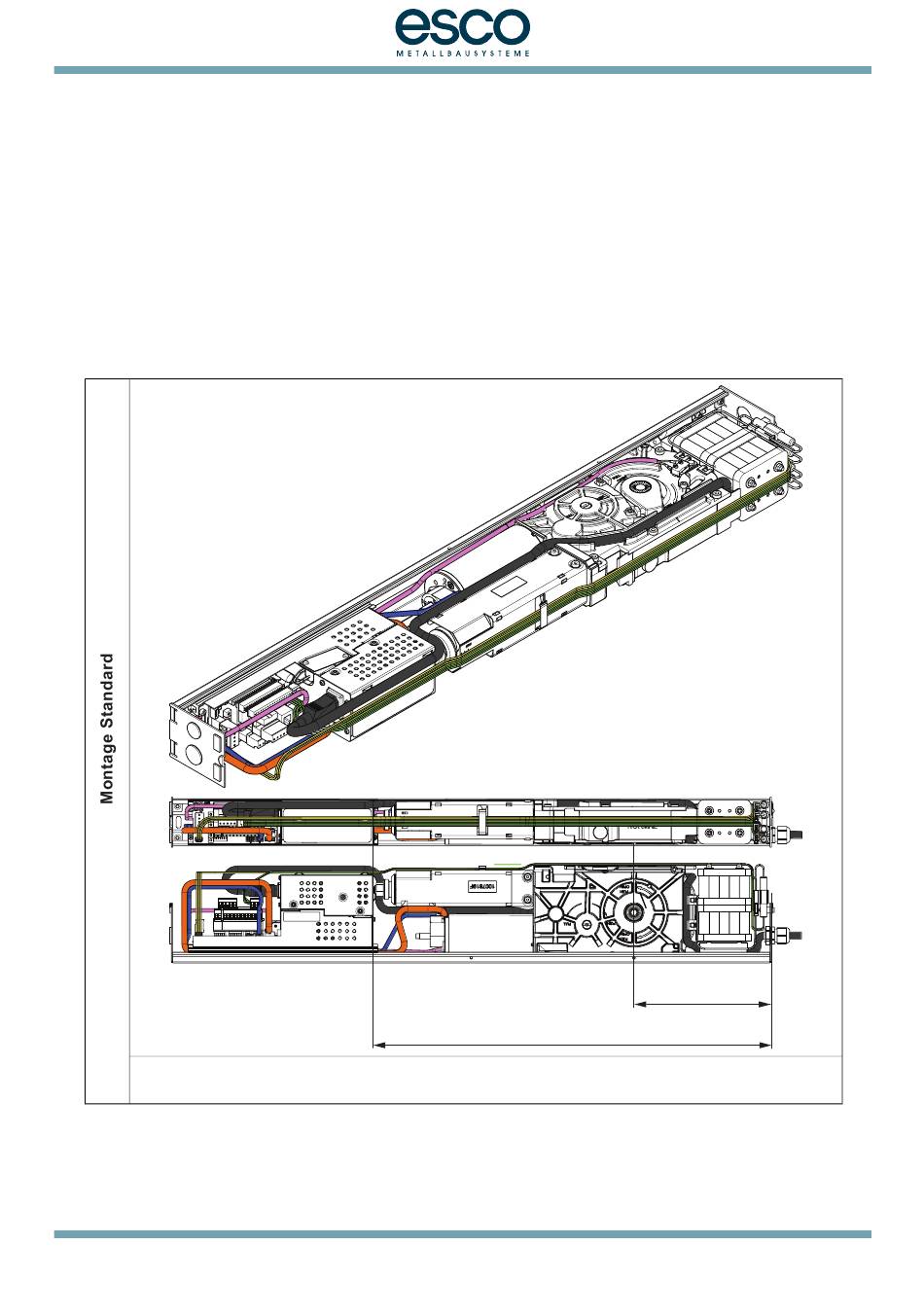

Die Antriebseinheit ist im Abstand A und die Steuereinheit in Abstand B zu montieren. In den Zeich-
nungen ist auch der Kabelverlauf gezeigt. Sind die Kabeldurchlässe nach dem Bohren scharfkantig,
sind diese anzufasen, um eine Beschädigung der Kabel zu vermeiden.
Seite 30 von 88
11 Montage der mechanischen Teile
B
A = 192
A = 192
B = 557
B = 557
A
MBA: DA250
17-818034 – 01/2019
