Busch-Welcome

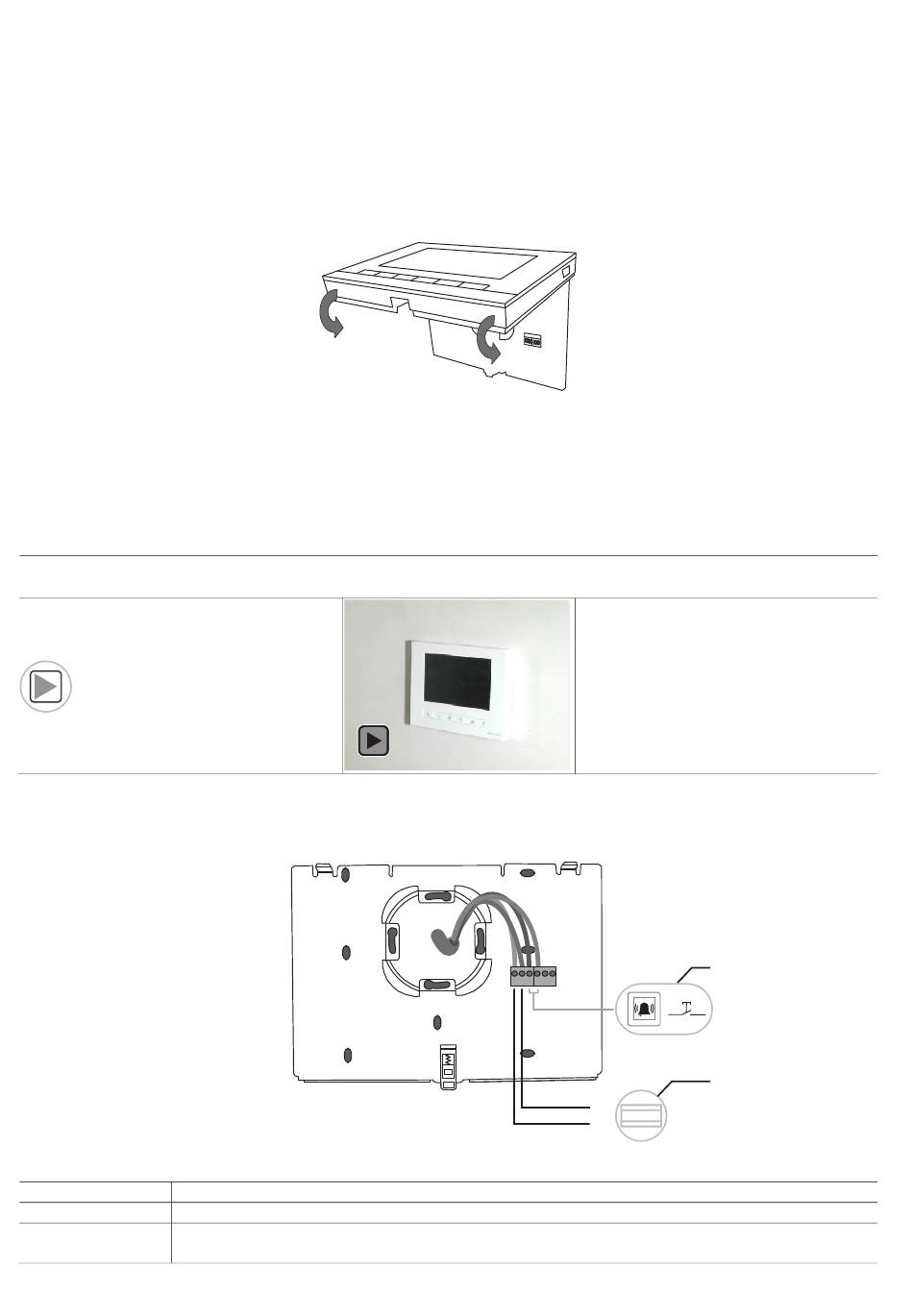

Abb. 26:
6. Rasten Sie das Geräteoberteil auf das Unterteil auf. Legen Sie dazu die Geräteoberseite auf die Rastnasen auf und
drücken Sie die Unterseite dann auf das Geräteunterteil bis die Klemme einrastet.
Die Innenstation ist nun fertig montiert.
Pos: 86.4.1 /DinA4 - Anleitungen Online/Inhalt/xx_KNX/DoorEntry/Video-Module/Einleitungen/Einleitung - Montage des Geraetes @ 20\mod_1324552679883_1.doc @ 112540 @ @ 1
Video für die Montage des Gerätes
Pos: 86.4.2 /DinA4 - Anleitungen Online/Inhalt/xx_KNX/DoorEntry/Video-Module/Videos/Video Montage - Innenstation-Panel - Montage-Anschluss-Aufsetzen @ 19\mod_1323250762136_1.doc @ 111122 @ @ 1
Pos: 87 /DinA4 - Anleitungen Online/Ueberschriften/2./Anschluss @ 18\mod_1302617573351_1.doc @ 103448 @ 2 @ 1
7.4
Anschluss
Pos: 88 /DinA4 - Anleitungen Online/Inhalt/xx_KNX/DoorEntry/83220-AP-xxx/Anschluss - 83220-AP-xxx @ 18\mod_1303212853012_1.doc @ 103664 @ @ 1
Abb. 27:
Nr.
Funktion
1
Anschluss für den Etagenruftaster
2
• Anschluss für die Systemzentrale
• Bei der Verwendung mehrerer Innenstationen: Anschluss für den Innenbus
Pos: 89 /Spezial/Neues Layout 2010/Steuermodule_Neues_Layout_2010/++++++++++++ Seitenumbruch ++++++++++++ @ 9\mod_1268898668093_0.doc @ 52148 @ @ 1
34 | 0073-1-7474 |
®
1
2
b
1
83300-x
a
1
