Technote
Einstellen des Ventils
Der Differenzdruckregler lässt sich leicht
mit Hilfe eines 4-mm-Sechskantschlüssel
einstellen. Der Differenzdruck des Reglers
kann anhand der Voreinstelldiagramme für die
betreffende Reglergröße ermittelt werden.
Bei Einstellung des Ventils muss das Ventil
zuerst auf Minimum gedreht werden. Hiernach
wird die Einstellung lt. Diagramm/Graph
vorgenommen.
Konstruktion
Der Frese PV besteht aus einer Regeleinheit,
einer Voreinstellung und einem Kapillarrohr
für den Anschluss zur Rohrleitung.
Frese PV Compact
Differenzdruckregler

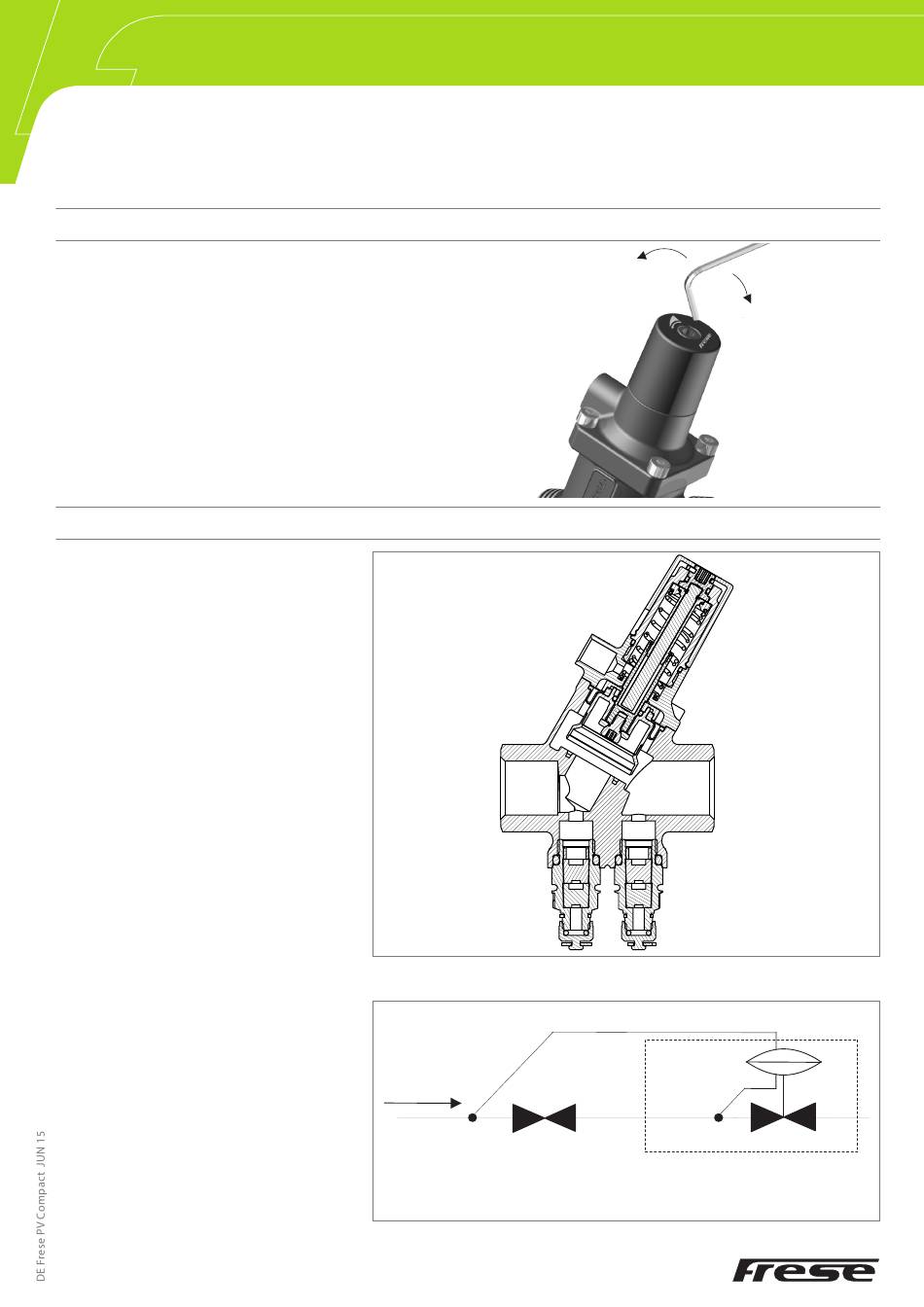

Durchschnitt des Frese PV Compact
Volumenstrom
Thermostatventil
mit Voreinstellung
Frese PV Compact einfache Skizze
www.frese-armaturen.de
Kleinerer Δp
Differenzdruckregeleinheit
mit Voreinstellung
Seite 2 von 11
Höherer Δp
