6.6.

PSR SONIC Fahrarten

Bei allen Abbildungen sind die Sensoren so angeordnet, wie sie
der Fahrer vom Fahrersitz aus in Fahrtrichtung nach vorne sieht.

6.6.1. Fahrgasse Kreuz

Anzeige:
Hauptbildschirm
Fahrart gemäß nebenstehende Abbildung einstellen. (siehe
Kapitel 4.5.).
Hinweis!
In der Fahrart „Fahrgasse Kreuz" bezeichnet
der Abstand eine seitliche Verschiebung des Fahrzeugs
nach links oder rechts von der Leitlinie.
Sensoren einstellen:
Die Sensoren sind nach nebenstehender Abbildung einzustellen.
Achten Sie dabei darauf, dass der Messstrahl genau die
Innenseite der Bezugskante trifft.
Verwenden Sie als Hilfsmittel zum Einstellen des Messstrahls ggf.
einen Zollstock.
Hinweis!
Je nach Art des Arbeitseinsatzes kann es
sinnvoll sein, die Sensoren nicht nebeneinander
sondern hintereinander zu montieren, um eine
Bezugskante doppelt zu erfassen und die erforderliche
Genauigkeit zu erreichen. Dies kann z.B. beim Säen
nach Spuranreisser-Spur der Fall sein.
BE DI EN UNG SA N L EI T UN G ULT RA GUI DAN C E P SR I SO
KA PIT E L P S R S O NI C

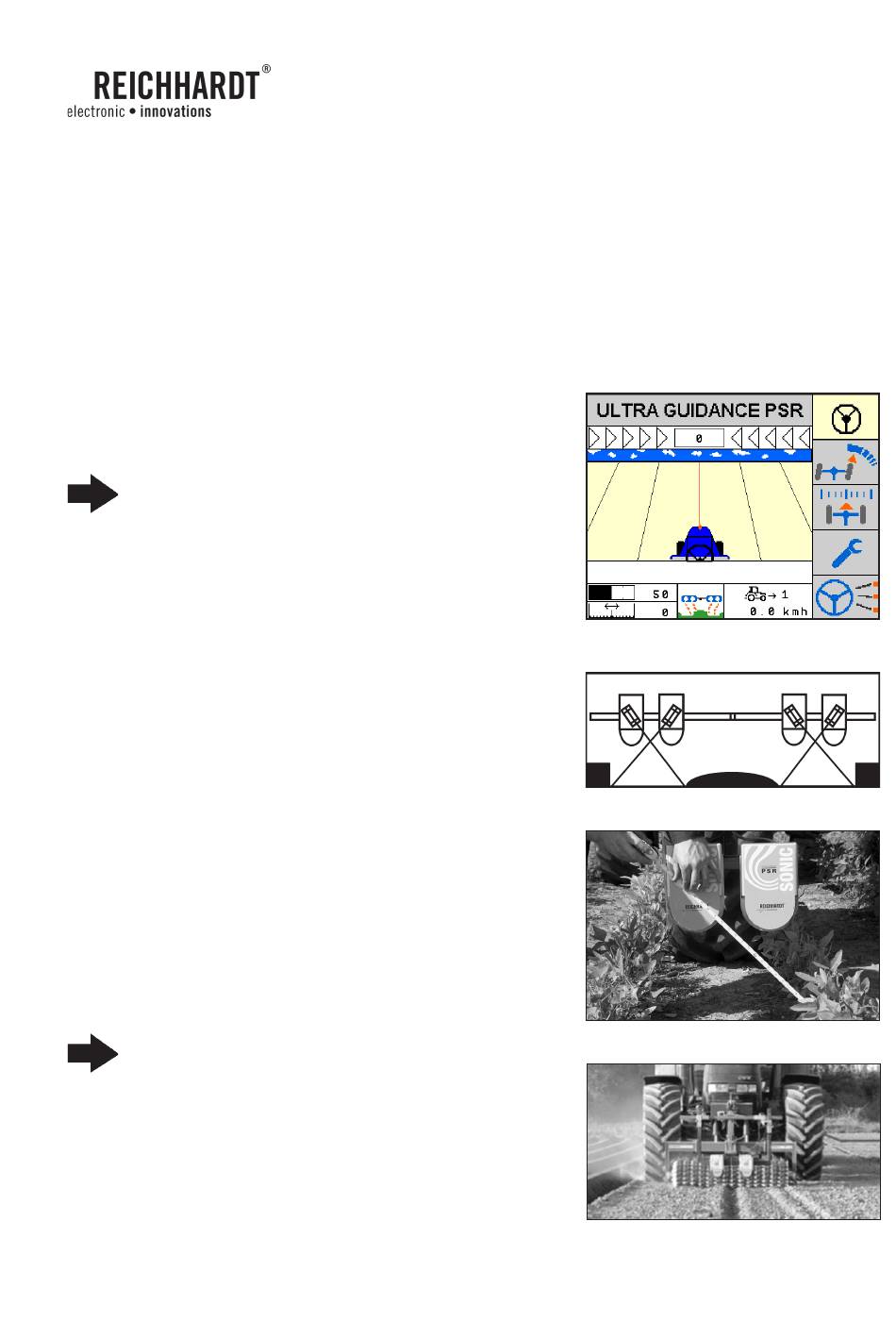

Abbildung 160:
Hauptbildschirm Fahrgasse Kreuz
Abbildung 161:
Sensor Richtung „Fahrgasse Kreuz
Abbildung 162:
Sensor Richtung „Fahrgasse Kreuz
Abbildung 163:
Sensoranordnung hintereinander
