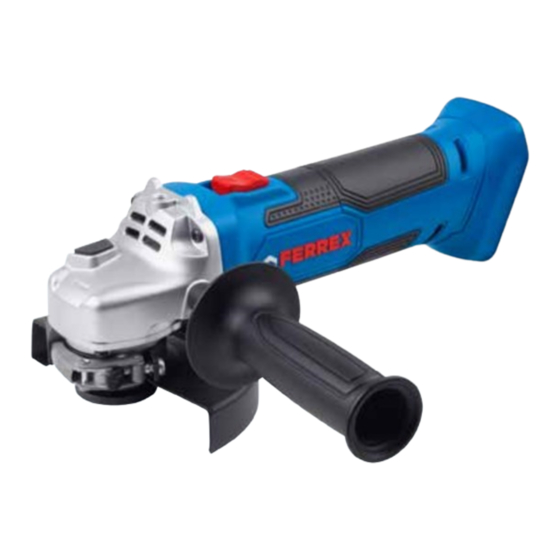

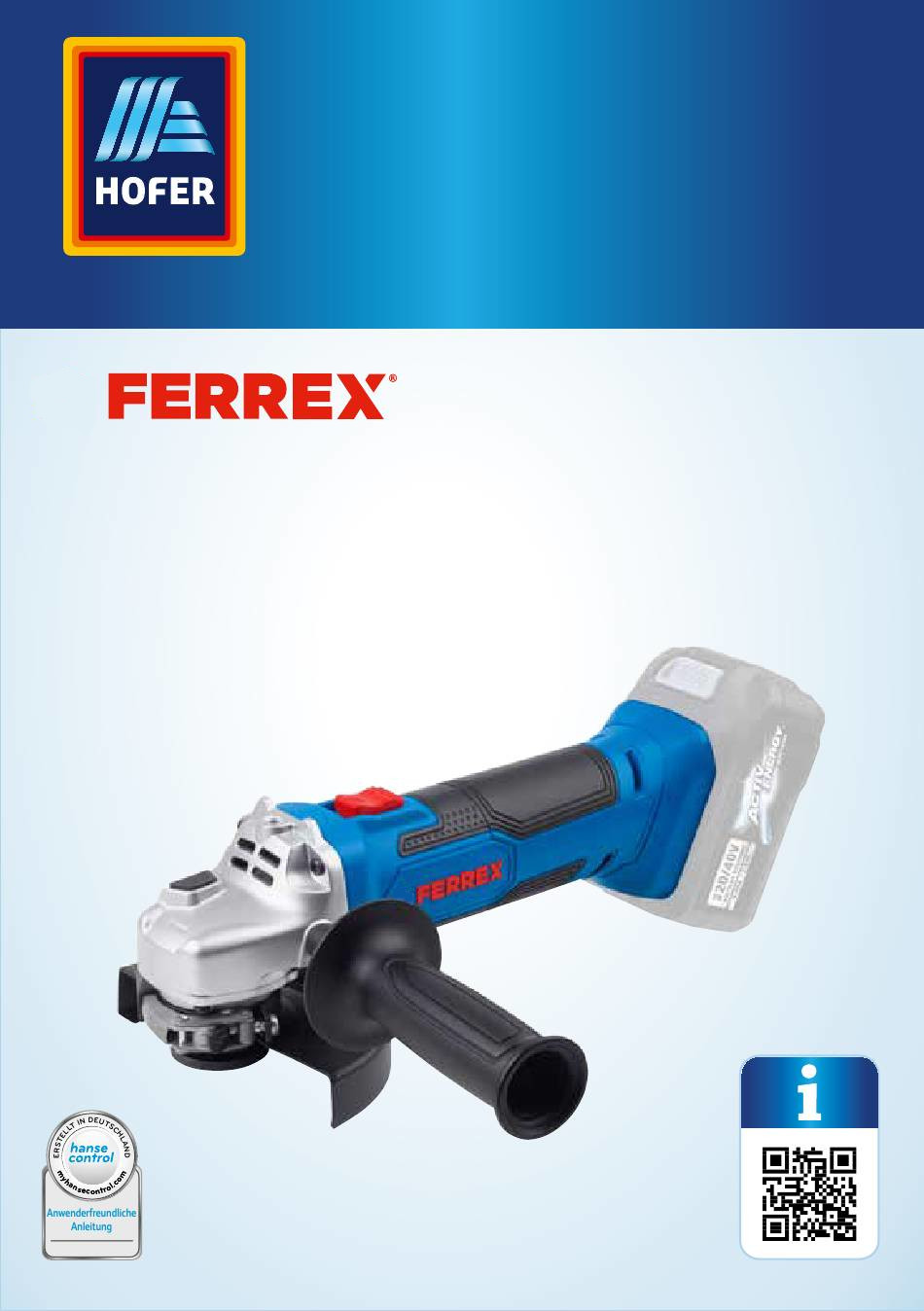

- Seite 1 Bedienungs- anleitung Da bin ich mir sicher. 40 V LI-ION AKKU-WINKELSCHLEIFER FAW 40-I Originalbetriebsanleitung ID: #05006...
-
Seite 2: Mit Qr-Codes Schnell Und Einfach Ans Ziel
Mit QR-Codes schnell und einfach ans Ziel Egal, ob Sie Produktinformationen, Ersatzteile oder Zubehör benötigen, Angaben über Herstellergarantien oder Servicestellen suchen oder sich bequem eine Video-Anleitung anschauen möchten, mit unseren QR-Codes gelangen Sie kinderleicht ans Ziel. Was sind QR-Codes? QR-Codes (QR = Quick Response) sind grafische Codes, die mithilfe einer Smartphone-Kamera gelesen werden und beispielsweise einen Link zu einer Internetseite oder Kontaktdaten enthalten. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Übersicht ................4 Verwendung ................5 Lieferumfang/Teileliste ............6 Allgemeines ................. 7 Bedienungsanleitung lesen und aufbewahren ....7 Zeichenerklärung ..............7 Sicherheit ................8 Bestimmungsgemäßer Gebrauch ........8 Restrisiken ................9 Allgemeine Sicherheitshinweise für Elektrowerkzeuge ..9 Sicherheitshinweise für die Verwendung des Schleifers ...13 Gerätespezifische Sicherheitshinweise ......18 Vorbereitung .............. -
Seite 5: Verwendung
ø 22,23 max. 3 mm ø 22,23 max. 6 mm ø 22,23 DIAMANT ø 22,23... -
Seite 6: Lieferumfang/Teileliste
Lieferumfang/Teileliste Spindelarretierung Gewinde (für Zusatzgriff), 3× Ein-/Ausschalter Grifffläche Akkuaufnahme Zusatzgriff Scheibenabdeckung für Schruppscheiben Scheibenabdeckung für Trennscheiben Spannschlüssel Spannflansch Stützflansch Spindel Verschlussschelle Aufnahme (für Scheibenabdeckung) Schleif-/Trennscheibe* * Beispielhafte Abbildung! Im Lieferumfang ist keine Schleif-/Trennscheibe enthalten. -
Seite 7: Allgemeines
Allgemeines Allgemeines Bedienungsanleitung lesen und aufbewahren Diese Bedienungsanleitung gehört zu diesem 40 V Li-Ion Akku- Winkelschleifer FAW 40-I (im Folgenden nur „Schleifer“ genannt). Sie enthält wichtige Informationen zur Sicherheit, Verwendung und Pflege. Lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie den Schleifer verwenden. Achten Sie insbesondere auf die Sicherheitshinweise und War- nungen. -
Seite 8: Sicherheit
Sicherheit Tragen Sie eine Schutzbrille. Tragen Sie eine Staubschutzmaske. Tragen Sie Gehörschutz. Tragen Sie geeignete Schutzhandschuhe. Sicherheit Bestimmungsgemäßer Gebrauch Der Schleifer ist ausschließlich für den Privatanwender im Hobby- und Do-it-yourself- Bereich für folgende Zwecke bestimmt: • zum trockenen Trennschleifen von Metall- und Steinwerkstoffen, •... -
Seite 9: Restrisiken
Sicherheit • Verwendung von Zubehör und Ersatzteilen, die nicht für den Schleifer bestimmt sind; • Veränderungen am Schleifer; • Reparatur des Schleifers durch einen anderen als den Hersteller oder eine Fachkraft; • gewerbliche, handwerkliche oder industrielle Nutzung des Schleifers; • Bedienung oder Wartung des Schleifers durch Personen, die mit dem Umgang mit dem Schleifer nicht vertraut sind und/oder die damit verbundenen Gefahren nicht verstehen. -
Seite 10: Elektrische Sicherheit
Sicherheit c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren. Elektrische Sicherheit a) Der Anschlussstecker des Elektrowerkzeugs muss in die Steck dose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzge... -
Seite 11: Verwendung Und Behandlung Des Elektrowerkzeugs
Sicherheit b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutz brille. Das Tragen von persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringert das Risiko von Verletzungen. c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es auf... -
Seite 12: Verwendung Und Behandlung Des Akkuwerkzeugs
Sicherheit d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anwei sungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. -
Seite 13: Sicherheitshinweise Für Die Verwendung Des Schleifers
Sicherheit Service a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit OriginalErsatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt. Sicherheitshinweise für die Verwendung des Schleifers Allgemeine Sicherheitshinweise zum Schleifen und Trennschleifen a) Dieses Elektrowerkzeug ist zu verwenden als Schleifer und Trenn schleifmaschine. - Seite 14 Sicherheit starke Abnutzung, Drahtbürsten auf lose oder gebrochene Drähte. Wenn das Elektrowerkzeug oder das Einsatzwerkzeug herunterfällt, überprüfen Sie, ob es beschädigt ist, oder verwenden Sie ein unbe schädigtes Einsatzwerkzeug. Wenn Sie das Einsatzwerkzeug kont rolliert und eingesetzt haben, halten Sie und in der Nähe befindliche Personen sich außerhalb der Ebene des rotierenden Einsatzwerk...
-
Seite 15: Besondere Sicherheitshinweise Zur Gefahr Des Rückschlags
Sicherheit n) Reinigen Sie regelmäßig die Lüftungsschlitze Ihres Elektrowerk zeugs. Das Motorgebläse zieht Staub in das Gehäuse, und eine starke Ansammlung von Metallstaub kann elektrische Gefahren verursachen. o) Verwenden Sie das Elektrowerkzeug nicht in der Nähe brennbarer Materialien. Funken können diese Materialien entzünden. p) Verwenden Sie keine Einsatzwerkzeuge, die flüssige Kühlmittel erfordern. - Seite 16 Sicherheit d) Arbeiten Sie besonders vorsichtig im Bereich von Ecken, scharfen Kanten usw. Verhindern Sie, dass Einsatzwerkzeuge vom Werk stück zurückprallen und verklemmen. Das rotierende Einsatz- werkzeug neigt bei Ecken, scharfen Kanten oder wenn es abprallt dazu, sich zu verklemmen. Dies verursacht einen Kontrollverlust oder Rückschlag.
-
Seite 17: Weitere Besondere Sicherheitshinweise Zum Trennschleifen
Sicherheit f) Verwenden Sie keine abgenutzten Schleif/Trennscheiben von grö ßeren Elektrowerkzeugen. Schleif-/Trennscheiben für größere Elektro- werkzeuge sind nicht für die höheren Drehzahlen von kleineren Elektro- werkzeugen ausgelegt und können brechen. Weitere besondere Sicherheitshinweise zum Trennschleifen a) Vermeiden Sie ein Blockieren der Trennscheibe oder zu hohen Anpressdruck. -
Seite 18: Gerätespezifische Sicherheitshinweise
Sicherheit Staub von bleihaltigen Farben kann zu Vergiftungen führen. b) Ob die Farbe Blei enthält, kann durch einen Spezialtest oder durch einen gewerblichen Malerbetrieb festgestellt werden. Bei Zweifel sollten Sie eine spezielle Staubmaske gegen bleihaltigen Feinstaub verwenden. Fragen Sie dazu eine Fachkraft. c) Beim Schleifen von bleihaltigen Anstrichen und Metallen können schädliche oder giftige Stäube entstehen. -
Seite 19: Vorbereitung
Vorbereitung − Für Schleifarbeiten darf ausschließlich die offene Scheibenab- deckung verwendet werden. Vorbereitung WARNUNG! Verletzungsgefahr! Versehentliches Anlaufen des Schleifers kann zu schweren Verlet- zungen führen. − Entnehmen Sie immer den Akku aus dem Schleifer, bevor Sie Zubehör o. Ä. montieren bzw. demontieren oder anderweitige Arbeiten am Schleifer vornehmen. -
Seite 20: Akku Laden
Vorbereitung − Lesen und beachten Sie die Anweisungen in den Bedienungs- anleitungen zum verwendeten Akkupack und zum Ladegerät. Akku laden − Befolgen Sie für das Laden des Akkus die Anweisungen in den Bedienungs- anleitungen zum verwendeten Akkupack und zum Ladegerät. Akku einstecken und entfernen −... -
Seite 21: Schleif-/Trennscheibe Einsetzen/Wechseln
Vorbereitung Schleif/Trennscheibe einsetzen/wechseln WARNUNG! Verletzungsgefahr! Wenn Sie beschädigte Schleif-/Trennscheiben verwenden oder die Schleif-/Trennscheibe nicht sachgemäß montieren besteht Verletzungs gefahr. − Überprüfen Sie die Schleif-/Trennscheibe vor dem Aufsetzen auf mögliche Schäden wie z. B. Risse und Verschleiß. Verwenden Sie niemals eine beschädigte oder verschlissene Schleif-/Trennscheibe. −... - Seite 22 Vorbereitung 4. Setzen Sie die gewünschte Schleif-/Trennscheibe auf die Spindel. Beachten Sie, dass die Ausrichtung der Schleif-/Trennscheibe davon abhängt, was für einen Scheibentyp Sie verwenden. Beachten Sie daher bzgl. der Ausrichtung der Schleif-/Trennscheibe Abb. D in dieser Bedienungsanleitung sowie die Angaben des Schleif-/Trennscheiben-Hersteller. 5.
-
Seite 23: Scheibenabdeckung Einstellen Und Wechseln
Vorbereitung Scheibenabdeckung einstellen und wechseln WARNUNG! Verletzungsgefahr! Wenn Sie die Scheibenabdeckung unsachgemäß montieren oder ausrichten, besteht Verletzungsgefahr. − Für Trennarbeiten darf ausschließlich die geschlossene Schei- benabdeckung verwendet werden. − Für Schleifarbeiten darf ausschließlich die offene Scheibenab- deckung verwendet werden. ... -
Seite 24: Scheibenabdeckung Wechseln
Vorbereitung Scheibenabdeckung wechseln Gehen Sie vor wie im folgenden beschrieben, wenn Sie die montierte Scheiben- abdeckung gegen die Scheibenabdeckung auswechseln wollen: 1. Schalten Sie den Schleifer aus und entnehmen Sie den Akku aus der Akkuauf- nahme 2. Nehmen Sie den Spannflansch , die Schleif-/Trennscheibe ... -
Seite 25: Zulässige Schleif-/Trennscheiben
Vorbereitung Zulässige Schleif/Trennscheiben WARNUNG! Verletzungsgefahr! Wenn Sie unpassende Schleif-/Trennscheiben am Schleifer zu mon- tieren versuchen oder den Schleifer mit unpassenden Schleif-/Trenn- scheiben verwenden besteht Verletzungsgefahr. − Montieren Sie keinesfalls für den Schleifer ungeeignete Schleif-/Trennscheiben. − Verwenden Sie nur Schleifscheiben, Trennscheiben und Dia- mant-Trennscheiben, die in der Bedienungsanleitung vorge- sehen sind. -
Seite 26: Betrieb
Betrieb Trennscheibenabmessung für segmentierte oder TurboDiamantTrenn scheiben zum Trockengebrauch: • Durchmesser: 125 mm • Stärke: max. 3,0 mm • Aufnahmebohrung: 22,23 mm Betrieb WARNUNG! Verletzungsgefahr! Bei unsachgemäßer Handhabung besteht Verletzungsgefahr. − ACHTUNG! Legen Sie den Schleifer erst dann ab, wenn die Spindel vollständig zum Stillstand gekommen ist. -
Seite 27: Wiederanlaufschutz
Betrieb 4. Führen Sie die beabsichtigten Arbeiten mit dem Schleifer durch. Beachten Sie bei der Ausführung der Arbeiten die Angaben im Kapitel „Arbeitshinweise“. Schleifer ausschalten 5. Drücken Sie auf den hinteren Teil des Ein-/Ausschalters herunter, sodass sich der vordere Teil des Ein-/Ausschalters aus der arretierten Schalterstellung löst. Wiederanlaufschutz Wenn der Akku in den Schleifer eingesetzt wird und der Ein-/Ausschalter ... -
Seite 28: Allgemeine Hinweise Zur Arbeitsweise
Betrieb Allgemeine Hinweise zur Arbeitsweise − Verwenden Sie immer die richtige Scheibe und Scheibenabdeckung für die gewünschte Arbeit (Schruppen/Trennen) und zu bearbeitenden Materialien (Metall/Steinwerkstoff). − Schaffen Sie eine sichere Auflageflächen für das zu bearbeitende Werkstück. − Beachten Sie Drehrichtung und Funktion. −... -
Seite 29: Reinigung Und Wartung
Reinigung und Wartung Reinigung und Wartung WARNUNG! Verletzungsgefahr! Versehentliches Anlaufen des Schleifers kann zu schweren Verlet- zungen führen. − Entnehmen Sie immer den Akku aus dem Schleifer bevor Sie Reinigungs- und Wartungsarbeiten am Schleifer vornehmen. WARNUNG! Verbrennungsgefahr! Einige der Werkzeuge werden während des Betriebs heiß und Sie können sich verbrennen. -
Seite 30: Schleifer Prüfen
Aufbewahrung und Transport 3. Reinigen Sie die Anschlusskontakte der Akkuaufnahme mit einem trockenen, sauberen Tuch. 4. Trocknen Sie den Schleifer gründlich ab und lassen Sie ihn noch einige Zeit voll- ständig trocknen. Sie müssen den Schleifer nicht schmieren. 5. Halten Sie die Anschlusskontakte der Akkuaufnahme sauber. Schleifer prüfen Prüfen Sie den Schleifer regelmäßig auf seinen Zustand. -
Seite 31: Technische Daten
Technische Daten Technische Daten Angaben zum Schleifer Artikelnummer: 97663 Modell: FAW 40-I Modellnummer: 5420072 Motor: 40 V 8 500 min - 1 Bemessungsdrehzahl: Scheibengröße: ∅ 125 mm Anschlussgewinde: Angaben zu Akku und Ladegerät Verwenden Sie das Produkt nur in Verbindung mit Activ Energy® Akkus und Ladegeräten nach folgenden technischen Spezifikationen: Geeignet für Activ Energy®... -
Seite 32: Geräusch-/Vibrationsinformation
Geräusch-/Vibrationsinformation Geräusch/Vibrationsinformation WARNUNG! Gesundheitsgefahr! Das Arbeiten ohne Gehörschutz oder Schutzkleidung kann zu Gesundheitsschäden führen. − Tragen Sie bei der Arbeit einen Gehörschutz und angemessene Schutzkleidung. Gemessen gemäß DIN EN 60745-1/-2-3. Das Geräusch am Arbeitsplatz kann 85 dB(A) überschreiten, in diesem Fall sind Schutzmaßnahmen für den Benutzer erforderlich (geeigneten Gehörschutz tragen). - Seite 33 Geräusch-/Vibrationsinformation ACHTUNG! Der oben genannte Schwingungsemissionswert (Vibrationswert) ist entsprechend einem in DIN EN 60745-1/-2-3 genormten Messverfahren gemessen worden und kann zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung. Der tatsächliche Schwingungsemissionswert kann, wie folgt beschrieben, durch die Art der Anwendung abweichen: •...
-
Seite 34: Entsorgung
Entsorgung Entsorgung Verpackung entsorgen Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoffsammlung. Schleifer entsorgen − Entsorgen Sie den Schleifer entsprechend den in Ihrem Land geltenden Vor- schriften. − Beachten Sie, dass der verwendete Akku separat entsorgt werden muss. Beachten Sie dafür die Angaben in der Bedienungsanleitung zum verwendeten Akku. -
Seite 35: Service-Hinweise
• Bewahren Sie den Schleifer, die Bedienungsanleitung und ggf. das Zubehör in dem Aufbewahrungskoffer auf. • FERREX®-Geräte sind weitgehend wartungsfrei. Hinweise zur Reinigung und Wartung entnehmen Sie dem Kapitel „Reinigung und Wartung“. • FERREX®-Geräte unterliegen einer strengen Qualitätskontrolle. Sollte dennoch einmal eine Funktionsstörung auftreten, senden Sie den Schleifer an den Her-... -
Seite 36: Konformitätserklärung
Konformitätserklärung Konformitätserklärung Conmetall Meister GmbH Oberkamper Straße 37 - 39 42349 Wuppertal Germany EU-Konformitätserklärung Wir erklären in alleiniger Verantwortung, 40 V LI-ION AKKU-WINKELSCHLEIFER dass das nachstehende Erzeugnis… FAW 40-I 5420072 • 97663 • 05/2019 … allen Bestimmungen der angeführten 2011/65/EU (RoHS) Richtlinien entspricht. - Seite 37 Da bin ich mir sicher. VERTRIEBEN DURCH: CONMETALL MEISTER GMBH OBERKAMPER STR. 37-39 42349 WUPPERTAL GERMANY KUNDENDIENST 97663 00800 34 99 67 53 meister-service@conmetallmeister.de JAHRE MODELL: GARANTIE FAW 40-I / 5420072 05/2019...
