ii900
Bedienungshandbuch

Grundfunktionen

Der Imager funktioniert ähnlich wie eine intuitiv bedienbare
Kamera.
W Vorsicht
Legen Sie die Hand nicht auf den Schallsensor,
und blockieren Sie ihn nicht. Verwenden Sie
immer die Sensorabdeckung, wenn das Produkt
nicht verwendet wird.
1. Entfernen Sie vor der Verwendung die Sensorabdeckung.
2. Richten Sie den Imager auf den Testbereich.
Der ideale Abstand beträgt 3 m bis 7,6 m (10 ft bis 25 ft), bei
guter Sichtlinie > 7,6 m bis ≤ 21 m (> 25 ft bis ≤ 70 ft).
3. Wählen Sie aus dem Frequenzspektrum auf der rechten Seite
des Displays ein Frequenzband aus. Siehe Tabelle 4.
4. Ändern Sie die Breite des Bands, indem Sie die Kanten
verschieben oder indem Sie die Mitte des Bands verschieben.
5. Das optimale Band hängt von der Umgebung und Anwendung
ab. Beginnen Sie beispielsweise mit einem Band von 35 kHz
und einer Breite von 5 kHz, um Luft- oder Gaslecks zu finden.
12

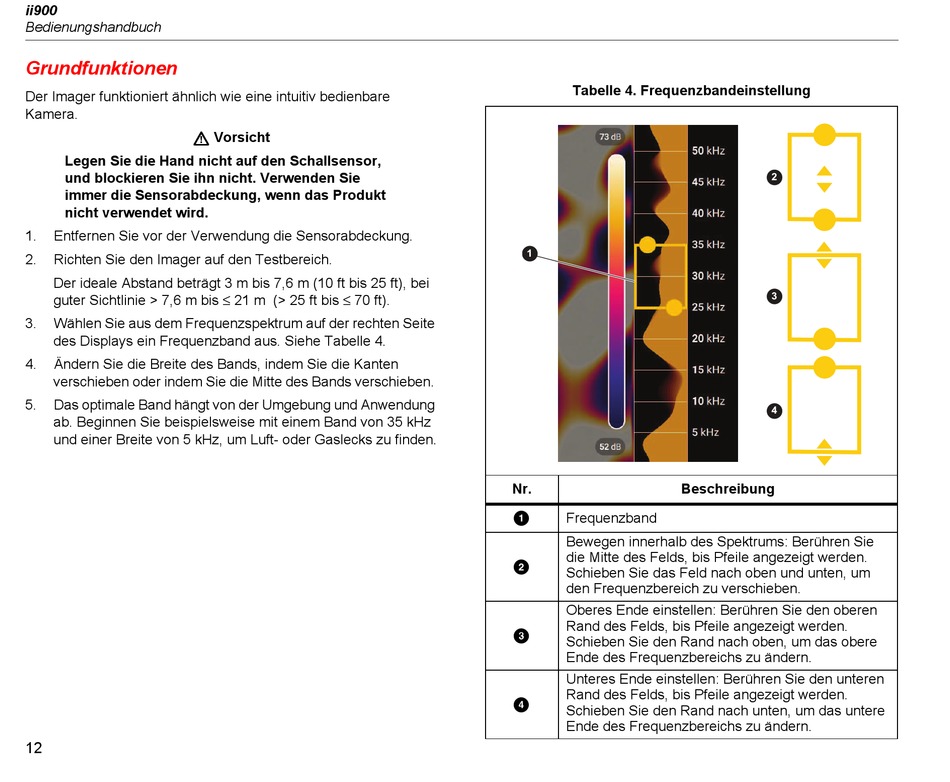

Tabelle 4. Frequenzbandeinstellung
1
Nr. Beschreibung
Frequenzband

Bewegen innerhalb des Spektrums: Berühren Sie
die Mitte des Felds, bis Pfeile angezeigt werden.

Schieben Sie das Feld nach oben und unten, um
den Frequenzbereich zu verschieben.
Oberes Ende einstellen: Berühren Sie den oberen
Rand des Felds, bis Pfeile angezeigt werden.

Schieben Sie den Rand nach oben, um das obere
Ende des Frequenzbereichs zu ändern.
Unteres Ende einstellen: Berühren Sie den unteren
Rand des Felds, bis Pfeile angezeigt werden.

Schieben Sie den Rand nach unten, um das untere
Ende des Frequenzbereichs zu ändern.
2
3
4
