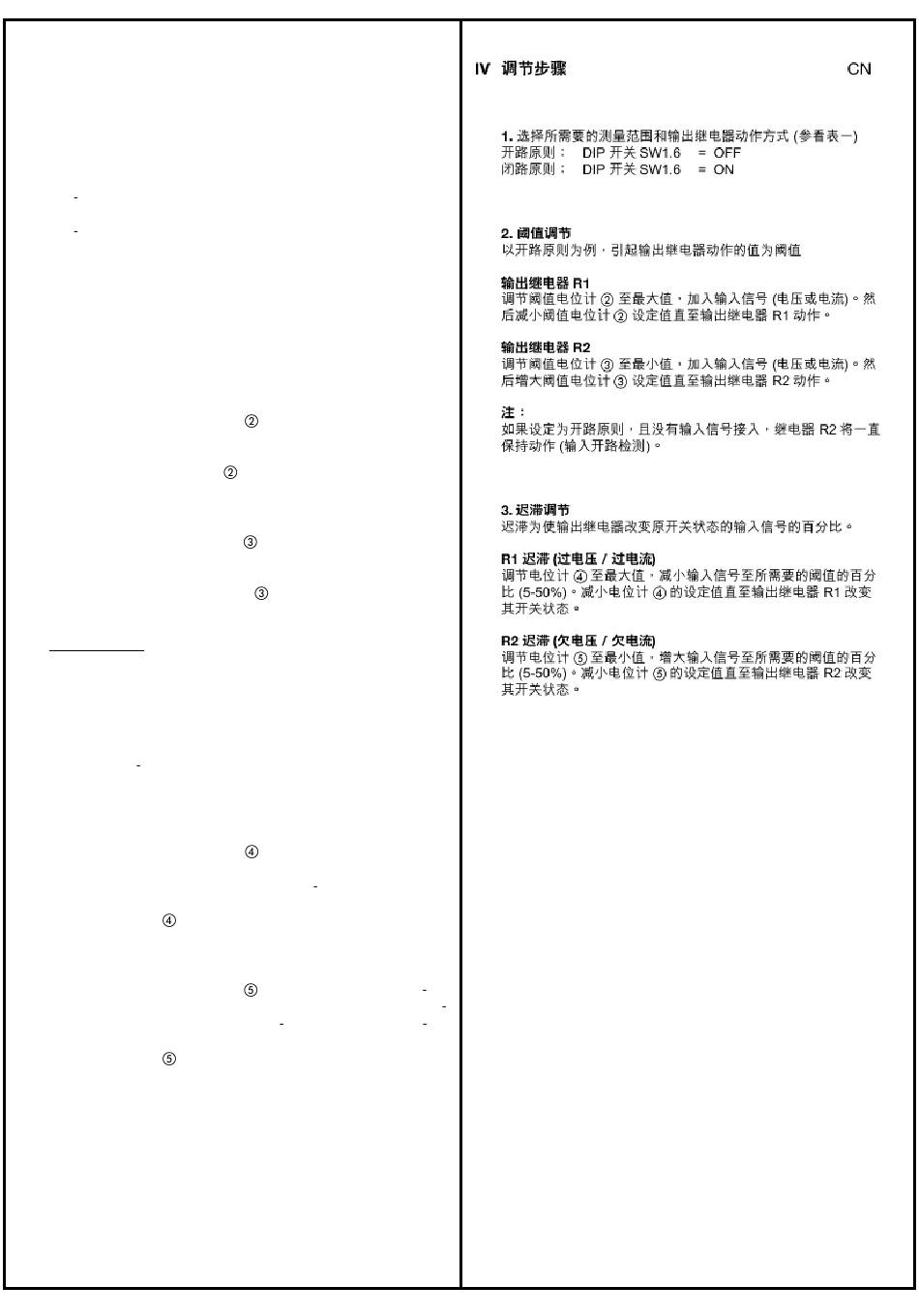

IV Регулировка
1. Выберите требуемый температурный диапазон и
рабочий принцип выходного реле (см. табл.1).
Принцип разомкнутой цепи:
DIP переключатель SW1.6 = OFF
Принцип замкнутой цепи:
DIP переключатель SW1.6 = ON
2. Регулировка порогового значения:
В случае принципа разомкнутой цепи пороговым
значением является значение, при достижении
которого выходное реле активируется.
Реле R1 (Перенапряжение/перегрузка по току)
Установите потенциометр
значение и подайте входной сигнал (напряжение или
ток). Затем уменьшайте установленное значение при
помощи потенциометра
не активируется.
Реле R2 (Пониженное напряжение/мин. ток)
Установите потенциометр
значение и подайте входной сигнал (напряжение или
ток). Затем увеличивайте установленное значение
при помощи потенциометра
R2 не активируется.
Примечание:
Если выбран принцип разомкунтой цепи и не
подсоединен провод входного сигнала, то реле R2
всегда будет активировано (определение прерывания
линии).
3. Регулировка гистерезиса
Гистерезис процентное значение сигнала, которое
вызывает возврат выходного реле в первоначальное
состояние.
Гистерезис R1 (Перенапряжение/перегрузка по току)
Установите потенциометр
значение. Уменьшите входной сигнал до желаемого
порогового значения в процентах (5 50%). Затем
уменьшайте установленное значение при помощи
потенциометра до тех пор, пока не изменится
состояние реле R1.
Гистерезис R2 (Пониженное напряжение/мин. ток)
Установите потенциометр
чение. Увеличьте входной сигнал до желаемого поро
гового значения в процентах (5 50%). Затем умень
шайте установленное значение при помощи
потенциометра до тех пор, пока не изменится
состояние реле R2.
Русский
на максимальное
до тех пор, пока реле R1
на минимальное
до тех пор, пока реле
на максимальное
на максимальное зна
