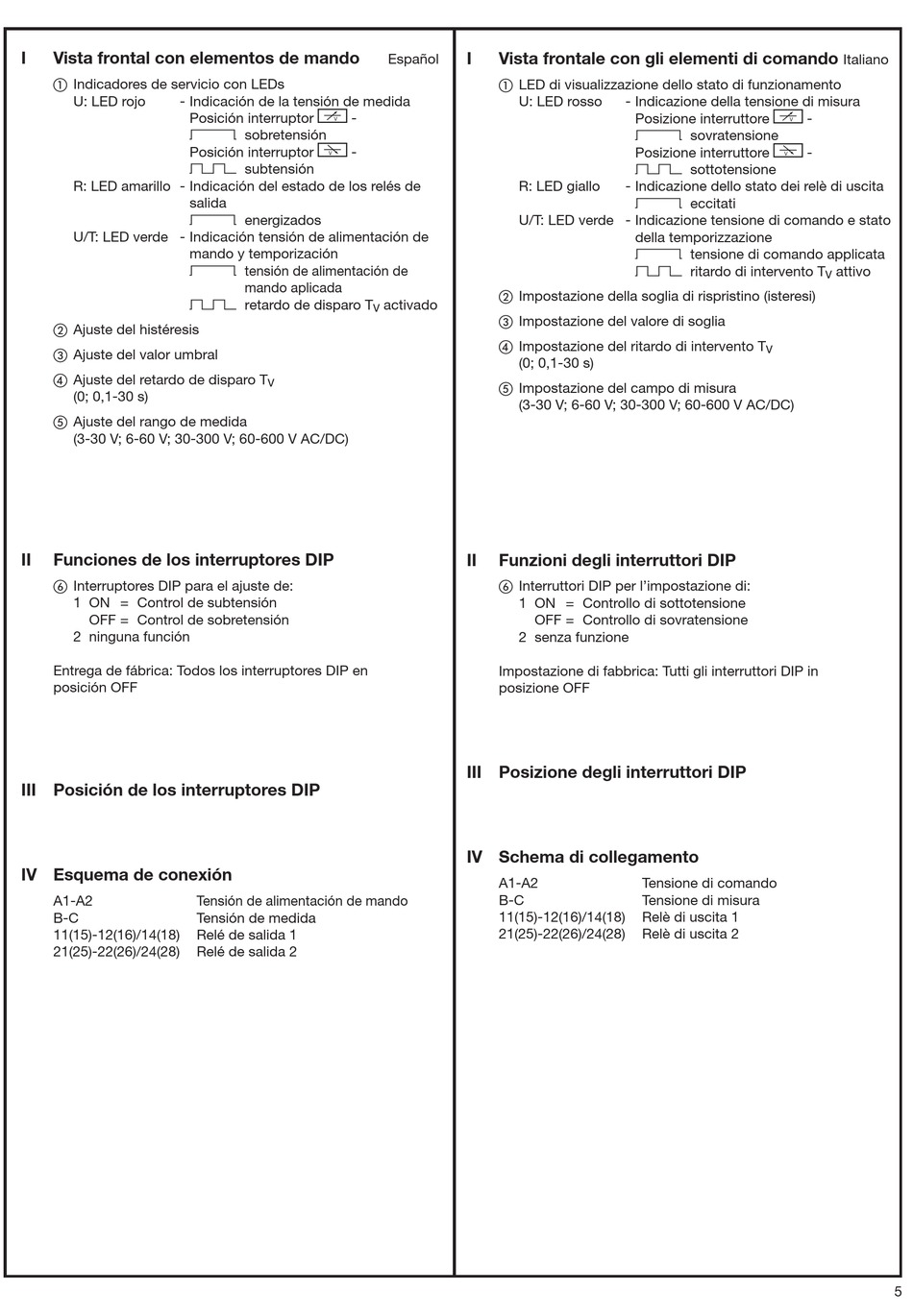

ABB CM Serie Betriebs- Und Montageanleitung Seite 5

I Vista frontal con elementos de mando
Indicadores de servicio con LEDs
U: LED rojo - Indicación de la tensión de medida
Posición interruptor
V sobretensión
Posición interruptor
W subtensión
R: LED amarillo - Indicación del estado de los relés de
salida
V energizados
U/T: LED verde - Indicación tensión de alimentación de
mando y temporización
V tensión de alimentación de
W retardo de disparo T
Ajuste del histéresis
Ajuste del valor umbral
Ajuste del retardo de disparo T
(0; 0,1-30 s)
Ajuste del rango de medida
(3-30 V; 6-60 V; 30-300 V; 60-600 V AC/DC)
II Funciones de los interruptores DIP
Interruptores DIP para el ajuste de:
1 ON = Control de subtensión
OFF = Control de sobretensión
2 ninguna función
Entrega de fábrica: Todos los interruptores DIP en
posición OFF
III Posición de los interruptores DIP
IV Esquema de conexión
A1-A2
B-C
11(15)-12(16)/14(18)
21(25)-22(26)/24(28)
d
-
c
-
mando aplicada
V
Tensión de alimentación de mando
Tensión de medida
Relé de salida 1
Relé de salida 2
I Vista frontale con gli elementi di comando
Español
LED di visualizzazione dello stato di funzionamento
U: LED rosso
R: LED giallo
U/T: LED verde - Indicazione tensione di comando e stato
Impostazione della soglia di rispristino (isteresi)
activado
V
Impostazione del valore di soglia
Impostazione del ritardo di intervento T
(0; 0,1-30 s)
Impostazione del campo di misura
(3-30 V; 6-60 V; 30-300 V; 60-600 V AC/DC)
II Funzioni degli interruttori DIP
Interruttori DIP per l'impostazione di:
1 ON = Controllo di sottotensione
OFF = Controllo di sovratensione
2 senza funzione
Impostazione di fabbrica: Tutti gli interruttori DIP in
posizione OFF
III Posizione degli interruttori DIP
IV Schema di collegamento
A1-A2
B-C
11(15)-12(16)/14(18)
21(25)-22(26)/24(28)
- Indicazione della tensione di misura
d
Posizione interruttore
V sovratensione
c
Posizione interruttore
W sottotensione
- Indicazione dello stato dei relè di uscita
V eccitati
della temporizzazione
V tensione di comando applicata
W ritardo di intervento T
V
Tensione di comando
Tensione di misura
Relè di uscita 1
Relè di uscita 2
Italiano
-
-
attivo
V
