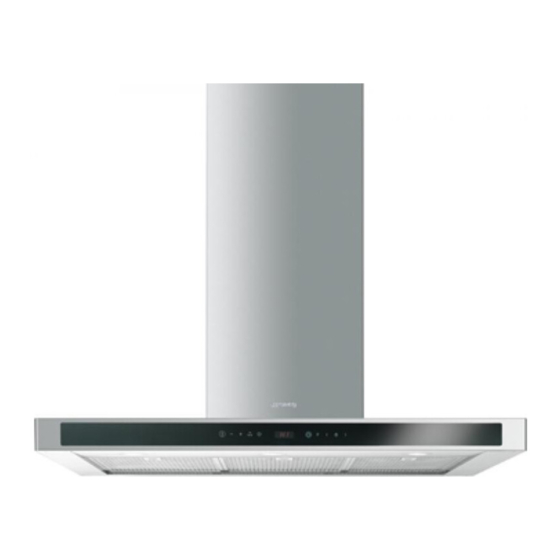

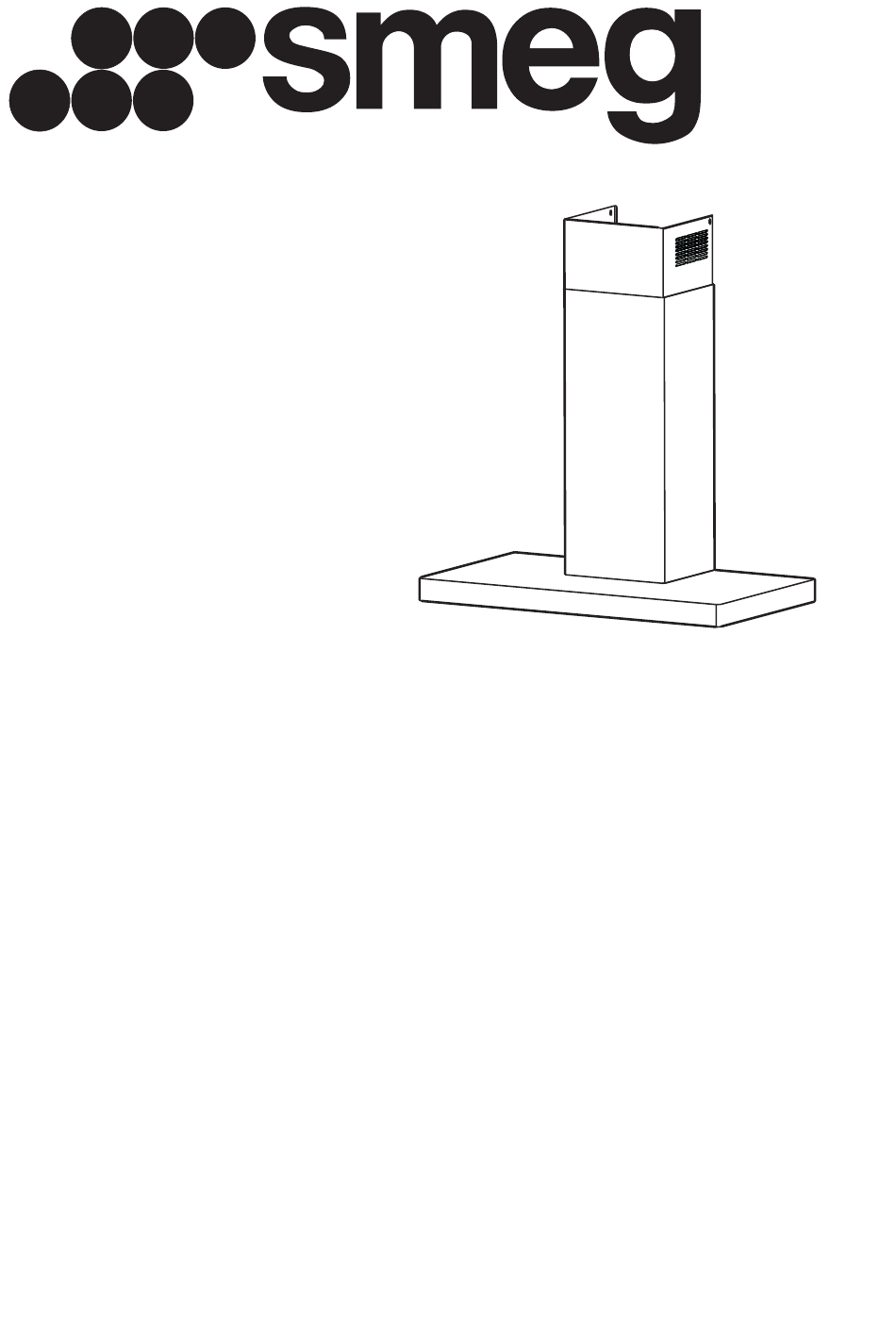

- Seite 1 Libretto di Istruzioni Manuel d’Instructions Instructions Manual Gebruiksaanwijzing Bedienungsanleitung Bruksanvisning Manual de instrucciones Manual de Instruções Руководство по эксплуатации Brugsvejledning KSE951X2 - KSE912X2 – KSE912NX2...
- Seite 2 INDICE CONSIGLI E SUGGERIMENTI.............................. 4 CARATTERISTICHE................................5 INSTALLAZIONE ................................... 6 USO......................................9 MANUTENZIONE ................................10 SOMMAIRE CONSEILS ET SUGGESTIONS............................12 CARACTERISTIQUES................................. 13 INSTALLATION..................................14 UTILISATION ..................................17 ENTRETIEN..................................18 INDEX RECOMMENDATIONS AND SUGGESTIONS ........................20 CHARACTERISTICS ................................21 INSTALLATION..................................22 USE ......................................
- Seite 3 INDICE CONSEJOS Y SUGERENCIAS............................52 CARACTERÍSTICAS ................................53 INSTALACIÓN ..................................54 USO...................................... 57 MANTENIMIENTO ................................58 ÍNDICE CONSELHOS E SUGESTÕES............................60 CARACTERÍSTICAS ................................61 INSTALAÇÃO..................................62 UTILIZAÇÃO ..................................65 MANUTENÇÃO..................................66 УКАЗАТЕЛЬ СОВЕТЫ И РЕКОМЕНДАЦИИ ............................68 ХАРАКТЕРИСТИКИ................................69 УСТАНОВКА..................................70 ЭКСПЛУАТАЦИЯ................................
-
Seite 4: Empfehlungen Und Hinweise
EMPFEHLUNGEN UND HINWEISE Diese Gebrauchsanleitung gilt für mehrere Geräte-Ausführungen. Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen. MONTAGE • Der Hersteller haftet nicht für Schäden, die auf eine fehlerhafte und unsachgemäße Montage zurückzuführen sind. •... - Seite 5 CHARAKTERISTIKEN Platzbedarf Min. Min. 650mm 650mm Komponenten Pos. Produktkomponenten 14.1 Haubenkörper mit Schaltern,Beleuchtung, Gebläse- gruppe,Filter 12a 7.2.1 Teleskopkamin bestehend aus: oberer Kaminteil unterer Kaminteil Reduzierflansch ø 150-120 mm Flansch mit Ruckstauklappe 14.1 Verlängerung Luftaustritt-Anschlussstück Luftaustritt-Anschlussstück Pos. Montagekomponenten 7.2.1 Befestigungsbügel oberer Kaminteil Bügel für Anschlusshalter Bügel Schrauben 4,2 x 44,4...
- Seite 6 MONTAGE Bohren der Befestigungslöcher und Fixieren der Befestigungsbügel 7.2.1 Nachstehende Linien an die Wand zeichnen: • Eine vertikale Linie bis zur Decke oder oberen Begrenzung, und zwar in der Mitte des Bereiches, in dem die Haube montiert werden soll; • Eine horizontale Linie: mit einem minimalen Abstand von 650 mm zur Kochfläche. •...
-
Seite 7: Anschlüsse
Montage des Haubenkörpers • Bevor der Haubenkörper eingehakt wird, die 2 Schrauben Vr bei den Haubenkörper-Anhakpunkten festziehen. • Den Haubenkörper bei den Schrauben 12a einhängen. • Die Halteschrauben 12a definitiv festziehen. • Den Haubenkörper mit Hilfe der Schrauben Vr ausrichten. Anschlüsse ANSCHLUSS IN ABLUFTVERSION Bei Abluftbetrieb kann die Haube vom Installateur wahlweise... -
