Paneles de control y conexión
Mezclador T4S ToneMatch®

Panel de control

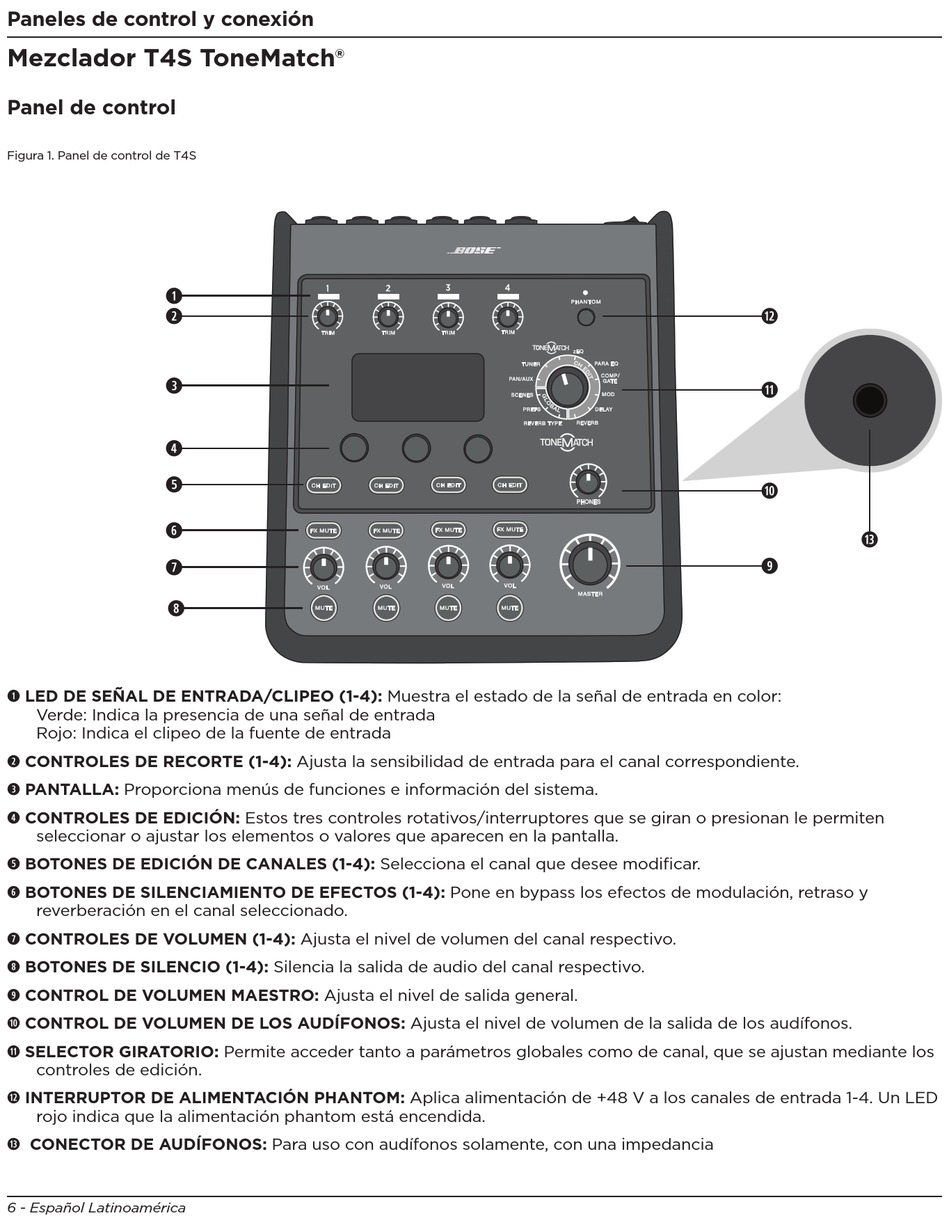

Figura 1. Panel de control de T4S
q
w
e
r
t
y
u
i
q LED DE SEÑAL DE ENTRADA/CLIPEO (1-4): Muestra el estado de la señal de entrada en color:
Verde: Indica la presencia de una señal de entrada
Rojo: Indica el clipeo de la fuente de entrada
w CONTROLES DE RECORTE (1-4): Ajusta la sensibilidad de entrada para el canal correspondiente.
e PANTALLA: Proporciona menús de funciones e información del sistema.
r CONTROLES DE EDICIÓN: Estos tres controles rotativos/interruptores que se giran o presionan le permiten
seleccionar o ajustar los elementos o valores que aparecen en la pantalla.
t BOTONES DE EDICIÓN DE CANALES (1-4): Selecciona el canal que desee modificar.
y BOTONES DE SILENCIAMIENTO DE EFECTOS (1-4): Pone en bypass los efectos de modulación, retraso y
reverberación en el canal seleccionado.
u CONTROLES DE VOLUMEN (1-4): Ajusta el nivel de volumen del canal respectivo.
i BOTONES DE SILENCIO (1-4): Silencia la salida de audio del canal respectivo.
o CONTROL DE VOLUMEN MAESTRO: Ajusta el nivel de salida general.
a CONTROL DE VOLUMEN DE LOS AUDÍFONOS: Ajusta el nivel de volumen de la salida de los audífonos.
s SELECTOR GIRATORIO: Permite acceder tanto a parámetros globales como de canal, que se ajustan mediante los
controles de edición.
d INTERRUPTOR DE ALIMENTACIÓN PHANTOM: Aplica alimentación de +48 V a los canales de entrada 1-4. Un LED
rojo indica que la alimentación phantom está encendida.
f CONECTOR DE AUDÍFONOS: Para uso con audífonos solamente, con una impedancia
6 - Español Latinoamérica
d
s
a
f
o
