控制和连接面板
T4S ToneMatch® 数字混音台
控制面板

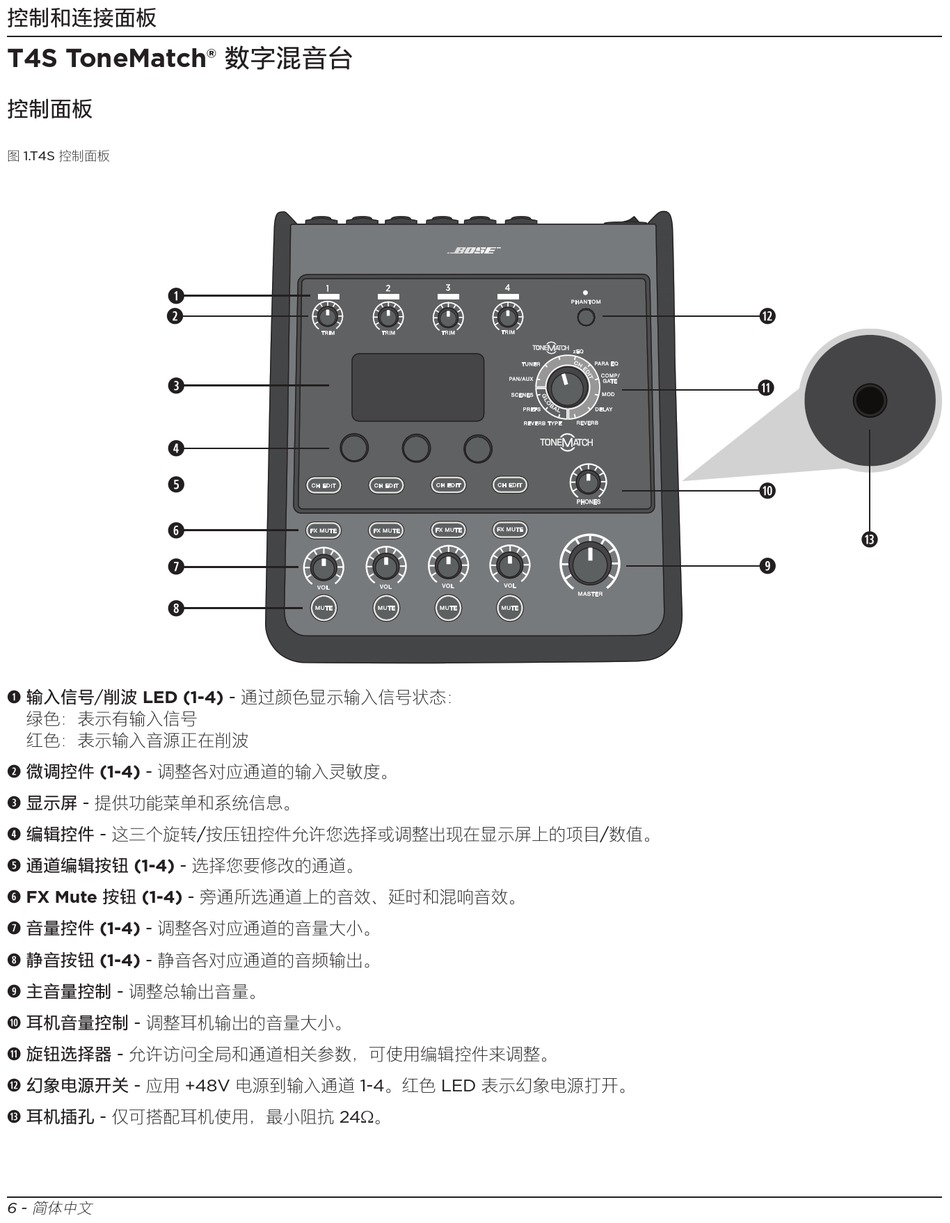

图 1.T4S 控制面板
q
w
e
r
t
y
u
i
q 输入信号/削波 LED (1-4) - 通过颜色显示输入信号状态：
绿色：表示有输入信号
红色：表示输入音源正在削波
w 微调控件 (1-4) - 调整各对应通道的输入灵敏度。
e 显示屏 - 提供功能菜单和系统信息。
r 编辑控件 - 这三个旋转/按压钮控件允许您选择或调整出现在显示屏上的项目/数值。
t 通道编辑按钮 (1-4) - 选择您要修改的通道。
y FX Mute 按钮 (1-4) - 旁通所选通道上的音效、延时和混响音效。
u 音量控件 (1-4) - 调整各对应通道的音量大小。
i 静音按钮 (1-4) - 静音各对应通道的音频输出。
o 主音量控制 - 调整总输出音量。
a 耳机音量控制 - 调整耳机输出的音量大小。
s 旋钮选择器 - 允许访问全局和通道相关参数，可使用编辑控件来调整。
d 幻象电源开关 - 应用 +48V 电源到输入通道 1-4。红色 LED 表示幻象电源打开。
f 耳机插孔 - 仅可搭配耳机使用，最小阻抗 24Ω。
6 - 简体中文
d
s
a
f
o
