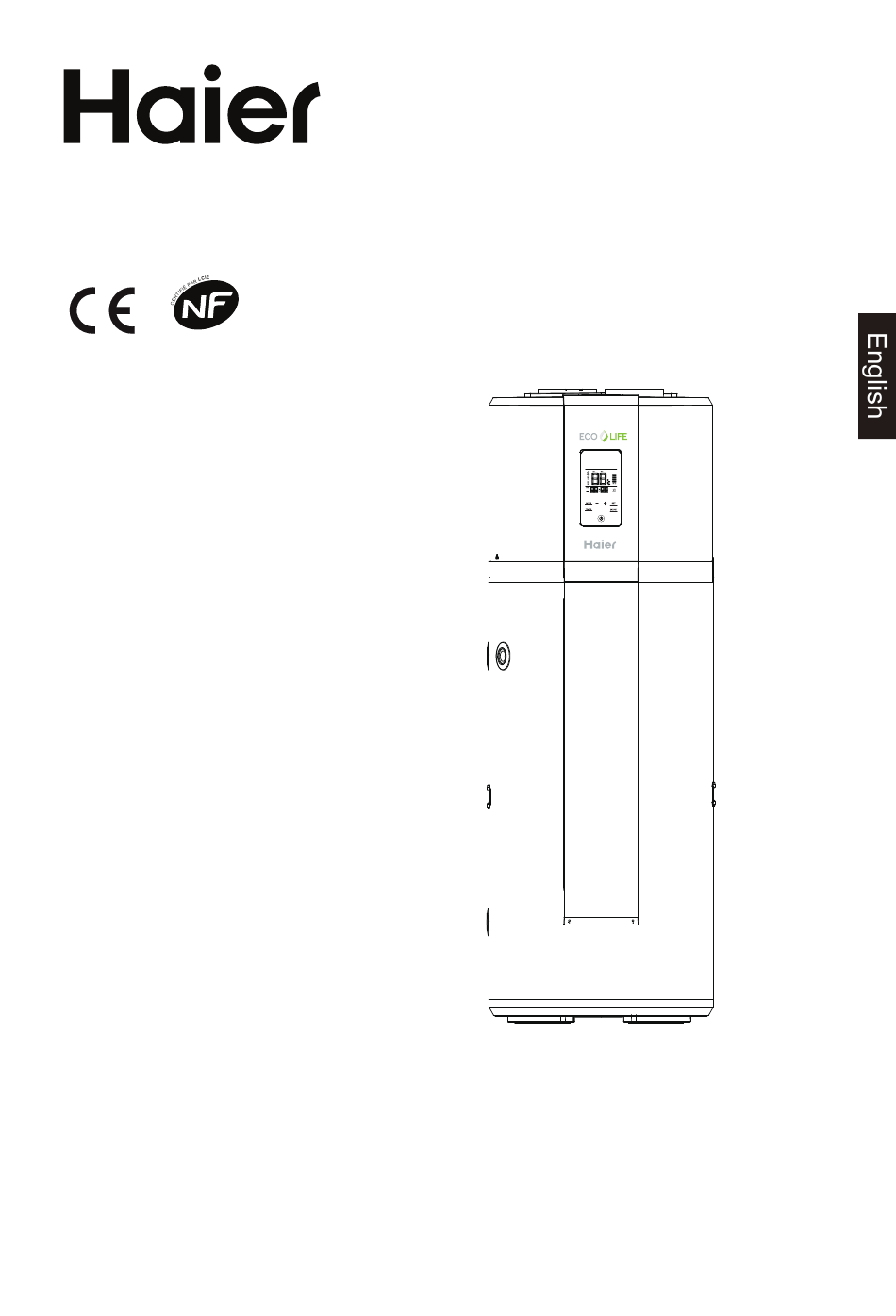

- Seite 61 Wärmepumpenboiler Betriebs- und Montageanleitung ELECTRICITE Modell HP200M3 HP250M3 HP250M3C Bitte lesen Sie diese Anleitung vor Verwendung der Wärmepumpe sorgfältig durch. Das in dieser Anleitung dargestellte Aussehen der Wärmepumpe dient lediglich als Referenz.
-
Seite 62: Sicherheitserklärung Des Produkts
9.Störung- und Schutzbehandlung ..................28 10.Produktdatenblatt ......................29 Sehr geehrter Kunde, Danke für die Wahl dieses Haier-Produktes. Um eine bessere Installation und Verwendung des Produkts zu gewährleisten, lesen Sie bitte die Anweisungen sorgfältig durch und folgen Sie den angegebenen Schritten. -
Seite 63: Sicherheitshinweise
Sicherheitshinweise (Bitte unbedingt einhalten) Erklärungen der Symbole Sehr geehrter Kunde, Danke für die Benutzung des Haier-Wärmepumpenboilers. Um Ihnen dabei zu helfen, die Bedienungsanleitung besser zu verstehen und den Boiler sicher zu verwenden, finden Sie die folgenden Symbole in der Bedienungsanleitung: Anweisungen mit diesem Warnzeichen betreffen die Produktsicherheit und... - Seite 64 Sicherheitshinweise (Bitte unbedingt einhalten) In der Regel ist die Gemäß geltenden Austrittstemperatur des Kabelverlegungsvorschriften Wassers vom Boiler höher als sollen Vorrichtungen zur die Temperatur auf dem Trennung der Anzeigebildschirm. Richten Hauptstromversorgung Sie bitte den Wasserstrahl angebracht werden. Diese nicht unmittelbar nach dem sollen über Kontakttrennung Öffnen des an allen Polen verfügen, um...
- Seite 65 Sicherheitshinweise (Bitte unbedingt einhalten) Der Griff des Sicherheitsventils sollte einmal im Monat gedreht werden: Wenn Wasser ausfließt, dann funktioniert das Sicherheitsventil einwandfrei, ansonsten überprüfen Sie, ob eine Blockierung herrscht und ersetzen Sie das Sicherheitsventil gegebenenfalls. Der Warmwasserboiler muss eine eigene Stromleitung und einen Fehlerstromschutzschalter haben.
-
Seite 66: Hinweise Zu Transport Und Lagerung
Hinweise zu Transport und Lagerung 1. Während des Transports und der Lagerung muss der Wärmepumpenboiler gut verpackt sein, um Beschädigungen des Produkts und Einschränkungen der Produktleistung zu vermeiden. 2. Während des Transports und der Lagerung muss der Wärmepumpenboiler immer in einer aufrechten Position bleiben und Wasser intern gespeichert werden. -
Seite 67: Technische Parameter
Anschluss für das Sicherheitsventil G3/4"F Anschluss für Wasserein- und ablauf G3/4"F Produktabmessungen 600*629*1692mm 600*629*1987mm 600*629*1987mm Packmaße ohne Palette 736*695*1810mm 736*695*2120mm 736*695*2120mm Packmaße mit Palette 736*695*1940mm 736*695*2250mm 736*695*2250mm Gewicht netto/brutto 96/110kg 107/121kg 126/140kg * Die LZ- und Geräuschpegel-Daten wurden im Haier Labor getestet. -
Seite 68: Bezeichnungen Der Komponenten
Bezeichnungen der Komponenten Teile der Wärmepumpe Abfluss für Kondenswasser Sicherheitsventil Heißwasserauslass Kaltwassereinlass/ Entleerung Luftaustritt Lufteintritt HP200M3/HP250M3... - Seite 69 Bezeichnungen der Komponenten Teile der Wärmepumpe Abfluss für Kondenswasser Heißwasser -Auslass Sicherheitsventil Vorlauf Nachheizung Fühlerhülse Kaltwassereinlass Nachlauf Nachheizung Entleerung Luftaustritt Lufteintritt HP250M3C Zubehör Bezeichnung der Wärmepumpe- Ablaufrohr f ür Fiberring Anleitung Komponenten Wasserheizer Kondenswasser Anzahl 1St. 5St. 1St. 1St.
-
Seite 70: Explosionszeichnung
Bezeichnungen der Komponenten Explosionszeichnung Beschreibung Heizstab Abdeckung der Elektrik Frontabdeckung - unten Displayfeld Frontabdeckung - oben Steuergehäuse Deckel Entlüftungsgitter Luftkanal - oben Ventilator Vierwegeventil Kompressor Luftkanal - unten Tankbehälter Griff Solar/Kessel sensor (nur für HP250M3C )(Bestandteile der Wärmepumpe) Kontrollkabel Fü hler Wärmeerzeuger (nur für HP250M3C)(2*0.75mm Weiß... -
Seite 71: Installationsanleitung
Installationsanleitung Vorsichtsmaßnahmen beim Einbau - Bauen Sie die Wasserheizung nicht an Stellen auf, wo sie Gas, Dämpfen oder Staub ausgesetzt ist. - Bauen Sie das Gerät auf einer ebenen, stabilen Unterlage auf. Die Oberfläche muss der Gerätelast standhalten und das Kondenswasser muss ungehindert abfliessen können. - Durch Betriebs- und Luftströmungsgeräusche dürfen Nachbarn nicht beeinträchtigt werden. -
Seite 72: Installationsabmessung Der Wärmepumpe
Installationsanleitung Installationsabmessung der Wärmepumpe HP200M3/HP250M3 HP250M3 Unit:mm Model HP200M3 1692 HP250M3 1275 1987 HP250M3C 1275 1987... -
Seite 73: Installationsabmessung
Installationsanleitung Installationsabmessung Luftauslass Lufteinlass Display Rohrφ180mm Einbauwinkel beziehen sich auf die folgenden Abbildungen Abfluss für Abfluss für Abfluss für Kondenswasser Kondenswasser Kondenswasser α 0< <1° α＞0 α=0 α α... - Seite 74 Installationsanleitung Luftanschluss - Entfernen Sie zunächst das Entlüftungsgitter. - Der Schlauchdurchmesser für den Einbau beträgt - Der Druckabfall im Rohr muss kleiner oder gleich dem statischen Druck des Lüfters sein. - Sinkt der Druck unter den gültigen Bereich, beeinträchtigt dies die Leistung des Gerätes.
- Seite 75 Installationsanleitung Empfohlene Standorte Garage oder Waschküche (ohne Leitungen): -Ungeheizter Raum -Ermöglicht die Rückgewinnung der Energie Ihres ausgeschalteten Fahrzeugmotors oder die Energie eingeschalteter Haushaltsgeräte. Waschküche (mit einer Leitung): -Ungeheizter Raum -Ermöglicht die Rückgewinnung der Energie Ihres ausgeschalteten Fahrzeugmotors oder die Energie eingeschalteter Haushaltsgeräte. -Stellen Sie die Lüftergeschwindigkeit gemäß...
-
Seite 76: Vorsicht Beim Einbau
Installationsanleitung Vorsicht beim Einbau Wenn Sie die Anschlüsse einrichten, müssen Sie Normen und lokale Richtlinien beachten. Vor dem Anschluß der Verbindungen bitte die Wasserleitungen und den Wärmetauscher im Tank spülen.(HP250M3C), um Verschmutzungen durch Metall oder andere Partikel zu verhindern. - Wählen Sie für die Rohrverbindung Kupferrohre. - Der Eingangswasserdruck liegt zwischen 0,1 ~ MPa. -
Seite 77: Installation B(Nur Für Frankreich)
Installationsanleitung Schematische Darstellung der Rohranschlüsse Installation A Thermostatventil Rückschlagventil 230V 50Hz Heißwass Sicherheitsventil erauslass Wasserabfluss Kondensat wasserabfluss Druckminderventil/Absper rventil/Rückschlagventil Kaltwassereinlass Wasser auslass Installation B(nur für Frankreich) Verbindung mit dem Wassereinlass des Wasserbehälters Thermostatventil Rückschlagventil Druckminderventil Check Sicherheitsventil valve 230V 50Hz Abwasserauslass Heißwass... - Seite 78 Installationsanleitung Anschluss an Solarkollektoren (Version HP250M3C) Einbau des Sensors: 1/2" Rohstutzen (nicht inbegriffen) 3/4 " auf 1/2" sensortasche Reduzierhülse (nicht inbegriffen) (nicht inbegriffen) T-Stück sensor (nicht inbegriffen) Einbau des Sensors(Solarregler): Wärmepumpe Fühlerhüls (φ6mm) Fühlerhülseneinsatz Klammer Schraube Sensor (nicht inbegriffen) 230V 50Hz Thermostatventil Rückschlagventil...
- Seite 79 Installationsanleitung Anschluss an einen Gaskessel (Version HP250M3C) Einbau des Sensors: 1/2" Rohstutzen (nicht inbegriffen) Sensortasche 3/4 " auf 1/2" (nicht inbegriffen) Reduzierhülse (nicht inbegriffen) T-Stück sensor (nicht inbegriffen) Einbau des Sensors(Kesselregler): Wärmepumpe Fühlerhüls (φ6mm) Fühlerhülseneinsatz Klammer Schraube Sensor (nicht inbegriffen) Thermostatventil Kessel Rückschlagventil...
- Seite 80 Installationsanleitung Vorsichtsmaßnahmen für elektrische Anschlüsse WARNUNG - Nur qualifizierte Fachkräfte dürfen bei ausgeschaltetem Gerät elektrische Anschlüsse legen. - Die Erdung muss den lokalen Standards entsprechen. - Wasserheizungen müssen mit einer eigenen Stromleitung und einem Fehlerstromschutzschalter ausgestattet sein. Der tatsächlich anliegende Strom darf 30 mA nicht überschreiten.
-
Seite 81: Anschluss An Einen Spitzenlastkessel (Nur Für Hp250M3C)
Installationsanleitung Verbindung des Kontrollkabel (HP200M3/HP250M3) 123kwh Auto Kontrollkabel automatische Abschaltung Netzteil (2*0.75mm ,Schwarzes kabel ) Netzteil (3*1.5mm Anschluss an einen Spitzenlastkessel (nur für HP250M3C) Kessel Kesselsensor Kontrollkabel Fü hler 123kwh Auto Wärmeerzeuger 2*0.75mm ,Weiß kabel) Kontrollkabel automatische Abschaltung Netzteil (2*0.75mm ,Schwarzes kabel ) Netzteil (3*1.5mm... - Seite 82 Installationsanleitung Anschluss und Installation (HP250M3C) 3/4 " auf 1/2" Reduzierhülse (nicht inbegriffen) 1/2" Rohstutzen Vorlauf Nachheizung (nicht inbegriffen) sensortasche (nicht inbegriffen) sensortasche (Φ6mm) Solar- oder Speicherfühler von T-Stück der Solarregelung oder (nicht inbegriffen) Heizungssteuerung (nicht inbegriffen) Solar/Kessel sensor Klammer Fühlerhülseneinsatz Schraube (Bestandteile der Wärmepumpe)
- Seite 83 Installationsanleitung Verkabelung Blau Schaltsignal für den Kessel (für HP250M3C) CN20 Blau CN25 Hochspannungs schalter CN11 Reserviert CN17 Elektrische Heizung Anzeigetafel CN18 Ansaugtemperaturfühler Schwarz Schwarz Umgebungstemperatur fühler CN15 Unter elektrische Heizung Entlüftungstemperatur fühler Compressor Weiß Solar/Kessel sensor (für HP250M3C) CN19 Stromwandler Weiß...
-
Seite 84: Bedienung Und Funktionen
Bedienung und Funktionen Display Funktionen Schutz vor elektrischer Ableitung Die Gerätesteuerung verfügt über eine Schutzfunktion für Fehlerstrom. 3-Minuten-Schutz Beim Starten der Maschine nach der Stromzufuhr beginnt das System nach ungefähr 3 Minuten, was als normal angesehen wird. 10-Minuten-Schutz Beim Starten des Geräts unmittelbar nach Abschaltung geht das System standardmäßig in den Schutzmodus und setzt den Betrieb erst wieder nach 10 Minuten fort. -
Seite 85: Beschreibung
Beschreibung der Warnbildzeichen Symbol Beschreibung AN-/AUS-Schalter Auswahl ausgeführter Arbeiten Taste zum Bestätigen Timer einstellen Boost-Funktion Wärmepumpe und elektrische Zusatzheizung werden gleichzeitig aktiviert. Automatikmodus Optimierte Steuerung der Wärmepumpe und der Nachheizung für maximalen Komfort. - Vor Verwendung der Wärmepumpe; Arbeitet der Kompressor länger als die voreingestellten 8 Stunden, wird die Zusatzheizung gestartet.;... -
Seite 86: Installateur-Einstellungen
Bedienfunktionen Installateur-Einstellungen - Um die Installateur-Einstellungen zu öffnen, auf drücken, das System ausschalten und anschließend gleichzeitig für 10 Sekunden auf drücken. - Wenn das Menü geöffnet ist, drücken Sie oder , um den Wert der Einstellungen zu ändern. - Drücken Sie zur Bestätigung Ihrer Einstellungen auf - Drücken Sie auf , um das Menü... -
Seite 87: Überprüfung Und Wartung
Überprüfung und Wartung - Einbau und Wartung des Gerätes muss von einem qualifizierten Fachmann durchgeführt werden. - Vor Arbeitsbeginn am Gerät: Schalten Sie das Gerät aus und trennen Sie es von der Stromversorgung. - Nicht mit nassen Händen berühren. - Wartungsarbeiten sind wichtig, um eine optimale Leistung und eine lange Nutzungsdauer der Geräte zu gewährleisten. -
Seite 88: Störung- Und Schutzbehandlung
Störung- und Schutzbehandlung Fehler Fehlersorte Lösung Verhalten code Lauftemperaturschutz Nach der Compressor protection Fehlerbehebung Entlüftungstemperaturschutz den Stromanschluss sicherstellen Verdampfungstemperaturschutz Nach der Fehlerbehebung Überstromschutz des Überstromschutz den Stromanschluss Kompressors sicherstellen Ein Leitungsfehler tritt auf, und das System wird automatisch Auslaufalarm abgeschaltet Übertemperaturalarm tatsächliche Temperatur ≥85°C Fehler des internen... -
Seite 89: Produktdatenblatt
4.32 elec Der Schallleistungspegel (Innenbereich) Mischwasser bei 40 ° C Lastprofile von Wasser-Heizungen, Qingdao Economic & Technology Development Zone Haier Water-Heater Co.,Ltd. Hersteller Haier Industry Park, Economic & Technology Development Zone, 266101 Anschrift Qingdao, PEOPLE'S REPUBLIC OF CHINA Warmwasser-Wärmepumpe Stückelung Verwendungszwe Heißes Wasser... - Seite 90 Die Bedienungsanleitung finden Sie auch auf einer Website www.haier.com.
