Puffer

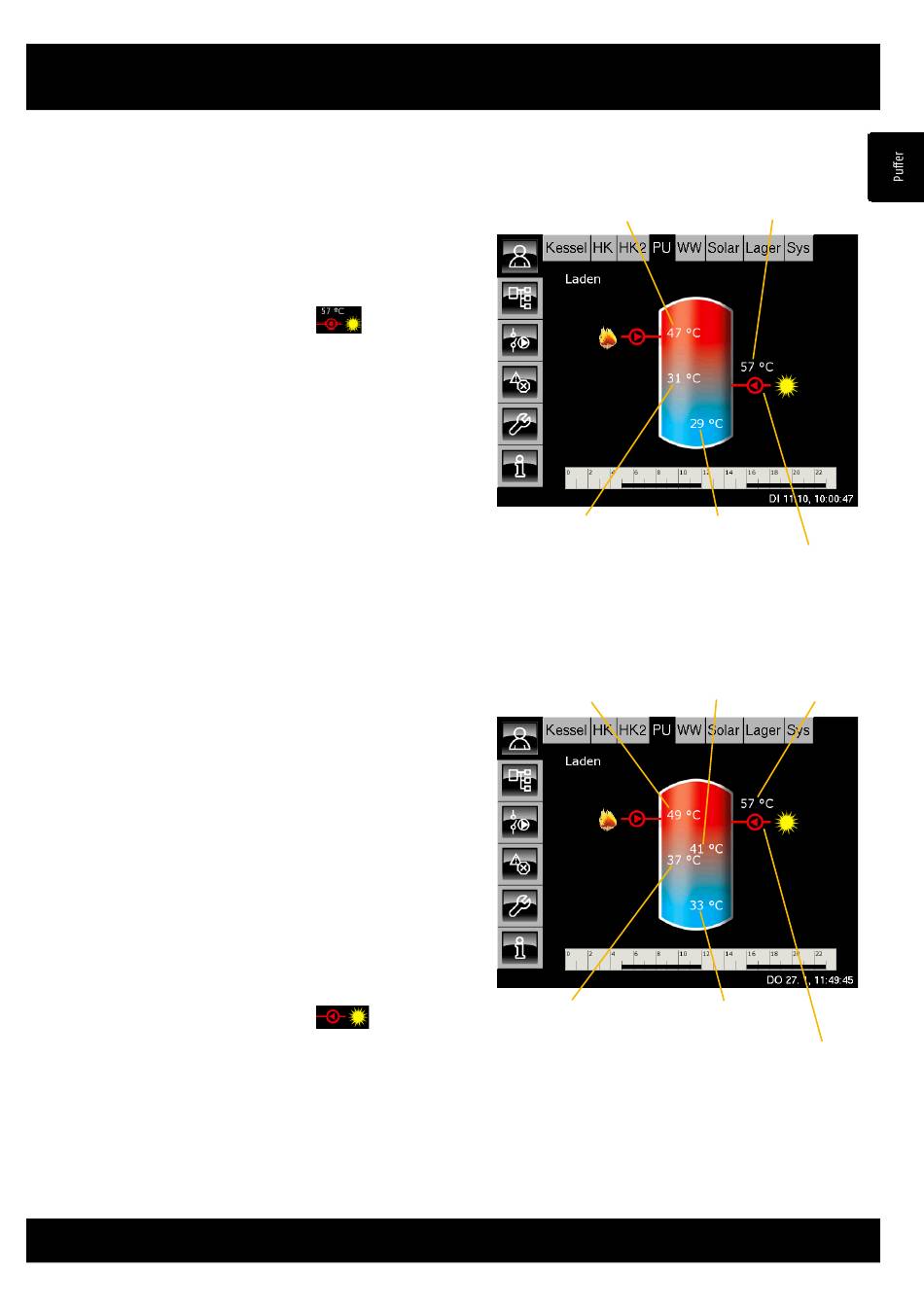

Puffer mit einer Solaranlage
Wenn die aktuelle „Kollektor" Temperatur
um 5°C (Werkseinstellung) höher ist, als die
„Puffer Unten Solar" Temperatur, beginnt die
Solaranlage den Puffer zu laden.
Das Symbol für die Solarladung
aktuellen Kollektor Temperatur erscheint.
Fällt die Kollektor Temperatur unter die
„Puffer Unten Solar" Temperatur, wird die
Kollektorpumpe abgeschaltet.
Puffer mit Solaranlage und „Schichtladeventil"
Das Schichtladeventil schaltet die solare Ladung
zwischen Puffer unten und Puffer oben um.
Dabei werden laufend die Temperaturen
„Puffer oben Solar" und „Puffer unten Solar" mit
der aktuellen Kollektortemperatur verglichen.
Es wird immer zuerst „Unten" geladen. Ist die
„Kollektor" Temperatur höher als die
„Puffer oben Solar" Temperatur, schaltet das
Schichtladeventil auf „Oben".
Nach Erreichen der „Puffer Soll" Temperatur
wird die Ladung auf „Unten" umgeschaltet,
solange bis auch unten die „Puffer Soll"
Temperatur überschritten ist, dann tritt wieder die
normale Vorrangregel in Kraft.
Das Symbol für die Solarladung
nach Stellung des Schichtladeventils, oben oder
mittig beim Puffer angezeigt.
Bedienung der ETAtouch Funktionsblöcke
mit der
Puffer unten
Puffer oben
Puffer unten
wird je
Puffer mit Solar
Puffer oben
Kollektor Temperatur
Puffer unten Solar
Solarkollektor lädt den Puffer
Puffer oben Solar
Puffer unten Solar
Kollektor lädt Oben in den Puffer.
Das Schichtladeventil ist in Stellung Oben.
Symbol in der Mitte = Puffer wird unten geladen.
Das Schichtladeventil ist in Stellung Unten
Kollektor
11
2012-03
