Aufstellen und Ausrichten
Deutsch
Aufstellen und Ausrichten
Ausführliche Informationen finden Sie im Handbuch Advanced Features, das
Ihnen auf der Linn-Website unter www.linn.co.uk zur Verfügung steht. Alternativ
können Sie sich auch mit einem Linn Fachhändler oder der Linn Helpline in
Verbindung setzen (nähere Informationen zur Helpline sind am Ende dieser
Bedienungsanleitung aufgeführt).
Um das beste Ergebnis zu erzielen, empfiehlt es sich, die KOMPONENT
Lautsprecher von einem autorisierten Linn Fachhändler auspacken, installieren
und einstellen zu lassen.
Aufstellen
Die KOMPONENT Lautsprecher können auf einem Ständer, an der Wand oder
(im Fall von KOMPONENT 104 Lautsprechern und KOMPONENT 106
Lautsprecher) im Regal montiert werden.
Wenn Sie die KOMPONENT 104 frei stehend aufstellen möchten,
bringen Sie die mitgelieferten Gummifüße entsprechend der
nachstehenden Darstellung an.
Weitere Einzelheiten entnehmen Sie bitte den
Bedienungsanleitungen der KOMPONENT
Ständer/Montagehalterungen, die zum Lieferumfang der
Ständer/Halterungssätze gehören. Diese Anleitungen können Sie
auch von der Linn Website unter www.linn.co.uk herunterladen.
Empfohlene
Lautsprecheraufstellung bei einem
5.1-System
KOMPONENT 110, 106, 104
Bedienungsanleitung
Komponent 106
Komponent 120
3
Anschließen
Allgemeines
WICHTIG. Bevor Sie Anschlüsse vornehmen, schalten Sie alle Komponenten der
Hi-Fi-Anlage oder des AV-Systems aus.
Die Anschlüsse sind unter einer abnehmbaren Abdeckung verborgen. Um auf
die Anschlüsse zugreifen zu können, müssen Sie die Abdeckung abnehmen,
indem Sie die Kanten vorsichtig nach innen drücken. Wenn es das Anschluss-
und Kabelverlegungsverfahren zulässt, können Sie die Anschlussabdeckung
manchmal wieder anbringen, nachdem Sie die Anschlüsse vorgenommen haben

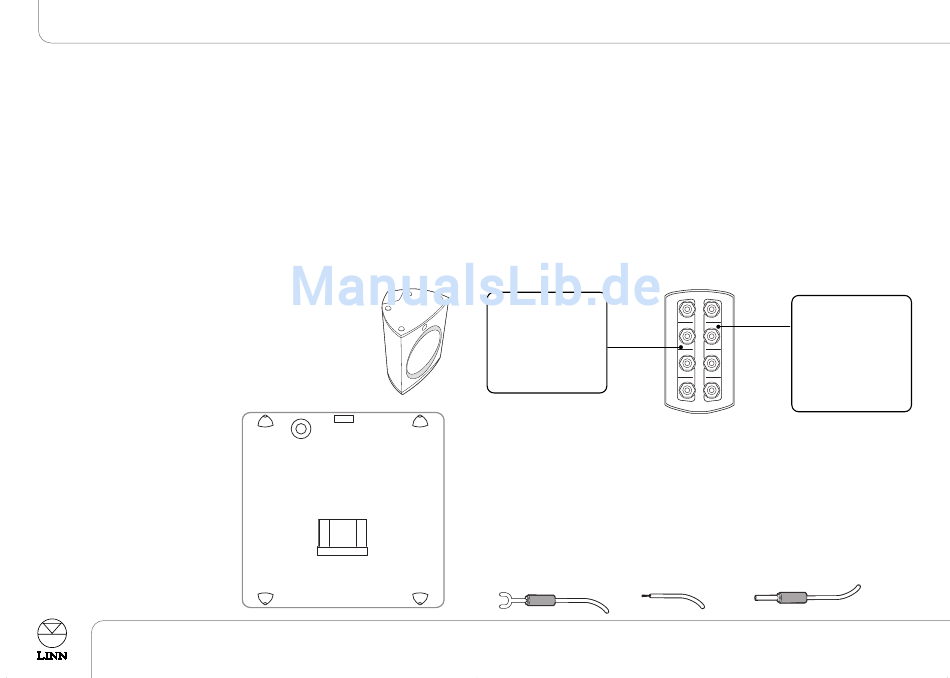

Standardanschluss (Single-Wiring-Verfahren)
Schließen Sie das
mit Minuszeichen (-)
gekennzeichnete
oder schwarze Kabel
an einen schwarzen
KOMPONENT
Anschluss an.
A A n n s s c c h h l l ü ü s s s s e e
Die Lautsprecher sind mit Schraub-/Steckanschlüssen ausgestattet. Diese
Anschlüsse können als Buchsen für den Anschluss von 4-mm-Bananensteckern
verwendet werden. Sie können auch als Schraub-/Steckanschlüsse zum
Anschließen von blanken Drähten oder Kabeln mit Kabelschuh verwendet
werden. Lösen Sie hierzu den äußeren Teil des Schraub-/Steckanschlusses
(versuchen Sie aber nicht, den äußeren Teil vollständig zu entfernen), führen Sie
die Drahtlitzen oder den Kabelschuh ein, und ziehen Sie den äußeren Teil wieder
an, um eine Klemmverbindung und gute elektrische Verbindung herzustellen.
Verwenden Sie bei Bedarf das zum Lieferumfang gehörende Werkzeug.
Kabel mit Kabelschuh
Blanke Leiter
Schließen Sie das
mit Pluszeichen (+)
gekennzeichnete
oder rote Kabel an
einen roten
Anschluss des
KOMPONENT
Lautsprechers an.
4-mm-Bananenstecker
