Borg & Overström

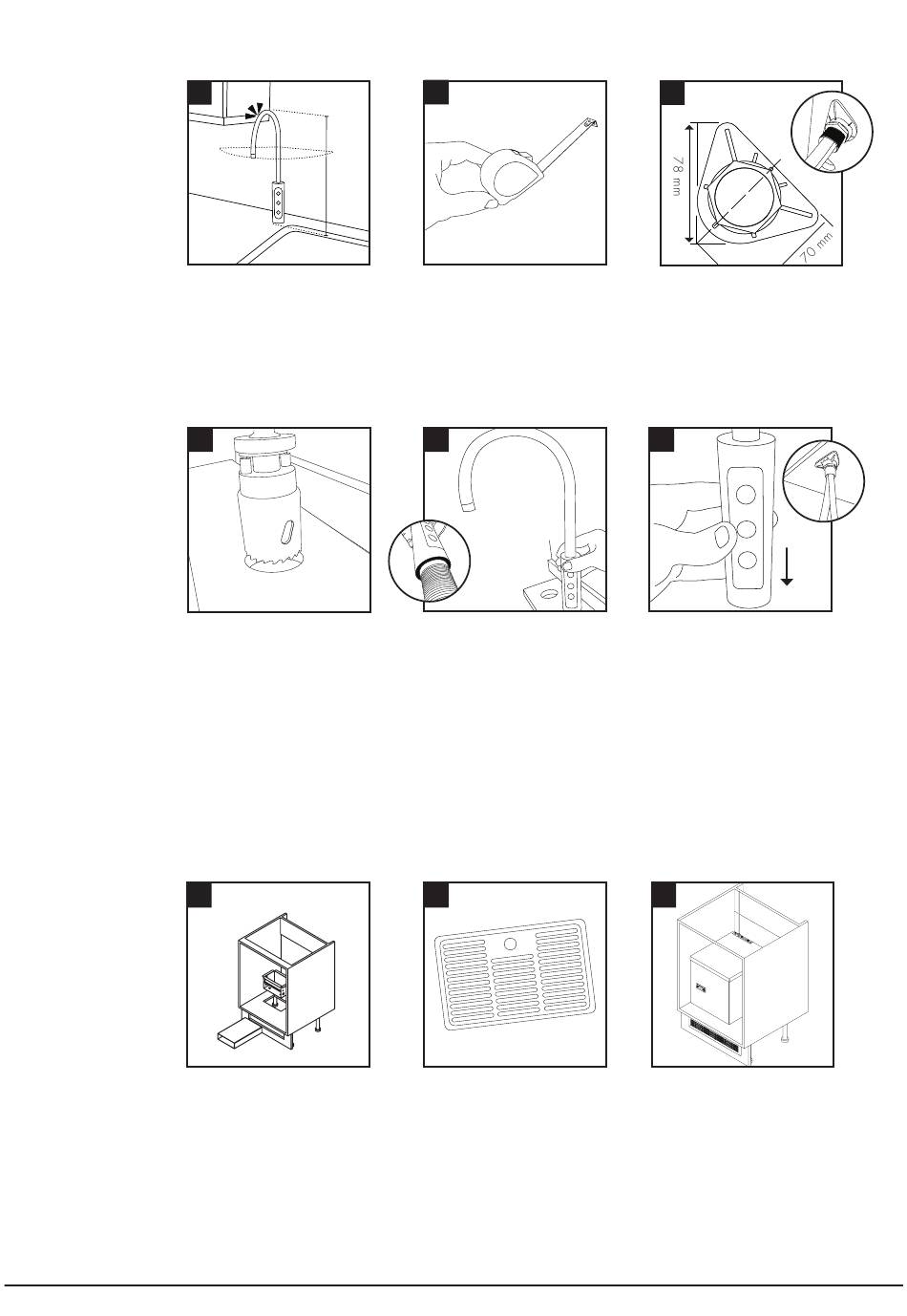

5
400mm
Lassen Sie außerdem genügend
Platz für den Schwanenhals
unter darüberliegenden
Oberschränken/Regalen.
8
Gehen Sie beim Ausschneiden
des Loches mit Sorgfalt vor und
achten Sie darauf, das für das
Oberflächenmaterial geeignete
Schneidwerkzeug zu verwenden.
Beachten Sie sämtliche
Vorschriften für Gesundheit und
Sicherheit am Arbeitsplatz.
11
Installieren Sie das
Belüftungssystem mithilfe der
mitgelieferten Anweisungen/
Vorlagen.
Installations- und Betriebshandbuch
6
Lassen Sie genügend Platz für
das erforderliche Loch. Setzen
Sie die gewählte Position ins
Verhältnis zum Standort unterhalb
der Arbeitsplatte und stellen Sie
sicher, dass ausreichend Platz ist.
9
Entfernen Sie die Spannmutter
und Unterlegscheibe von
der Armatur und schieben
Zuleitungsendstück und
Flachbandkabel vorsichtig
durch das Loch in der
Arbeitsplattenoberfläche.
Achten Sie darauf, dass der
Dichtungsring genau auf die
Basis der Armatur passt. Es
kann sinnvoll sein, außerdem
eine dünne Schicht Silikon
aufzutragen.
12
Jetzt wird die optionale
Abtropfschale montiert (falls
zutreffend).
6
7
Planen Sie genügend Platz ein,
um die Spannmutter in den
Ventileinsatz zu drehen.
10
Mit dem korrekt ausgerichteten
Armaturen-Bedienfeld werden
Unterlegscheibe und Mutter
vorsichtig wieder festgedreht.
Stellen Sie sie nicht zu fest.
13
Sobald das Belüftungssystem
installiert ist, Einheit am
Verteiler entsprechend den
Anweisungen befestigen und
Verbindungsschritte auf Seite 9
befolgen.
DE
