Installation
Hahn-Installation
1

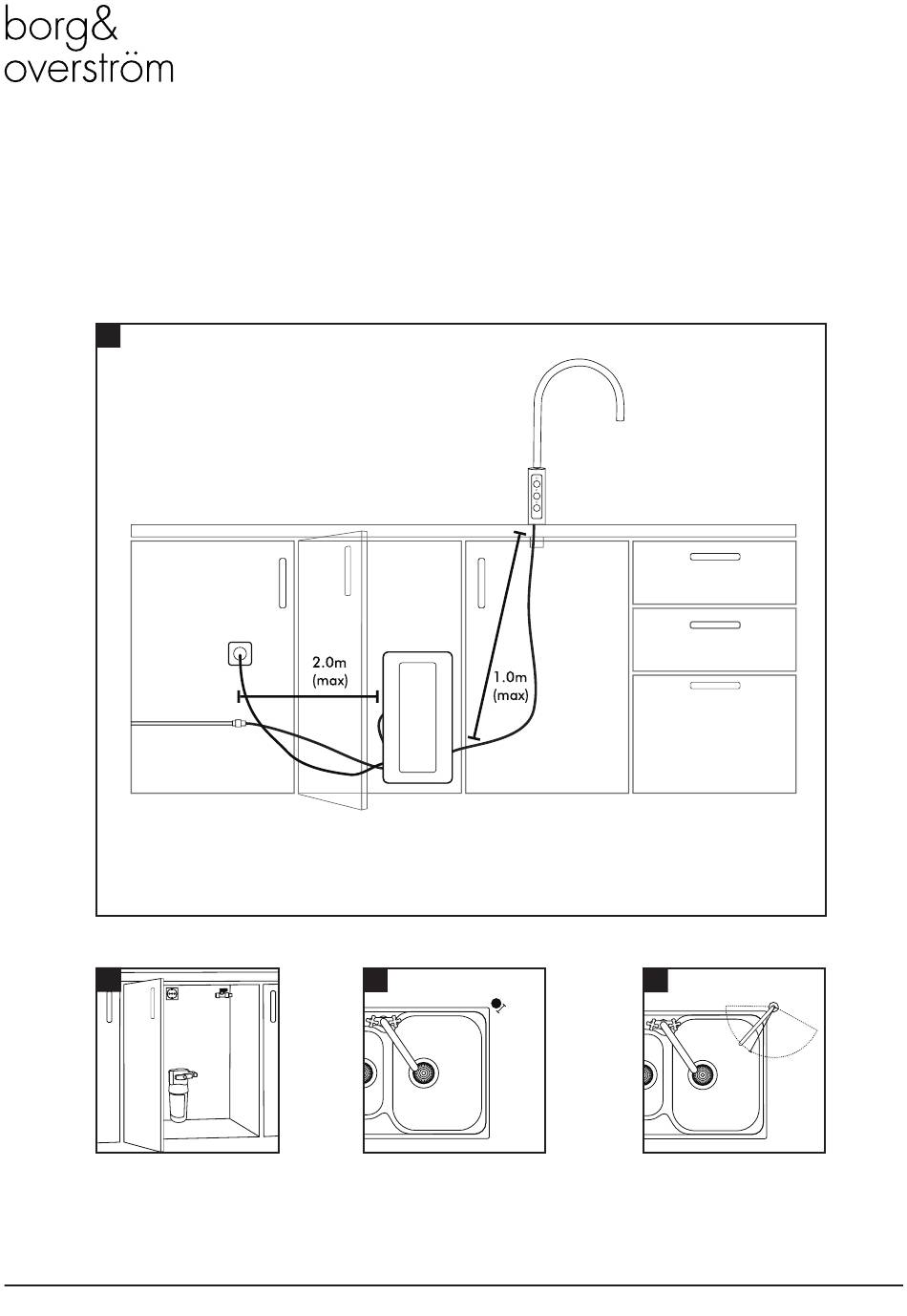

Legen Sie einen geeigneten Standort für das Untertheken-
Gerät fest. Es sollte sich maximal 1 m entfernt von der
Armatur und maximal 2 m entfernt von einem Anschluss
befinden. Lassen Sie genügend Platz, damit das
Luftverteilungssystem hineinpasst.
Betriebsanforderungen
Wasser: Trinkwasseranschluss – intern reguliert auf 1,3 Bar.
Mindestdruck Hauswasserleitung 1,3 Bar.
Elektrizität: 13 A – mit Fehlerspannungsschutz.
2
Bei der Planung und
Bereitstellung eines Anschlusses
sollten Armaturen für
Trennschalter sowie der Einbau
eines externen Wasserfilters
eingeplant werden.
Borg & Overström
Installations- und Betriebshandbuch
3
33 - 35mm
Legen Sie eine geeignete
Position für die Schwanenhals-
Armatur fest. Dazu ist ein
Loch von 33–35 mm (max.)
erforderlich.
5
4
187mm
Wenn der Hahn über
einem bereits bestehenden
Spülbecken positioniert wird,
lassen Sie ausreichend Platz
für den Schwanenhals oder
die Montage einer eventuell
geplanten Abtropfschale.
DE
