Tension secteur assignée
Vérifier que la tension assignée indiquée à l'arrière du paneau correspond au courant local. Si la
tension assignée doit être modifiée, respecter les instructions suivantes :
1) Déconnecter l'appareil de toutes les sources de voltage.
2) Décrocher le panneau avant en tirant doucement vers le haut puis en avant au milieu de
chaque long.
Les deux parties du boîtier sont attachées par 4 rivets-poussoir en plastique. Utilisez la
lame d'un petit tournevis dans la fente à coté de chaque rivet pour faire sortir la tête du
rivet puis enlevez complètement le rivet. Séparez les deux parties du boîtier. Visitez le site
www.tti-test.com pour de plus amples informations.
3) Enlever les 3 vis fixant la carte à circuits imprimés au bas du boîtier et soulever la carte à
circuits imprimés avec les panneaux avant et arrière.

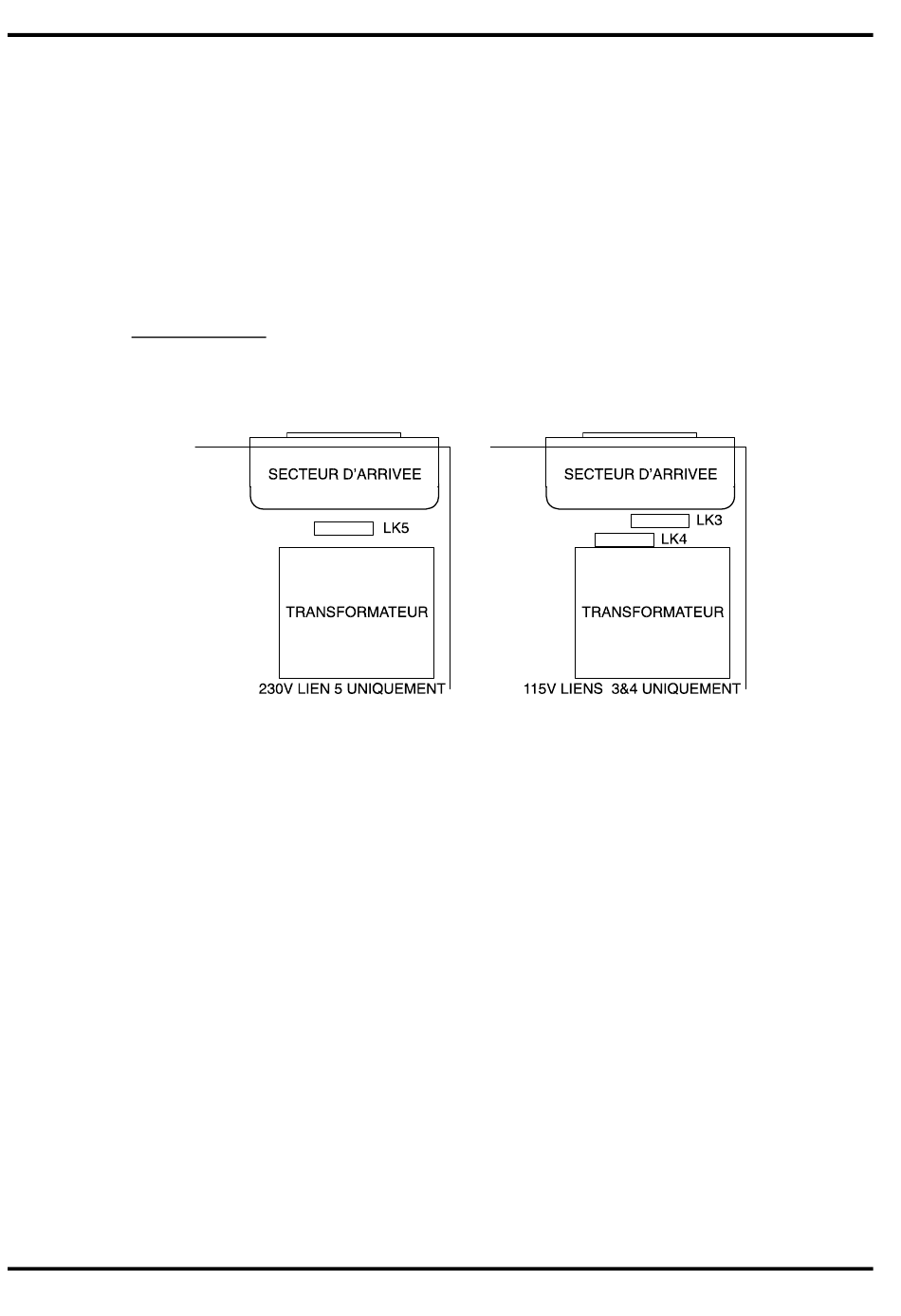

4) Changer le voltage en changeant les liens brasés comme montré ci-dessous :
5) Assembler de nouveau en utilisant la procédure inverse.
6) Pour rester conforme aux normes de sécurité, la tension assignée indiquée à l'arrière du
panneau doit être modifiée pour indiquer clairement le nouveau voltage.
A Noter : Le côté primaire du transformateur est protégé par un fusible thermique intégral qui
reste inchangé lorsque la tension assignée est modifiée.
Fil de secteur
Lorsqu'un fil secteur à trois brins est fourni il doit être connecté de la façon suivante :
ATTENTION ! CET APPAREIL DOIT ETRE RELIE A LA TERRE LORSQU'IL EST UTILISE
Toute interruption du conducteur à la terre à l'intérieur ou à l'extérieur de l'appareil rendra
l'appareil dangereux. Toute interruption intentionnelle est interdite. Ne pas utiliser de rallonge
sans fil neutre qui annulerait la protection de l'appareil.
18
Brun - Sous tension
Bleu - Neutre
Vert / Jaune - Terre
EN COURANT ALTERNATIF
Installation
