Conceptronic CLLSPK51 Schnellstartanleitung Seite 7

NEDERLANDS

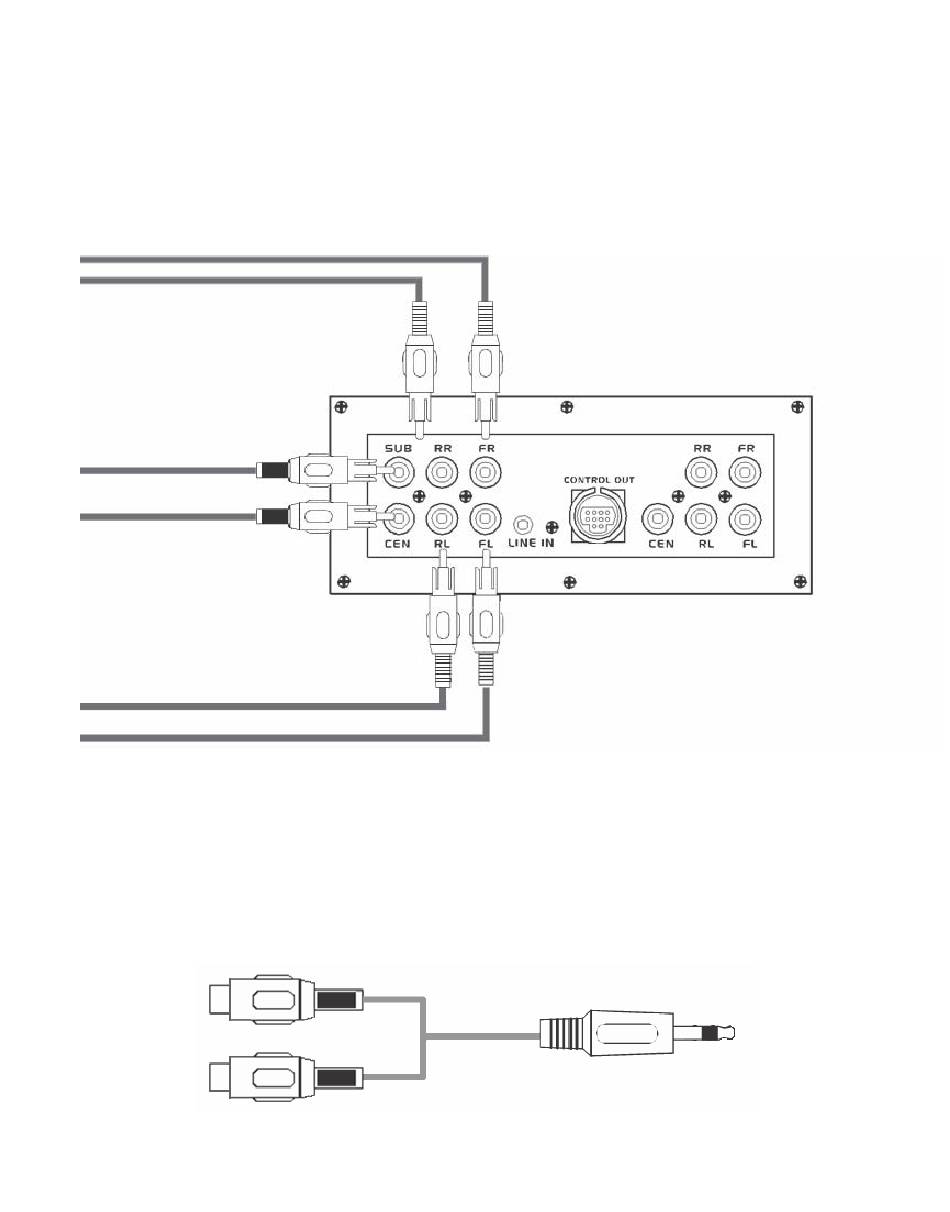

E. Sluit de luidsprekerset aan op een geluidsbron:
a. Als uw geluidsbron een DVD-Speler, versterker, etc. is met 6x RCA uitgang
kunt u onderstaand aansluitschema gebruiken:
Naar 'Rechts voor' uitgang van de geluidsbron
Naar 'Rechts achter' uitgang van
de geluidsbron
Naar 'Subwoofer' uitgang
van de geluidsbron
Naar 'Center' uitgang
van de geluidsbron
Naar 'Links achter' uitgang van
de geluidsbron
Naar 'Links voor' uitgang van de geluidsbron
b. Als de geluidsbron een computer is met 3,5mm plug uitgangen kunt u de
conversiekabels gebruiken. Deze meegeleverde kabels zetten de 6xRCA
aansluiting om naar 3x 3,5mm plug. De 3x 3,5mm pluggen kunnen vervolgens
aangesloten worden op de geluidskaart:
Ingang:
RCA connector
Ingang:
RCA connector
7
Uitgang:
3,5mm connector
