3.6

LED-Anzeigen

Ethernet

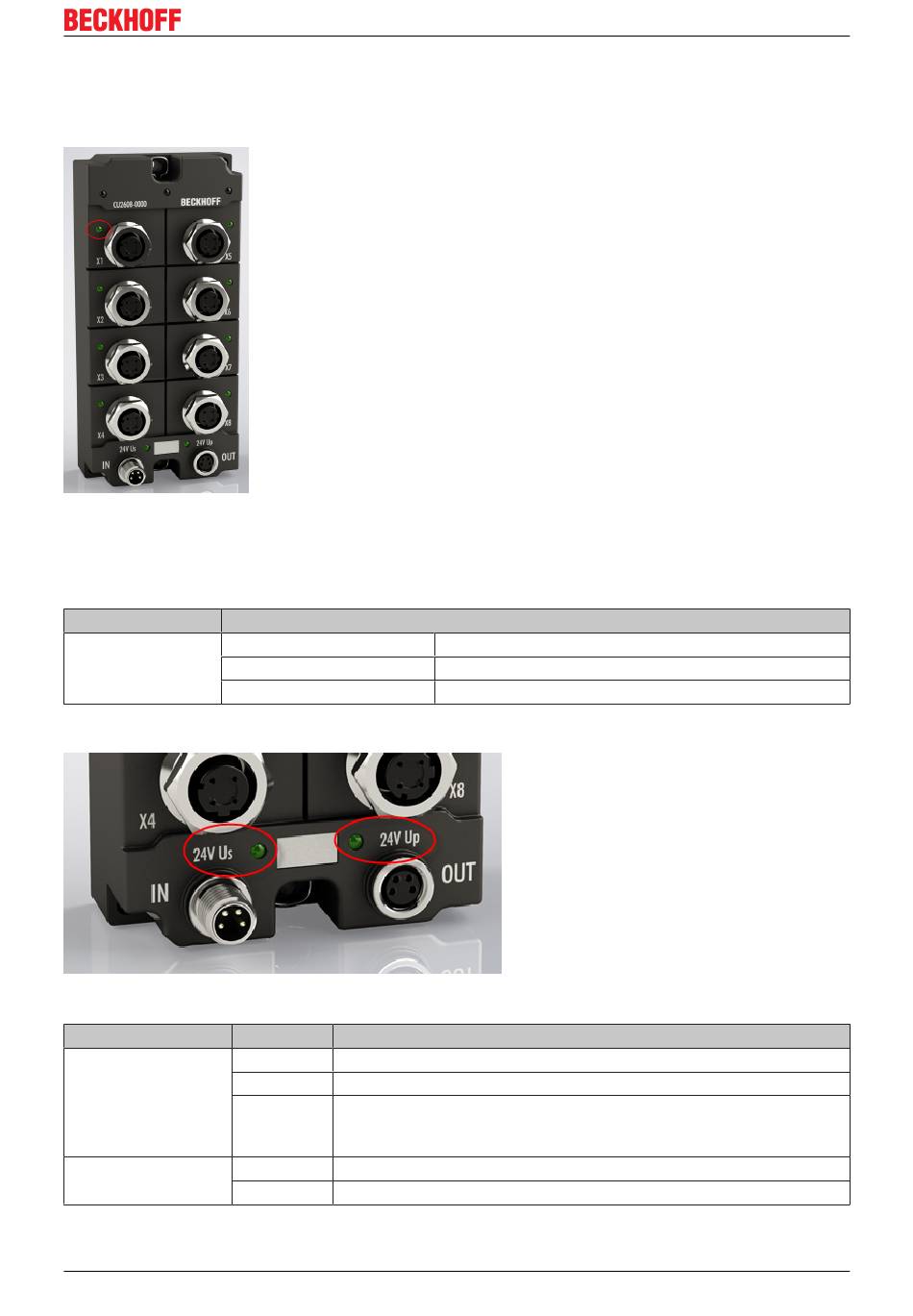

Abb. 9: LEDs CU2608
Für jeden der acht Kanäle zeigt eine LED den aktuellen Status an.
Tab. 1: LED-Anzeigen pro Kanal
LED Anzeige
Link off
Act
on
blinkt
Versorgungsspannung
Abb. 10: Versorgungsspannung
LED Anzeige
24 V Us aus
(Steuerspannung)
leuchtet grün Versorgungsspannung Us vorhanden
leuchtet rot
24 V Up aus
(Peripheriespannung)
leuchtet grün Versorgungsspannung Up vorhanden
Die Peripheriespannung Up wird in der CU2608 nicht benötigt, sondern nur durchgeleitet.
CU2608
Keine Verbindung
Verbindung vorhanden (Link)
Datenübertragung (Act)
Bedeutung
Versorgungsspannung Us nicht vorhanden
Wegen Überlastung (Strom > 0,5 A) wurde die aus
Versorgungsspannung Us erzeugte Sensorversorgung für alle daraus
gespeisten Sensoren abgeschaltet.
Versorgungsspannung Up nicht vorhanden
Version: 2.0.0
