Beckhoff CU2608 Dokumentation
8-port-ethernet-switch in schutzart ip67
Inhaltsverzeichnis
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Beckhoff CU2608
Inhaltszusammenfassung für Beckhoff CU2608
- Seite 1 Dokumentation CU2608 8-Port-Ethernet-Switch in Schutzart IP67 Version: 2.0.0 Datum: 21.01.2016...
-
Seite 3: Inhaltsverzeichnis
3 Montage und Verkabelung........................ 10 Abmessungen.......................... 10 Montage............................ 11 Anzugsmomente für Steckverbinder.................... 11 Powerkabel ............................. 13 Leitungsverluste.......................... 13 LED-Anzeigen.......................... 15 Ethernet-Kabel.......................... 16 4 Anhang .............................. 19 Allgemeine Betriebsbedingungen .................... 19 EtherCAT Box - Zubehör ........................ 20 Support und Service ........................ 21 CU2608 Version: 2.0.0... -
Seite 4: Vorwort
Patente: EP0851348, US6167425 mit den entsprechenden Anmeldungen und Eintragungen in verschiedenen anderen Ländern. ® EtherCAT ist eine eingetragene Marke und patentierte Technologie lizensiert durch die Beckhoff Automation GmbH, Deutschland Copyright © Beckhoff Automation GmbH & Co. KG, Deutschland. Weitergabe sowie Vervielfältigung dieses Dokuments, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. -
Seite 5: Sicherheitshinweise
Die gesamten Komponenten werden je nach Anwendungsbestimmungen in bestimmten Hard- und Software- Konfigurationen ausgeliefert. Änderungen der Hard- oder Software-Konfiguration, die über die dokumentierten Möglichkeiten hinausgehen, sind unzulässig und bewirken den Haftungsausschluss der Beckhoff Automation GmbH & Co. KG. Qualifikation des Personals Diese Beschreibung wendet sich ausschließlich an ausgebildetes Fachpersonal der Steuerungs-, Automatisierungs- und Antriebstechnik, das mit den geltenden Normen vertraut ist. -
Seite 6: Ausgabestände Der Dokumentation
Vorwort Ausgabestände der Dokumentation Version Kommentar 2.0.0 - Migration 1.1.0 - Pinbelegung der M12-Buchse zur Einführung hinzugefügt 1.0.0 - Erste Veröffentlichung (technische Daten aktualisiert) 0.5.0 - vorläufig Version: 2.0.0 CU2608... -
Seite 7: Produktübersicht

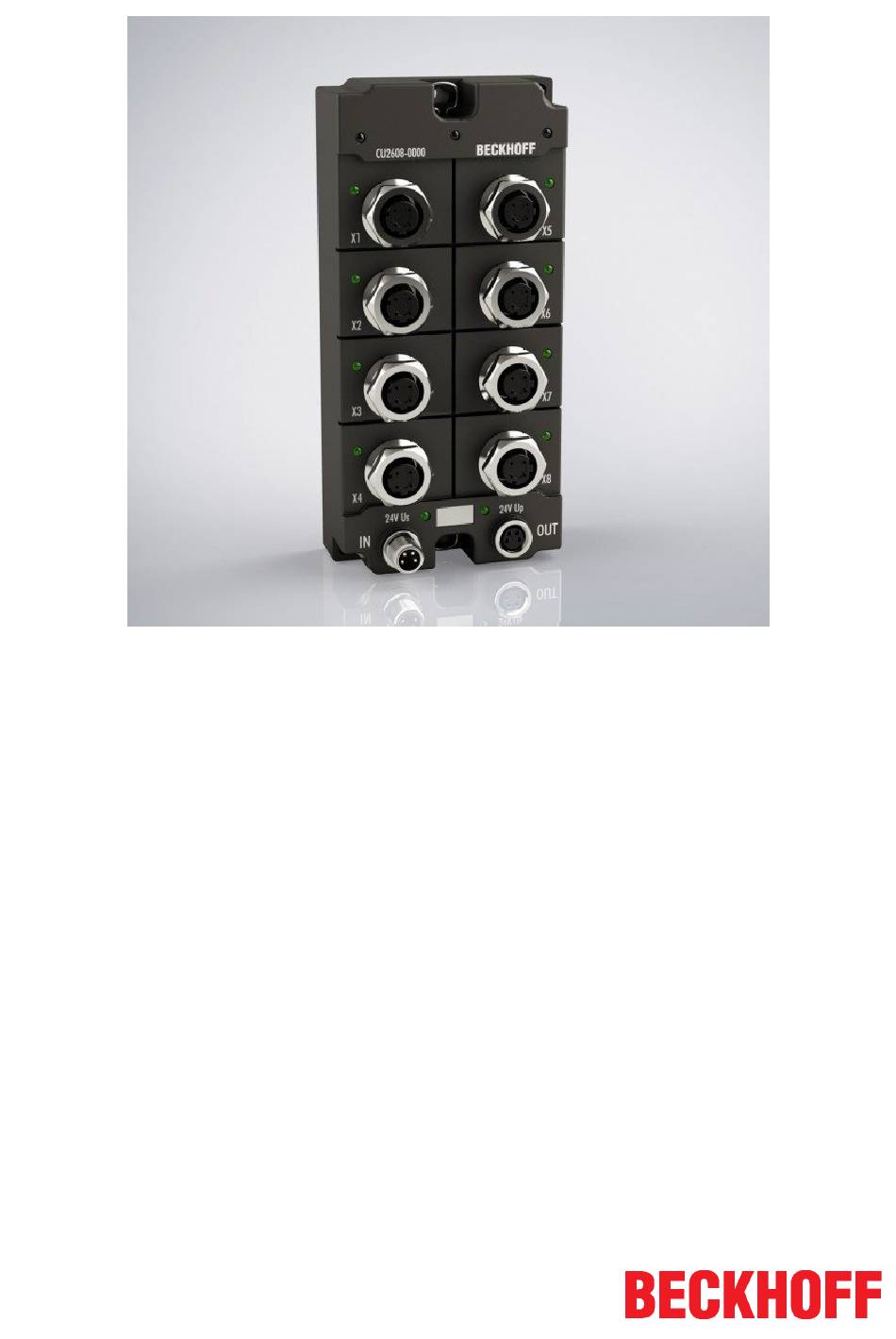

Abb. 1: CU2608 8-Port-Ethernet-Switch in Schutzart IP67 Der Ethernet-Switch CU2608 bietet acht d-kodierte M12-Ethernet-Ports. Switche leiten eingehende Ethernet- Frames gezielt an die Zielports weiter und vermeiden im Vollduplex-Modus Kollisionen. Sie sind universell in Automatisierungs- und Büronetzwerken einsetzbar. Die Montage erfolgt wahlweise über zwei zentrale 4 mm Schrauben oder über zwei diagonal angeordnete 3 mm Schrauben. -
Seite 8: Grundlagen Zur Funktion
Einzelfall zu prüfen, welcher Datendurchsatz durch den CU2208 erzielt werden kann. Bei Vollauslastung sind nicht mehr als 2 Ports gleichzeitig für Jumbo Frames zu nutzen. Da Jumbo Frames keiner Standardisierung unterliegen, ist im Einzelfall zu prüfen, ob die von der Applikation verwendeten Frames vom CU2208 unterstützt werden. Version: 2.0.0 CU2608... -
Seite 9: Technische Daten
Produktübersicht Technische Daten Technische Daten CU2608-0000 Bussystem Ethernet (sämtliche auf IEEE 802.3 basierende Protokolle) Store-and-Forward Switching-Mode, umanaged Anzahl Ethernet-Ports Ethernet-Interface 10BASE-T/100BASE-TX Ethernet mit M12, d-kodiert Leitungslänge bis 100 m CAT5, Switche beliebig kaskadierbar Baudrate 10/100 MBit/s, IEEE 802.3u Auto-Negotiation, Halb- oder Vollduplex bei 10 und 100 MBit/s möglich,... -
Seite 10: Montage Und Verkabelung
CuZn, vergoldet Stromweiterleitung max. 4 A Einbaulage beliebig Schutzart im verschraubten Zustand IP65/66/67 (gemäß EN 60529)/ Abmessungen (H x B ca. 126 x 30 x 26,5 mm ca. 126 x 60 x 26,5 mm x T) Gewicht ca. 125 g, je nach Modultyp ca. 250 g, je nach Modultyp Zulassungen CE, cULus Version: 2.0.0 CU2608... -
Seite 11: Montage
Die Montageschiene ist 500 mm lang und erlaubt bei einem Modulabstand von 2 mm die Montage von 15 schmalen Modulen. Sie kann applikationsspezifisch gekürzt werden. Anzugsmomente für Steckverbinder M8-Steckverbinder Es wird empfohlen die M8-Steckverbinder mit einem Drehmoment von 0,4 Nm festzuziehen. CU2608 Version: 2.0.0... -
Seite 12: Abb. 5 M8-Steckverbinder
Abb. 5: M8-Steckverbinder M12-Steckverbinder Es wird empfohlen die M12-Steckverbinder mit einem Drehmoment von 0,6 Nm festzuziehen. Abb. 6: M12-Steckverbinder Drehmomentschlüssel Korrektes Drehmoment sicherstellen Verwenden Sie die von Beckhoff lieferbaren Drehmomentschlüssel um die Steckverbinder festzuziehen (siehe Zubehör [} 20])! Hinweis Abb. 7: Drehmomentschlüssel Version: 2.0.0 CU2608... -
Seite 13: Powerkabel
0,50 m ZK2020-3334-0010 1,00 m ZK2020-3334-0020 2,00 m ZK2020-3334-0050 5,00 m Weitere verfügbare Powerkabel und die dazugehörigen Datenblätter finden Sie im Beckhoff Katalog oder auf unseren Internet-Seiten (http://www.beckhoff.de). Technische Daten Daten Bemessungsspannung nach IEC61076-2-101 30 V Verschmutzungsgrad nach IEC 60 664-1 Isolationswiderstand IEC 60 512-2 >10... -
Seite 14: Abb. 8 Spannungsabfall Stromversorgungsleitung
Montage und Verkabelung Abb. 8: Spannungsabfall Stromversorgungsleitung Beispiel: 8 m Powerkabel mit 0,34 mm² hat bei 4 A Belastung einen Spannungsabfall von 3,2 V. Version: 2.0.0 CU2608... -
Seite 15: Led-Anzeigen
Wegen Überlastung (Strom > 0,5 A) wurde die aus Versorgungsspannung Us erzeugte Sensorversorgung für alle daraus gespeisten Sensoren abgeschaltet. 24 V Up Versorgungsspannung Up nicht vorhanden (Peripheriespannung) leuchtet grün Versorgungsspannung Up vorhanden Die Peripheriespannung Up wird in der CU2608 nicht benötigt, sondern nur durchgeleitet. CU2608 Version: 2.0.0... -
Seite 16: Ethernet-Kabel
Download zur Verfügung steht. Ethernet nutzt vier Adern der Kabel für die Signalübertragung. Aufgrund der automatischen Leitungserkennung (Auto-Crossing) können Sie zwischen Ethernet-Geräten von Beckhoff sowohl symmetrisch (1:1) belegte, wie gekreuzte Kabel (Cross-Over) verwenden. Es folgt eine Auswahl (hier nur bis 10m) an Kabeln und Meterware. Weitere Kabel in verschiedenen Längen finden Sie im Beckhoff Gesamtkatalog und unter www.beckhoff.de. -
Seite 17: Abb. 12 Zk1090-6191-0Xxx
0,5 m 1,0 m 2,0 m 2,5 m 5,0 m 10 m ZK1090-6292-0xxx: M12-Buchse - RJ45-Stecker, fertig konfektioniert Abb. 13: ZK1090-6292-0xxx ZK1090-6292- 0005 0020 0050 0100 Länge 0,5 m 10 m ZK1090-9191-0xxx: 2 x RJ45-Stecker, Patch-Kabel Abb. 14: ZK1090-9191-0xxx CU2608 Version: 2.0.0... - Seite 18 1,0 m 2,0 m 3,0 m 4,0 m 5,0 m 10 m 15 m ZK1090-9191- 0200 0250 0300 0350 0400 0450 0500 Länge 20 m 25 m 30 m 35 m 40 m 45 m 50 m Version: 2.0.0 CU2608...
-
Seite 19: Anhang
Menge eintreten, die schädliche Wirkungen verursacht, wenn das Gehäuse für 30 Minuten in 1 m Tiefe in Wasser untergetaucht ist *) In diesen Schutzklassen wird nur der Schutz gegen Wasser definiert. Chemische Beständigkeit Die Beständigkeit bezieht sich auf das Gehäuse der Feldbus Box und den verwendeten Metallteilen. CU2608 Version: 2.0.0... -
Seite 20: Ethercat Box - Zubehör
ZB8800 Drehmomentsteckschlüssel mit Ratsche für angespritzte M8- Steckverbinder ZB8800-0001 Ratsche für feldkonfektionierbare M8-Steckverbinder ZB8800-0002 Ratsche für angespritzte M12-Steckverbinder Weiteres Zubehör Weiteres Zubehör finden Sie in der Preisliste für Feldbuskomponenten von Beckhoff und im Internet unter www.beckhoff.de. Hinweis Version: 2.0.0 CU2608... -
Seite 21: Support Und Service
Anhang Support und Service Beckhoff und seine weltweiten Partnerfirmen bieten einen umfassenden Support und Service, der eine schnelle und kompetente Unterstützung bei allen Fragen zu Beckhoff Produkten und Systemlösungen zur Verfügung stellt. Beckhoff Support Der Support bietet Ihnen einen umfangreichen technischen Support, der Sie nicht nur bei dem Einsatz einzelner Beckhoff Produkte, sondern auch bei weiteren umfassenden Dienstleistungen unterstützt:... - Seite 22 Montageschiene ........................Abb. 5 M8-Steckverbinder........................Abb. 6 M12-Steckverbinder........................Abb. 7 Drehmomentschlüssel ....................... Abb. 8 Spannungsabfall Stromversorgungsleitung ................Abb. 9 LEDs CU2608..........................Abb. 10 Versorgungsspannung....................... Abb. 11 ZK1090-6161-0xxx........................Abb. 12 ZK1090-6191-0xxx ........................Abb. 13 ZK1090-6292-0xxx ........................Abb. 14 ZK1090-9191-0xxx ........................
