3.2

Montage

Anschlüsse vor Verschmutzung schützen!
Schützen Sie während der Montage der Module alle Anschlüsse vor Verschmutzung! Die
Schutzart IP65 ist nur gewährleistet, wenn alle Kabel und Stecker angeschlossen sind!
Hinweis
Nicht benutzte Anschlüsse müssen mit den entsprechenden Steckern geschützt werden!
Steckersets siehe Katalog.
Module mit schmalem Gehäuse werden mit zwei M3-Schrauben montiert.
Module mit breitem Gehäuse werden mit zwei M3-Schrauben an den in den Ecken angeordneten oder mit
zwei M4-Schrauben an den zentriert angeordneten Befestigungslöchern montiert.
Die Schrauben müssen länger als 15 mm sein. Die Befestigungslöcher der Module besitzen kein Gewinde.
Beachten Sie bei der Montage, dass die Feldbusanschlüsse die Gesamthöhe noch vergrößert. Siehe Kapitel
Zubehör.
Montageschiene ZS5300-0001
Die Montageschiene ZS5300-0001 (500 mm x 129 mm) ermöglicht einen zeitsparenden Aufbau der Module.
Die Schiene besteht aus rostfreiem Stahl (V2A), ist 1,5 mm stark mit passend vorgefertigten M3-Gewinden.
Die Schiene hat 5,3 mm Langlöcher um sie mit M5-Schrauben an der Maschine zu befestigen.

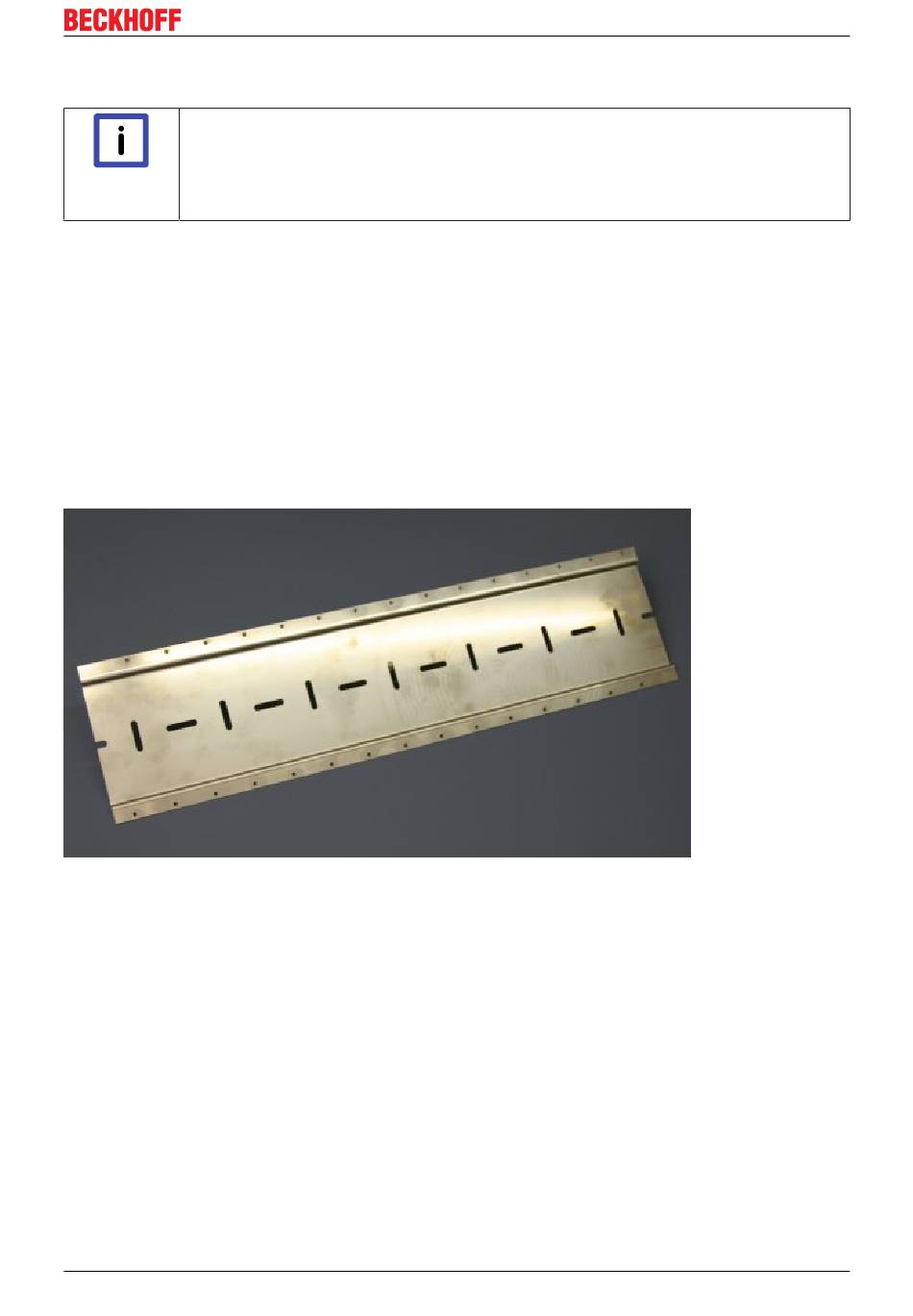

Abb. 4: Montageschiene
Die Montageschiene ist 500 mm lang und erlaubt bei einem Modulabstand von 2 mm die Montage von 15
schmalen Modulen. Sie kann applikationsspezifisch gekürzt werden.
3.3 Anzugsmomente für Steckverbinder
M8-Steckverbinder
Es wird empfohlen die M8-Steckverbinder mit einem Drehmoment von 0,4 Nm festzuziehen.
