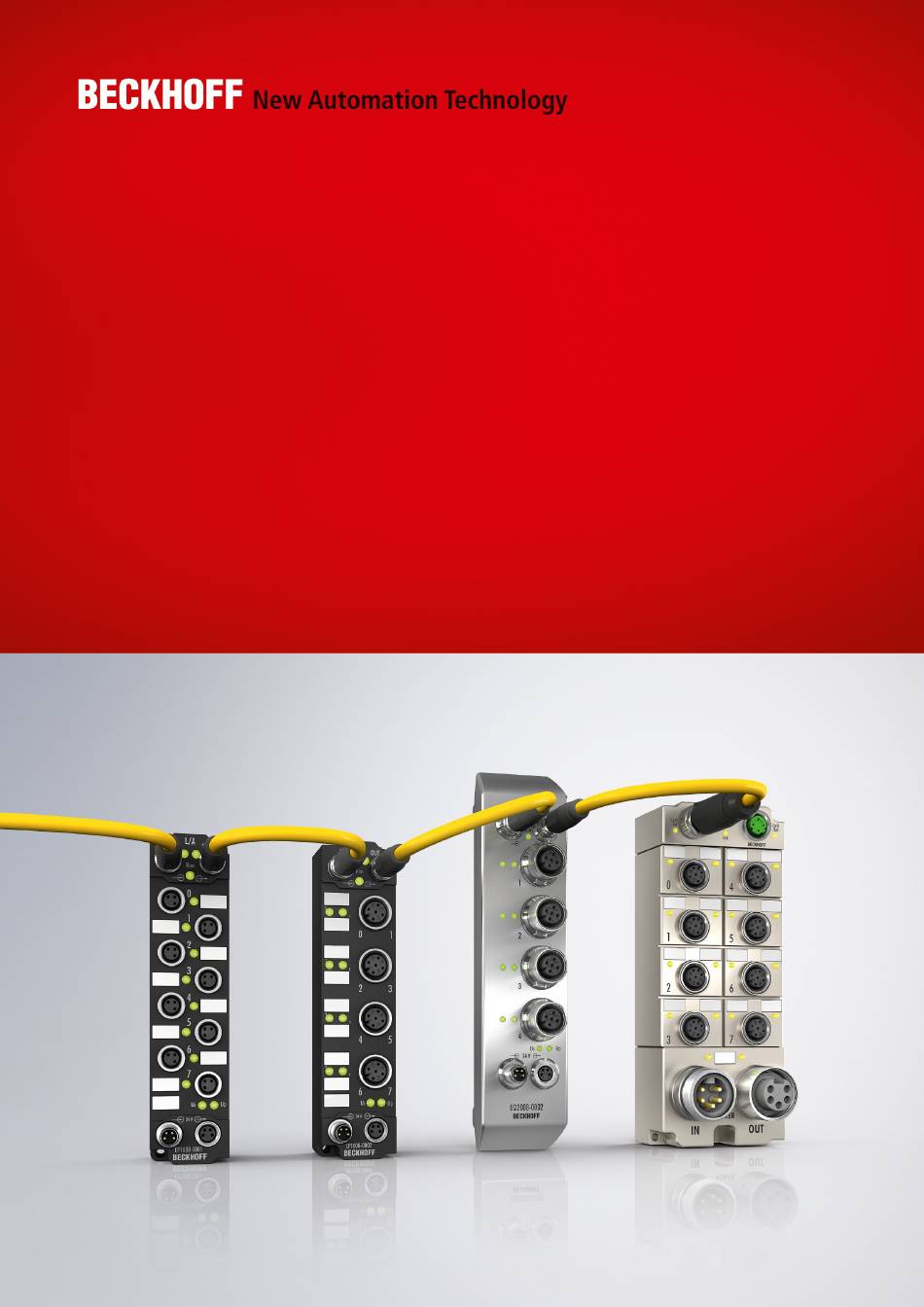

- Seite 1 Dokumentation | DE CU2608 8-Port-Ethernet-Switch in Schutzart IP67 01.07.2020 | Version: 2.1.0...
-
Seite 3: Inhaltsverzeichnis
Anzugsmomente für Steckverbinder .................... 13 Powerkabel ............................ 14 Leitungsverluste .......................... 15 LED-Anzeigen .......................... 16 Ethernet-Kabel.......................... 17 4 Anhang .............................. 20 Allgemeine Betriebsbedingungen .................... 20 EtherCAT Box- / EtherCAT-P-Box - Zubehör .................. 21 Versionsidentifikation von EtherCAT-Geräten ................. 22 4.3.1 Beckhoff Identification Code (BIC)................... 26 Support und Service ........................ 28 CU2608 Version: 2.1.0... - Seite 4 Inhaltsverzeichnis Version: 2.1.0 CU2608...
-
Seite 5: Vorwort
Patente: EP1590927, EP1789857, EP1456722, EP2137893, DE102015105702 mit den entsprechenden Anmeldungen und Eintragungen in verschiedenen anderen Ländern. ® EtherCAT ist eine eingetragene Marke und patentierte Technologie lizenziert durch die Beckhoff Automation GmbH, Deutschland. Copyright © Beckhoff Automation GmbH & Co. KG, Deutschland. -
Seite 6: Sicherheitshinweise
Die gesamten Komponenten werden je nach Anwendungsbestimmungen in bestimmten Hard- und Software- Konfigurationen ausgeliefert. Änderungen der Hard- oder Software-Konfiguration, die über die dokumentierten Möglichkeiten hinausgehen, sind unzulässig und bewirken den Haftungsausschluss der Beckhoff Automation GmbH & Co. KG. Qualifikation des Personals Diese Beschreibung wendet sich ausschließlich an ausgebildetes Fachpersonal der Steuerungs-, Automatisierungs- und Antriebstechnik, das mit den geltenden Normen vertraut ist. -
Seite 7: Ausgabestände Der Dokumentation
WW - Produktionswoche (Kalenderwoche) 29 - Produktionswoche 29 YY - Produktionsjahr 10 - Produktionsjahr 2010 FF - Firmware-Stand 02 - Firmware-Stand 02 HH - Hardware-Stand 01 - Hardware-Stand 01 Weitere Informationen zu diesem Thema: Versionsidentifikation von EtherCAT-Geräten [} 22]. CU2608 Version: 2.1.0... -
Seite 8: Produktübersicht
Abb. 1: CU2608 8-Port-Ethernet-Switch in Schutzart IP67 Der Ethernet-Switch CU2608 bietet acht d-kodierte M12-Ethernet-Ports. Switche leiten eingehende Ethernet- Frames gezielt an die Zielports weiter und vermeiden im Vollduplex-Modus Kollisionen. Sie sind universell in Automatisierungs- und Büronetzwerken einsetzbar. Die Montage erfolgt wahlweise über zwei zentrale 4 mm Schrauben oder über zwei diagonal angeordnete 3 mm Schrauben. -
Seite 9: Grundlagen Zur Funktion
Einzelfall zu prüfen, welcher Datendurchsatz durch den CU2208 erzielt werden kann. Bei Vollauslastung sind nicht mehr als 2 Ports gleichzeitig für Jumbo Frames zu nutzen. Da Jumbo Frames keiner Standardisierung unterliegen, ist im Einzelfall zu prüfen, ob die von der Applikation verwendeten Frames vom CU2208 unterstützt werden. CU2608 Version: 2.1.0... -
Seite 10: Technische Daten
Produktübersicht Technische Daten Technische Daten CU2608-0000 Bussystem Ethernet (sämtliche auf IEEE 802.3 basierende Protokolle) Store-and-Forward Switching-Mode, umanaged Anzahl Ethernet-Ports Ethernet-Interface 10BASE-T/100BASE-TX Ethernet mit M12, d-kodiert Leitungslänge bis 100 m CAT5, Switche beliebig kaskadierbar Baudrate 10/100 MBit/s, IEEE 802.3u Auto-Negotiation, Halb- oder Vollduplex bei 10 und 100 MBit/s möglich,... -
Seite 11: Montage Und Verkabelung
CuZn, vergoldet Stromweiterleitung max. 4 A Einbaulage beliebig Schutzart im verschraubten Zustand IP65/66/67 (gemäß EN 60529)/ Abmessungen (H x B ca. 126 x 30 x 26,5 mm ca. 126 x 60 x 26,5 mm x T) Gewicht ca. 125 g, je nach Modultyp ca. 250 g, je nach Modultyp Zulassungen CE, cULus CU2608 Version: 2.1.0... -
Seite 12: Montage
Die Schiene hat 5,3 mm Langlöcher um sie mit M5-Schrauben an der Maschine zu befestigen. Abb. 4: Montageschiene Die Montageschiene ist 500 mm lang und erlaubt bei einem Modulabstand von 2 mm die Montage von 15 schmalen Modulen. Sie kann applikationsspezifisch gekürzt werden. Version: 2.1.0 CU2608... -
Seite 13: Anzugsmomente Für Steckverbinder
Es wird empfohlen die M8-Steckverbinder mit einem Drehmoment von 0,4 Nm festzuziehen. Abb. 5: M8-Steckverbinder M12-Steckverbinder Es wird empfohlen die M12-Steckverbinder mit einem Drehmoment von 0,6 Nm festzuziehen. Abb. 6: M12-Steckverbinder Drehmomentschlüssel Korrektes Drehmoment sicherstellen Verwenden Sie die von Beckhoff lieferbaren Drehmomentschlüssel um die Steckverbinder festzu- ziehen (siehe Zubehör)! Abb. 7: Drehmomentschlüssel CU2608 Version: 2.1.0... -
Seite 14: Powerkabel
0,50 m ZK2020-3334-0010 1,00 m ZK2020-3334-0020 2,00 m ZK2020-3334-0050 5,00 m Weitere verfügbare Powerkabel und die dazugehörigen Datenblätter finden Sie im Beckhoff Katalog oder auf unseren Internet-Seiten (http://www.beckhoff.de). Technische Daten Daten Bemessungsspannung nach IEC61076-2-101 30 V Verschmutzungsgrad nach IEC 60 664-1 Isolationswiderstand IEC 60 512-2 >10... -
Seite 15: Leitungsverluste
überschritten werden. Achten Sie bei der Verkabelung darauf, dass bei 24 V Nennspannung ab einem Spannungsabfall von 6 V die Funktionalität der Module nicht mehr gewährleistet werden kann. Außerdem sind Spannungsschwankungen des Netzteils zu berücksichtigen. Abb. 8: Spannungsabfall Stromversorgungsleitung Beispiel: 8 m Powerkabel mit 0,34 mm² hat bei 4 A Belastung einen Spannungsabfall von 3,2 V. CU2608 Version: 2.1.0... -
Seite 16: Led-Anzeigen
Bedeutung 24 V Us Versorgungsspannung Us nicht vorhanden (Steuerspannung) leuchtet grün Versorgungsspannung Us vorhanden 24 V Up Versorgungsspannung Up nicht vorhanden (Peripheriespannung) leuchtet grün Versorgungsspannung Up vorhanden Die Peripheriespannung Up wird in der CU2608 nicht benötigt, sondern nur durchgeleitet. Version: 2.1.0 CU2608... -
Seite 17: Ethernet-Kabel
Download zur Verfügung steht. Ethernet nutzt vier Adern der Kabel für die Signalübertragung. Aufgrund der automatischen Leitungserkennung (Auto-Crossing) können Sie zwischen Ethernet-Geräten von Beckhoff sowohl symmetrisch (1:1) belegte, wie gekreuzte Kabel (Cross-Over) verwenden. Es folgt eine Auswahl (hier nur bis 10m) an Kabeln und Meterware. Weitere Kabel in verschiedenen Längen finden Sie im Beckhoff Gesamtkatalog und unter www.beckhoff.de. - Seite 18 ZK1090-6191- 0005 0010 0020 0025 0050 0100 Länge 0,5 m 1,0 m 2,0 m 2,5 m 5,0 m 10 m ZK1090-6292-0xxx: M12-Buchse - RJ45-Stecker, fertig konfektioniert Abb. 13: ZK1090-6292-0xxx ZK1090-6292- 0005 0020 0050 0100 Länge 0,5 m 10 m Version: 2.1.0 CU2608...
- Seite 19 1,0 m 2,0 m 3,0 m 4,0 m 5,0 m 10 m 15 m ZK1090-9191- 0200 0250 0300 0350 0400 0450 0500 Länge 20 m 25 m 30 m 35 m 40 m 45 m 50 m CU2608 Version: 2.1.0...
-
Seite 20: Anhang
Temperaturen >100°C nicht beständig Natriumlauge bei Raumtemperatur beständig (ph-Wert > 12) > 40°C unbeständig Essigsäure unbeständig Argon (technisch rein) beständig Legende • beständig: Lebensdauer mehrere Monate • bedingt beständig: Lebensdauer mehrere Wochen • unbeständig: Lebensdauer mehrere Stunden bzw. baldige Zersetzung Version: 2.1.0 CU2608... -
Seite 21: Ethercat Box- / Ethercat-P-Box - Zubehör
Wechselklinge für M8/SW9 für Drehmoment-Schraubwerkzeug ZB8801-0000 ZB8801-0002 Wechselklinge für M12/SW13 für Drehmoment-Schraubwerkzeug ZB8801-0000 ZB8801-0003 Wechselklinge für M12 feldkonfektionierbar/SW18 für Drehmoment- Schraubwerkzeug ZB8801-0000 Weiteres Zubehör Weiteres Zubehör finden Sie in der Preisliste für Feldbuskomponenten von Beckhoff und im Internet unter https://www.beckhoff.de CU2608 Version: 2.1.0... -
Seite 22: Versionsidentifikation Von Ethercat-Geräten
Dokumentation angegeben. Jeder Revision zugehörig und gleichbedeutend ist üblicherweise eine Beschreibung (ESI, EtherCAT Slave Information) in Form einer XML-Datei, die zum Download auf der Beckhoff Webseite bereitsteht. Die Revision wird seit 2014/01 außen auf den IP20-Klemmen aufgebracht, siehe Abb. „EL5021 EL- Klemme, Standard IP20-IO-Gerät mit Chargennummer und Revisionskennzeichnung (seit 2014/01)“. - Seite 23 Siehe dazu auch weiterführende Dokumentation im Bereich • IP67: EtherCAT Box • Safety: TwinSafe • Klemmen mit Werkskalibrierzertifikat und andere Messtechnische Klemmen Beispiele für Kennzeichnungen Abb. 15: EL5021 EL-Klemme, Standard IP20-IO-Gerät mit Seriennummer/ Chargennummer und Revisionskennzeichnung (seit 2014/01) CU2608 Version: 2.1.0...
- Seite 24 Anhang Abb. 16: EK1100 EtherCAT Koppler, Standard IP20-IO-Gerät mit Seriennummer/ Chargennummer Abb. 17: CU2016 Switch mit Seriennummer/ Chargennummer Abb. 18: EL3202-0020 mit Seriennummer/ Chargennummer 26131006 und eindeutiger ID-Nummer 204418 Version: 2.1.0 CU2608...
- Seite 25 Abb. 20: EP1908-0002 IP67 EtherCAT Safety Box mit Chargennummer/ DateCode 071201FF und eindeutiger Seriennummer 00346070 Abb. 21: EL2904 IP20 Safety Klemme mit Chargennummer/ DateCode 50110302 und eindeutiger Seriennummer 00331701 Abb. 22: ELM3604-0002 Klemme mit eindeutiger ID-Nummer (QR Code) 100001051 und Seriennummer/ Chargennummer 44160201 CU2608 Version: 2.1.0...
-
Seite 26: Beckhoff Identification Code (Bic)
Anhang 4.3.1 Beckhoff Identification Code (BIC) Der Beckhoff Identification Code (BIC) wird vermehrt auf Beckhoff-Produkten zur eindeutigen Identitätsbestimmung des Produkts aufgebracht. Der BIC ist als Data Matrix Code (DMC, Code-Schema ECC200) dargestellt, der Inhalt orientiert sich am ANSI-Standard MH10.8.2-2016. Abb. 23: BIC als Data Matrix Code (DMC, Code-Schema ECC200) Die Einführung des BIC erfolgt schrittweise über alle Produktgruppen hinweg. - Seite 27 Beispiel einer zusammengesetzten Information aus den Positionen 1 bis 4 und 6. Die Datenidentifikatoren sind zur besseren Darstellung jeweils rot markiert: Ein wichtiger Bestandteil des BICs ist die Beckhoff Traceability Number (BTN, Pos.-Nr. 2). Die BTN ist eine eindeutige, aus acht Zeichen bestehende Seriennummer, die langfristig alle anderen Seriennummern- Systeme bei Beckhoff ersetzen wird (z.
-
Seite 28: Support Und Service
Anhang Support und Service Beckhoff und seine weltweiten Partnerfirmen bieten einen umfassenden Support und Service, der eine schnelle und kompetente Unterstützung bei allen Fragen zu Beckhoff Produkten und Systemlösungen zur Verfügung stellt. Beckhoff Support Der Support bietet Ihnen einen umfangreichen technischen Support, der Sie nicht nur bei dem Einsatz einzelner Beckhoff Produkte, sondern auch bei weiteren umfassenden Dienstleistungen unterstützt:... -
