Dorr DLP-820 Gebrauchsanleitung

DLP-820 LED Dauerlicht
Gebrauchsanleitung
Liebe Kundin, lieber Kunde,
Vielen Dank, dass Sie sich für unser DÖRR DLP-820 LED Dauerlicht entschieden haben. Bitte lesen Sie die Anleitung vor Gebrauch sorgfältig durch.
Eigenschaften
Für brillante Video – und Fotoaufnahmen ist Licht mit genügend Beleuchtungsstärke erforderlich. Um Mischlicht zu vermeiden, ist es außerdem sinnvoll wenn
sich die Farbtemperatur der Beleuchtung einstellen lässt. Das DÖRR LED Dauerlicht DLP-820 vereint beide Eigenschaften. Es erreicht bei maximaler Leistung
6.300Lux/1m und kann stufenlos gedimmt werden. Die Farbtemperatur der langlebigen LEDs lässt sich stufenlos von 3.000K bis auf 7.000K einstellen. Für den
Außeneinsatz können Akkus mit Sony V-Anschluss verwendet werden. Am Leuchtenrahmen ist eine schwenkbare Halterung angebracht zur Montage des DLP-
820 auf einem Leuchtenstativ. Ein farbneutraler Diffusorfilter ist im Lieferumfang und macht das Licht noch weicher, was besonders bei Portraits sinnvoll ist.

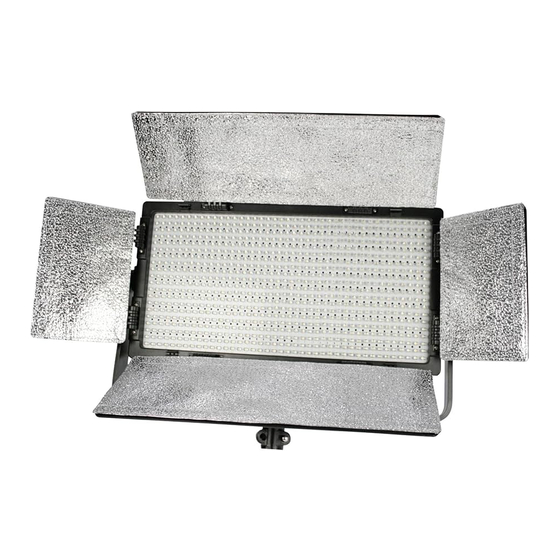

Nomenklatur
1. Leuchtenrahmen
2. LED Lampen
3. Abschirmklappen (abnehmbar)
4. LCD Monitor
5. Netzteil Buchse
6. An/Aus Schalter (0 = Aus / 1 = An)
7. Weiß Temperatur Regler (kaltes Licht)
8. Gelb Temperatur Regler (warmes Licht)
9. Akkuanschluss für Sony V Akkus
10. Schwenkbare Halterung
11. Akkuverriegelung
Technische Daten
Anzahl der LEDs 820
Beleuchtungsstärke max. 6.300 Lux (1m), dimmbar
Ausgangsleistung 52W
Farbtemperatur stufenlos einstellbar von 3.000K – 7.000K
Betriebsspannung DC-15V / 7A
Abmessungen
455 x 240 x 64mm
Größe Leuchtfläche 422 x 220mm
Akkuanschluss Sony V-Anschluss (Akku optional)
Lieferumfang LED Dauerlicht, Netzteil AC110-240V/DC 15V/7A, Diffusorfilter
Funktionen und Betrieb
1. Stecken Sie das Netzteil in die Netzteil Buchse (5). Bitte stellen Sie dabei sicher, dass der An/Ausschalter (6) auf „0" = Aus steht.
2. Stellen Sie die gewünschte Farbtemperatur durch Drehen der Regler 7 und 8 ein. Der eingestellte Wert wird im LCD Monitor (4) angezeigt.
a) Einstellung für wärmstes Licht:
Drehen Sie den Weiß Regler (7) gegen den Uhrzeigersinn auf die kleinste Stufe. Drehen Sie den Gelb Regler (8) im Uhrzeigersinn
auf die größte Stufe. Anzeige im LCD Monitor: 3000K.
b) Einstellung für kältestes Licht:
Drehen Sie den Weiß Regler (7) im Uhrzeigersinn auf die größte Stufe. Drehen Sie den Gelb Regler (8) gegen den Uhrzeigersinn
auf die kleinste Stufe. Anzeige im LCD Monitor: 7000K.
c) Einstellung für Tageslichttemperatur:
Drehen Sie beide Regler (7+8) im Uhrzeigersinn auf die größte Stufe. Die Farbtemperatur erreicht 5000K.
Optional Akku Befestigung (Akku nicht im Lieferumfang) Bringen Sie den Akku auf den Akkuanschluss an (9).
Um den Akku wieder abzunehmen, drücken Sie die Akkuverriegelung (11).
Sicherheitshinweise
1. Schalten Sie das Dauerlicht nach Gebrauch aus.
2. Bevor Sie das Dauerlicht mit der Stromquelle verbinden oder trennen, bitte immer vorher das Gerät auf 0=Aus schalten.
3. Öffnen und reparieren Sie das Gerät niemals selbst (Gefahr eines Stromschlags). Im Falle eines Defekts wenden Sie sich bitte an Fachpersonal.
4. Sorgen Sie für ausreichende Belüftung während des Betriebs. Schützen Sie das Dauerlicht vor Regen und feuchter Umgebung.
5. Um beste Beleuchtung zu gewähren, wischen Sie gelegentlich vorsichtig mit einem weichen, trockenen Tuch über die LED Fläche.
6. Verwenden Sie nur spezielle Sony V Li-Ion Akkus.
7. Bewahren Sie das Dauerlicht für Kinder unzugänglich an einem trockenen, staubfreien Ort auf.
WEEE Hinweis
Die WEEE (Waste Electrical and Electronic Equipment) Richtlinie, die als Europäisches Gesetz am 13. Februar 2003 in Kraft trat, führte zu einer umfassenden Änderung bei der Entsorgung aus-
gedienter Elektrogeräte. Der vornehmliche Zweck dieser Richtlinie ist die Vermeidung von Elektroschrott (WEEE bei gleichzeitiger Förderung dar Wiederverwendung, des Recyclings und anderer
Formen der Wiederaufbereitung, um Müll zu reduzieren. Das unten gezeigte WEEE Logo (Mülltonne) auf dem Produkt und auf der Verpackung weist darauf hin, dass das Produkt nicht im normalen
Hausmüll entsorgt werden darf. Sie sind dafür verantwortlich, alle ausgedienten elektrischen und elektronischen Geräte an entsprechenden Sammelpunkten abzuliefern. Eine getrennte Sammlung
und sinnvolle Wiederverwertung des Elektroschrottes hilft dabei, sparsamer mit den natürlichen Ressourcen umzugehen. Des Weiteren ist die Wiederverwertung des Elektroschrottes ein Beitrag
dazu, unsere Umwelt und damit auch die Gesundheit der Menschen zu erhalten. Weitere Informationen über die Entsorgung elektrischer und elektronischer Geräte, die Wiederaufbereitung und die
Sammelpunkte erhalten Sie bei den lokalen Behörden, Entsorgungsunternehmen, im Fachhandel und beim Hersteller des Gerätes.
RoHS-Konformität
Dieses Produkt entspricht der Richtlinie 2002/95/EG das Europäischen Parlamentes und das Rates vom 27. Januar 2003 bezüglich der
beschränkten Verwendung gefährlicher Substanzen in elektrischer und elektronischer Geräten RoHS sowie seiner Abwandlungen.
④ ⑤ ⑥
