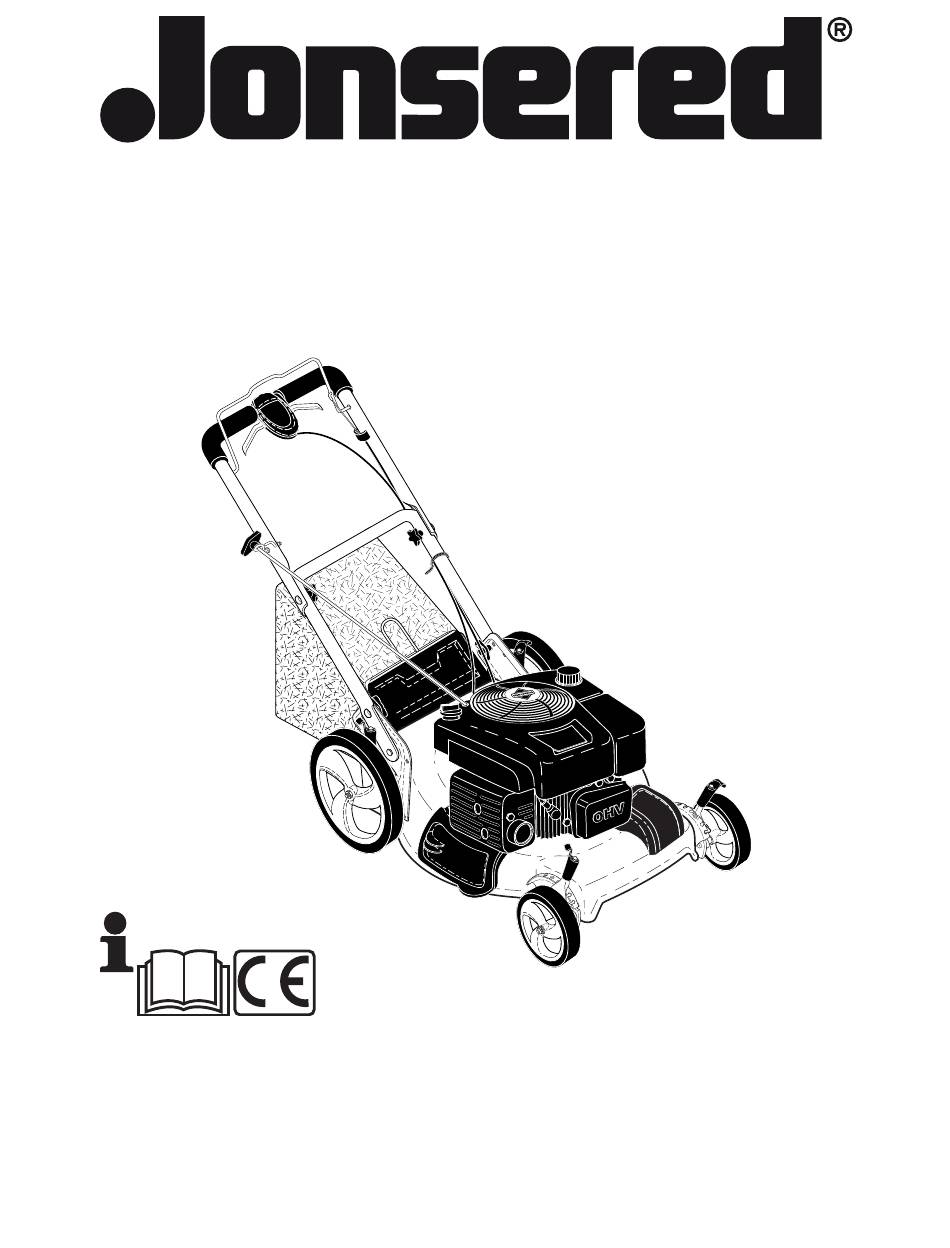

LM 2156CMDA
Instruction manual
Please read these in struc tions care ful ly
and make sure you un der stand them
before using this ma chine.
Anleitungshandbuch
Bitte lesen Sie diese Anleitungen sorg-
fältig durch und vergewissern Sie sich,
daß Sie diese verstehen, bevor Sie die
Maschine in Betrieb nehmen.
Original Instructions in English, all others are translations.
Manuel d'instructions
Lisez très attentivement et soyez
certain de comprende ces in struc -
tions avant d'utiliser cette machine.
Manual de las
instrucciones
Por favor lea cuidadosamente y
comprenda estas intrucciones antes
de usar esta maquina.
Instructieboekje
Lees deze instructies aandachtig
en zorg dat u ze begrijpt voordat
u deze machine gebruikt.
Manuale di istruzioni
Prima di utilizzare la macchina
leggete queste istruzioni con at-
tenzione ed accertatevi di averle
comprese bene.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Jonsered LM 2156CMDA
Inhaltszusammenfassung für Jonsered LM 2156CMDA
- Seite 1 LM 2156CMDA Instruction manual Manuel d’instructions Instructieboekje Please read these in struc tions care ful ly Lisez très attentivement et soyez Lees deze instructies aandachtig and make sure you un der stand them certain de comprende ces in struc - en zorg dat u ze begrijpt voordat before using this ma chine.
-
Seite 2: Inhaltsverzeichnis
CONTENTS INDICE SAFETY RULES ......PAGE 3-8 REGLAS DE SEGURIDAD ..SIVU 3-8 TECHNICAL DATA ........9 ESPECIFICACIONES TÉCNICAS ...9 OVERVIEW ..........10 SUMARIO ..........10 ASSEMBLY ........11-14 MONTAJE.........11-14 ADJUSTMENTS ........15 REGULACIÓN ........15 START AND STOP ......16-18 ARRANQUE Y PARADA ....16-18 USE ..........18-19 APLICACIÓN DEL CORTACÉSPED ..18-19 MAINTENANCE .......20-23 MANTENIMIENTO ......20-23... -
Seite 3: Maintenance And Storage
Safe Operation Prac tic es for Pe des tri an-Controlled Rotary Lawnmowers IMPORTANT: This cutting machine is ca pa ble of am pu tat ing hands and feet and throwing objects. Failure to observe the following safety instructions could result in serious injury or death. Training •... -
Seite 4: Sicherheitsvorkehrungen Für Handgeführte Rasenmäher Mit Rotationsklinge
Sicherheitsvorkehrungen für Handgeführte Rasenmäher mit Rotationsklinge WICHTIG: Diese mähmaschine kann hände und füsse abtrennen und gegenstände mit hoher geschwin- digkeit schleudern. Nichtbeachtung der folgenden sicherheitsvorschriften könnte schwere oder tödliche verletzungen zur folge haben. I. Schulung • Vor dem Starten der Maschine alle Blockierungen der •... -
Seite 5: Précautions D'utilisation
Mesures de sécurité d'utilisation d'une tondeuse à hélice horizontale à conducteur marchant ATTENTION: Cette tondeuse est capable d’amputer mains ou pieds et de projeter des objets. l’inobservation des règles de sécurité ci-dessous peut être la cause de blessures sérieuses voire mortelles. comme par exemple des défl... - Seite 6 Normas de funcionamiento seguro para cortacéspedes giratorios de pie IMPORTANTE: Esta maquina cortadora es capaz de amputar las manos y los pies y de lanzar objetos. Si no se observan las instrucciones de seguridad siguientes se pueden producir lesiones graves o la muerte. •...
-
Seite 7: Onderhoud En Opslag
Veilig werken met handbediende grasmaaimachines BELANGRIJK: Deze maaimachine kan handen en voeten amputeren en voorwerpen wegslingeren. Het niet opvolgen van deze veiligheidsinstructies kan ernstig of dodelijk letsel tot gevolg hebben. I. Training • Zet alle mes- en aandrijfkoppelingen in hun vrij voordat •... - Seite 8 Misure operative di sicurezza per rasaerba ATTENZIONE: Questo trattorino tosaerba ha una potenza suffi ciente ad amputare mani e piedi e a sca- gliare oggetti. La mancata osservanza delle seguenti istruzioni antinfortunistiche potrebbe causare lesioni gravi e persino il decesso della vittima. •...
-
Seite 9: Technical Data
These symbols may appear on your machine or in the literature supplied with the product. Learn and understand their meaning. Diese Symbole finden Sie auf Ihrer Maschine oder in Unterlagen, die mit dem Produkt ausgehändigt wurden. Bitte machen Sie sich mit deren Bedeutung vertraut. Ces symboles peuvent se trouver sur votre machine ou dans les publications fournies avec le produit. -
Seite 11: Assembly
ASSEMBLING Handle Pull up the handle in direction of the arrow. With the handle in up-turned position, tighten the wing-nuts. MONTAGE Griff Griff in Pfeilrichtung hochklappen. Anschließend Flügelmuttern anziehen. MONTAGE Manche Déployez le manche dans la direction de la flèche. Une fois le manche déployé, serrez les écrous à... - Seite 12 To Assemble and Attach Grass Catcher • Put grass catcher frame into grass bag with stiff part of bag on the bottom. • Slip vinyl bindings over frame. • The grass catcher is secured to the lawn mower housing when the rear door is lowered onto the grass catch er frame. Zusammensetzung und Montage des Grasfang- beutels •...
- Seite 13 To Empty Grass Catcher • To remove grass catcher, release en gine brake yoke to stop engine. • Lift up rear door and remove the grass catcher by the handle. • Do not drag the bag when emptying, it will cause unnecessary wear.
- Seite 14 To Convert Mower FOR REAR BAGGING - • Grass catcher installed. FOR MULCHING - • Rear door (1) closed. FOR DISCHARGING - • Rear door (1) closed. • Discharge guard (2) installed. Umrüsten des Mäweks VERWENDEN DES HECK-GRASFÄNGERS - • Grasfänger montiert. KOMPOSTIEREN DES SCHNITTGUTES - •...
-
Seite 15: Adjustments
Adjustment The mower can be set to different cutting levels. Adjust to de- sired cutting level by means of the lever at each wheel. Move the lever towards the wheel and set the cutting level. All wheels must be in the same height positions. Otherwise uneven cut- ting will result. -
Seite 16: Start Und Stopp
Starting and Stopping Place the mower on a flat surface. Note: not on gravel or similar. Fill the tank with petrol, not oil-blended. Do not fill with petrol while the engine is running. • To start a cold engine, push primer (3) times before trying to start. -
Seite 17: Starten En Stoppen
Arranque y Parada Colocar el cortacésped en una superficie llana (sin gravilla, guijarros, etc.). Rellenar el tanque de gasolina pura, sin aceite. No rellenar el tanque mientras está funcionando el motor. • Para arrancar un motor frio, empuje el cebador (3) veces antes de tratar de arrancar. -
Seite 18: Use
Drive Forward drive is engaged (1) and disengaged (2) with the gear shift lever (3) at the top of the handle. The farther toward the handle the lever is pulled, the faster the unit will travel. Lauf Das Ein- (1) und Asschalten (2) des Antribes geschieht mit Hilfe des Schalthebels (3) zuoberst am Handgriff. - Seite 19 Before mowing, objects such as twigs, toys and stones should be removed from the lawn. Bevor mit dem Mähen begonnen wird, sollten Zweige, Spiel- zeuge, Steine usw. von der Rasenfläche entfernt werden. Avant de commencer à tondre, il faut débarrasser la pelouse des branch es, des jouets, des pierres etc...
-
Seite 20: Maintenance
Maintenance Always remove the spark plug lead before repair, cleaning or main te nance work. After 5 hours running time, tighten screws and nuts. Check the oil. The spark plug must be at the highest point on the mower when it is tilted up. Wartung Ziehen Sie immer das Zündkerzenkabel ab, bevor Sie mit der Reparatur, Reinigung oder mit Wartungsarbeiten beginnen. - Seite 21 Annually (After end of season) Grinding and balancing the cutter blade. Remove the spark plug lead. Fitting and removing the blade require the use of protective gloves. Unscrew the cutter blade and deliver it to a service workshop for grinding and balancing. Tighten the screw properly when re as sem bling.
- Seite 22 Change oil after each season or after 25 hours running time. Run the engine warm, remove the spark plug lead. Remove the dipstick and drain oil. Fill with new oil. SAE 30 can be used. Ölwechsel einmal pro Jahr oder nach 25 Betriebsstunden. Den Motor warm laufen lassen, abstellen und das Zündkerzenkabel abziehen.
- Seite 23 Over time, ground speed may decrease. Adjust as follows: • Rotate nut (1) on the underside of the housing to tighten cable. Ground speed should increase. If ground speed remains the same, drive belt is worn and should be replaced. Mit der Zeit kann die Geschwindigkeit abnehmen.
-
Seite 24: General Information
GENERAL INFORMATION Transport Remove spark plug lead. Empty the petrol tank. Before public trans port ing, engine oil and petrol must be removed. ALGEMEINE ERLÄUTERUNGEN Transport Zienhen Sie das Zündkerzenkabel ab. Entleeren Sie den Benzintank. Bei Transport mit öffentlichen Verkehrsmittein ist der Benzin und Öltank zu entleeren.
