11-2 Technische Daten FI-Schutzschalter
Trockner-Bestellnummer
IDFA4E/6E/8E/11E-23-R
IDFA15E-23-R

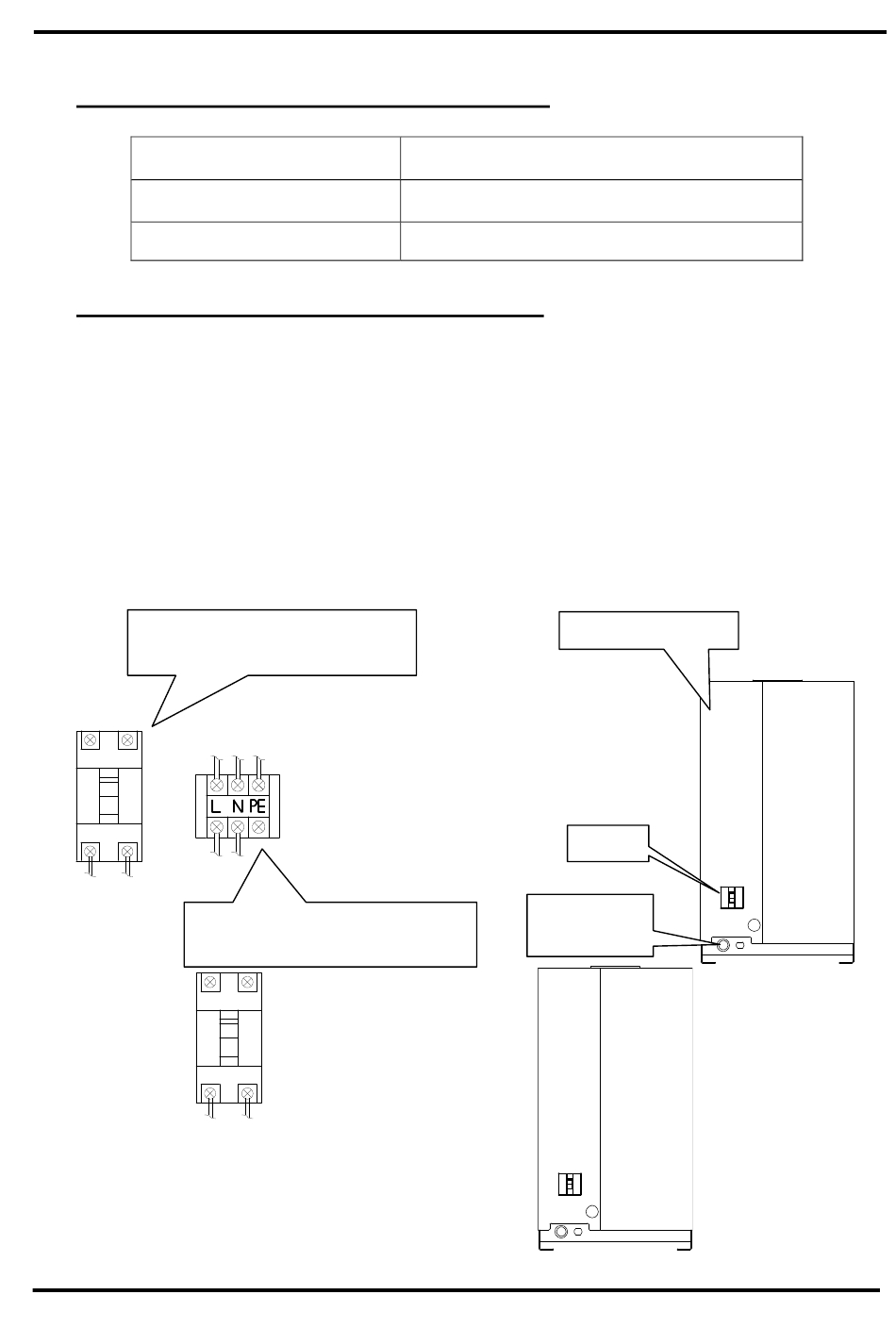

11-3 Anschluss an die Stromversorgung

Schließen Sie die Stromkabel folgendermaßen an.
1) Nehmen Sie die Platte auf der Rückseite ab.
2) Stecken Sie das vom Kunden bereitgestellte Stromkabel in die entsprechende Fassung und
führen Sie es durch die Öffnung in die Nähe der Klemmenleiste.
3) Verbinden Sie das Stromkabel mit der Klemme des Erdschlussstromunterbrechers.
4) Setzen Sie die Platte auf der Rückseite wieder auf.
Verbindung mit Stromkabel
Steckerbreite：max. 9.5 mm
L N
m
i
Verbindung mit Erdungskabel
Steckerbreite：max. 6.5 mm
EMBED Visio.Drawi
Technische Daten des Erdschluss-
stromunterbrechers
Nennstrom: 5 A, Stromempfindlichkeit: 30 mA
Nennstrom: 10 A, Stromempfindlichkeit: 30 mA
Abdeckung hinten
Elektrischer
Eingang
N
11 - 2
11 Spezifikationen der Option R
GFCI
