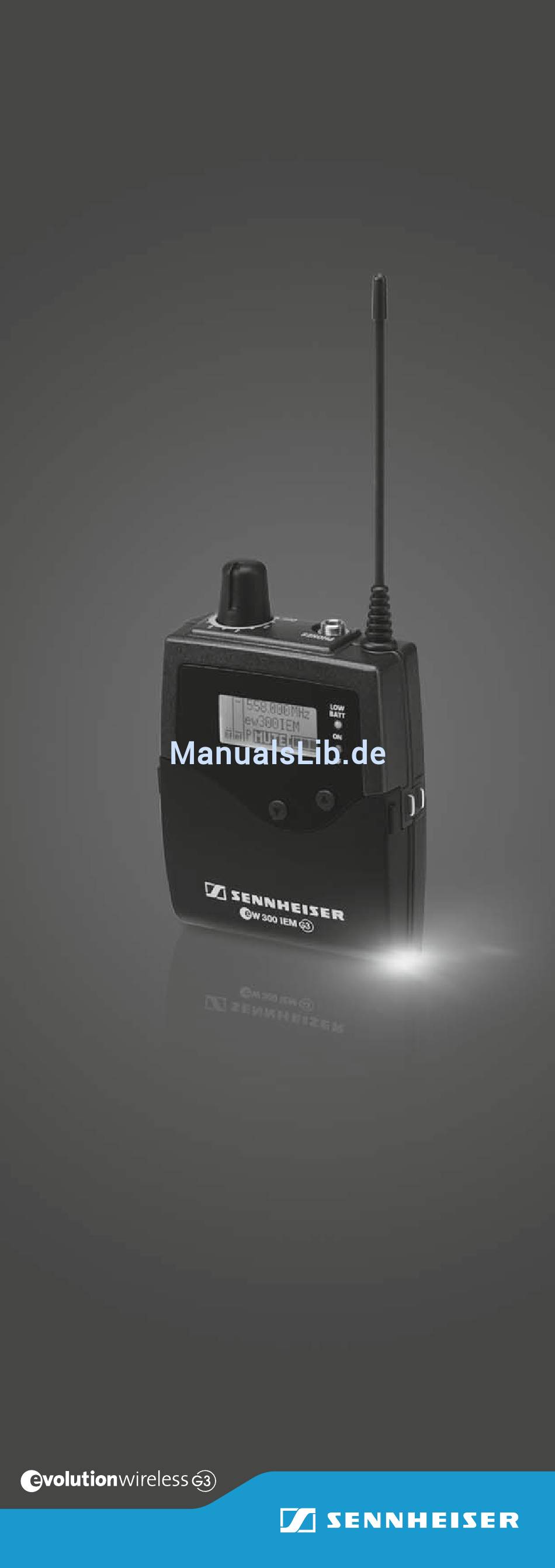

- Seite 1 EK 300 IEM Bedienungsanleitung...
- Seite 2 Tastensymbole / Button icons / Icônes de touches / Simboli dei tasti / Símbolos de las teclas /Toetssymbolen / Símbolos dos Символы кнопок botões / 按键图标 Taste button / Touche / Tasto di / Tecla Кнопка 键 Toets / Botão drücken / Press the button / Appuyez sur la touche Premere il tasto di...
-
Seite 3: Inhaltsverzeichnis
Inhalt Wichtige Sicherheitshinweise ................2 Der Diversity-Empfänger EK 300 IEM G3 ............3 Einsatzbereiche ....................3 Das Kanalbank-System ................... 3 Lieferumfang ......................4 Produktübersicht ....................5 Übersicht Diversity-Empfänger EK 300 IEM G3 ......... 5 Übersicht der Anzeigen .................. 6 Diversity-Empfänger in Betrieb nehmen ............7 Batterien oder Akkupack einsetzen ............. -
Seite 4: Wichtige Sicherheitshinweise
• Legen Sie das Produkt nicht in die Nähe von Wärmequellen wie Radiato- ren, Öfen oder anderen Apparaten (einschließlich Verstärkern), die Wärme erzeugen. • Verwenden Sie nur die von Sennheiser empfohlenen Zusatzprodukte/ Zubehörteile. • Lassen Sie alle Wartungsarbeiten von qualifiziertem Wartungspersonal durchführen. -
Seite 5: Der Diversity-Empfänger Ek 300 Iem G3
Der Diversity-Empfänger EK 300 IEM G3 Der Diversity-Empfänger EK 300 IEM G3 Dieser Diversity-Empfänger gehört zur Serie evolution wireless Generation 3 (ew G3). Die Serie bietet moderne und technisch ausgereifte Hochfrequenz-Übertragungsanlagen mit hoher Betriebssicherheit sowie einfacher und komfortabler Bedienung. Die jeweiligen Sender und Empfän- ger bieten drahtlose Audioübertragung für Monitoring in Studioqualität. -
Seite 6: Lieferumfang

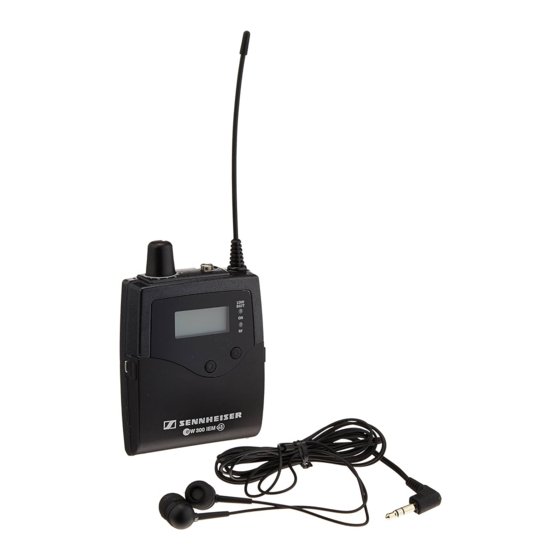

Diese Empfangsfrequenzen sind ggf. nicht intermodulationsfrei (siehe Seite 21). Lieferumfang Zum Lieferumfang des Diversity-Empfängers EK 300 IEM G3 gehören: 1 Diversity-Empfänger EK 300 IEM G3 2 Batterien 1,5 V Mignon AA 1 Ohrhörer IE 4 1 Bedienungsanleitung... -
Seite 7: Produktübersicht
Produktübersicht Produktübersicht Übersicht Diversity-Empfänger EK 300 IEM G3 ³ · » ¿ ² ´ ² ¹ ¶ º ¸ ¾ µ ¸ ³ Lautstärkeregler mit Ein-/Ausschalter · 3,5-mm-Stereo-Klinkenbuchse, verschraubbar (PHONES) Massekontakt wird von Antenne II genutzt » Antenne I ¿... -
Seite 8: Übersicht Der Anzeigen
Produktübersicht Übersicht der Anzeigen Nach dem Einschalten zeigt der Diversity-Empfänger die Standardanzeige „Frequenz/Name“ an. Alternative Darstellungen finden Sie auf Seite 10. Die Hinterleuchtung des Displays wird nach ca. 20 s automatisch reduziert. 519.150 ew300 IEM MUTE Anzeige Bedeutung Funksignal-Pegel „RF“ Diversity-Zweig: (Radio Frequency) Antenneneingang I ist aktiv... -
Seite 9: Diversity-Empfänger In Betrieb Nehmen
Diversity-Empfänger in Betrieb nehmen Diversity-Empfänger in Betrieb nehmen Batterien oder Akkupack einsetzen Sie können den Diversity-Empfänger mit Batterien (Typ Mignon AA, 1,5 V) oder mit dem wiederaufladbaren Sennheiser-Akkupack BA 2015 (optiona- les Zubehör) betreiben. ¸ Drücken Sie die beiden Entriegelungstasten und klappen Sie die µ... -
Seite 10: Diversity-Empfänger An Der Kleidung Befestigen
Diversity-Empfänger in Betrieb nehmen Diversity-Empfänger an der Kleidung befestigen Mit dem Gürtelclip können Sie den Diversity-Empfänger z. B. am Hosen- bund befestigen. Sie können den Diversity-Empfänger auch so an der Kleidung befestigen, dass die Antenne nach unten zeigt. Nehmen Sie dazu den Gürtelclip heraus und setzen Sie ihn um 180°... -
Seite 11: Diversity-Empfänger Bedienen
Diversity-Empfänger bedienen Diversity-Empfänger bedienen Um eine Funkverbindung herzustellen, gehen Sie wie folgt vor: 1. Schalten Sie den Sender ein (siehe die Bedienungsanleitung des Sen- ders). 2. Schalten Sie den Diversity-Empfänger ein (siehe nächsten Abschnitt). Die Verbindung wird aufgebaut, die Anzeige Funksignal-Pegel „RF“ des Diversity-Empfängers reagiert. -
Seite 12: Tastensperre Vorübergehend Ausschalten
Diversity-Empfänger bedienen Tastensperre vorübergehend ausschalten Die automatische Tastensperre können Sie im Menü „Auto Lock“ einstellen (siehe Seite 16). Wenn Sie die Tastensperre eingeschaltet haben, müssen Sie sie vorübergehend ausschalten, um den Diversity-Empfänger zu bedie- nen: Drücken Sie die Taste SET. In der Anzeige erscheint „Locked“. -
Seite 13: Menü Bedienen
Menü bedienen Menü bedienen Ein besonderes Merkmal der Sennheiser evolution wireless Serie G3 ist die gleichartige, intuitive Menüstruktur. Dadurch ist es möglich, auch unter Stress, wie auf der Bühne oder in laufenden Sendungen, schnell und prä- zise in den Betrieb einzugreifen. -
Seite 14: So Arbeiten Sie Mit Dem Bedienmenü
Menü bedienen Anzeige Funktion des Menüpunkts Seite Advanced erweitertes Menü „Advanced Menu“ aufrufen Exit Menü verlassen und zur aktuellen Standardan- – zeige zurückkehren „Easy Setup“ Reset List freigeben aller belegten Frequenz-Presets Current List Auswahl eines freien Frequenz-Presets Scan New List automatische Suche nach nicht belegten Emp- fangsfrequenzen (Frequenz-Preset-Scan) Exit... -
Seite 15: Eingabe Abbrechen
Menü bedienen Drücken Sie die Taste SET, um den Menüpunkt aufzurufen. Drücken Sie die Taste UP/DOWN / , um die Kanalbank ein- zustellen. Drücken Sie die Taste SET, um die Wahl zu bestätigen. Drücken Sie die Taste UP/DOWN / , um den Kanal einzu- stellen. -
Seite 16: Einstellungen Im Bedienmenü
Einstellungen im Bedienmenü Einstellungen im Bedienmenü Hauptmenü „Menu“ Rauschsperren-Schwelle einstellen – „Squelch“ Squelch Squelch Menu Squelch „Squelch” aufrufen Squelch einstellen Eingabe speichern „Stored“ Einstellbereich: 5 dB bis 25 dBμV in 2-dB-Schritten, abschaltbar Die Rauschsperre „Squelch“ unterbindet Rauschen bei ausgeschaltetem Sender bzw. wenn am Diversity-Empfänger keine ausreichende Sendeleis- tung mehr zur Verfügung steht. -
Seite 17: Scan New List
Einstellungen im Bedienmenü Menüpunkt Funktion des Menüpunkts Scan New List Automatische Suche nach nicht belegten Empfangsfre- quenzen (Frequenz-Preset-Scan). Sind Empfangsfre- quenzen belegt, werden sie gesperrt, sind sie nicht belegt, werden sie freigegeben. Nach dem Frequenz-Pre- set-Scan können Sie ein freies Frequenz-Preset auswäh- len. - Seite 18 Einstellungen im Bedienmenü Balance einstellen – „Balance“ Balance Balance Menu Balance „Balance” aufrufen Balance einstellen Eingabe speichern „Stored“ Sie können die Balance in 31 Schritten einstellen. Im Focus-Betrieb (siehe nächster Abschnitt) können Sie die Balance außerdem mit der Taste UP/ DOWN einstellen, solange eine Standardanzeige angezeigt wird.
-
Seite 19: Erweitertes Menü „Advanced Menu
Einstellungen im Bedienmenü Erweitertes Menü „Advanced Menu“ Um in das erweiterte Menü „Advanced Menu“ zu gelangen: Wählen Sie im Hauptmenü den Menüpunkt „Advanced“ aus. Empfangsfrequenzen und Kanalbänke „U1“ bis „U6“ einstellen – „Tune“ Wenn Sie den Diversity-Empfänger auf eine Systembank einge- stellt haben und den Menüpunkt „Tune“... -
Seite 20: Pilot Tone
Einstellungen im Bedienmenü Advanced Menu Tu n e Tu n e Tune 519.150 MHz 519.150 MHz 519.150 MHz B.Ch: U1. 1 B.Ch: U5. „Tune“ Kanalbank einstellen Kanal einstellen; erweitert aufrufen und bestätigen Eingabe speichern „Stored“ Drücken Sie die Taste UP/DOWN / , um die Kanalbank ein- zustellen. -
Seite 21: Volume Boost Lautstärkeanhebung Einstellen
Sie können den Kontrast der Anzeige in 16 Stufen einstellen. Menüpunkt einstellen und Profile laden – „Engineer Mode“ Im Engineer Mode können Sie mit Ihrem Empfänger EK 300 IEM G3 Einstel- lungen von anderen EK-Empfängern auslesen und als Profile speichern. -
Seite 22: Einstellungen Des Bedienmenüs Zurücksetzen
Einstellungen im Bedienmenü Rufen Sie den Menüpunkt „Profiles List“ auf. Wählen Sie ein freies Profil aus (ein Profil ohne Frequenzeintrag). Drücken Sie die Taste SET. Im Display des Empfängers erscheint „ “. Halten Sie den Empfänger mit der Infrarot-Schnittstelle vor die Infra- rot-Schnittstelle eines weiteren Empfängers EK. -
Seite 23: Sender Sr 300 Iem G3 Auf Diversity-Empfänger Abstimmen
Sobald Sie die Sync-Funktion ausführen, werden die aktuell einge- stellte Kanalbank und der aktuell eingestellte Kanal des Senders sowie die im Untermenü „Sync-Settings“ aktivierten Parameter über die Inf- rarot-Schnittstelle auf den Empfänger EK 300 IEM G3 übertragen. Sender auf intermodulationsfreie Kanäle einstellen (Easy Setup... -
Seite 24: Sender Mit Diversity-Empfängern Synchronisieren (Sync)
Frei eingestellte Frequenzen sind ggf. nicht intermodulationsfrei Wenn Sie eine der Kanalbänke „U1“ bis „U6“ verwenden, ist ggf. nicht sichergestellt, dass die Empfangsfrequenzen untereinander intermodulationsfrei sind. Dadurch kann der Empfang gestört werden. Kontaktieren Sie Ihren Sennheiser-Partner, um intermodulati- onsfreie Frequenzen ermitteln (siehe www.sennheiser.com). -
Seite 25: Diversity-Empfänger Reinigen Und Pflegen
Diversity-Empfänger reinigen und pflegen Wählen Sie an einem Diversity-Empfänger innerhalb dieser Kanalbank einen Kanal aus und weisen Sie diesem Kanal eine Empfangsfrequenz zu (siehe Seite 17). Synchronisieren Sie den Sender, der mit diesem Diversity-Empfänger eine Übertragungsstrecke aufbauen soll, mit diesem Empfänger (siehe Bedienungsanleitung des Senders). -
Seite 26: Wenn Störungen Auftreten
(siehe eingeschaltet Seite 14) Nehmen Sie Kontakt zu Ihrem Sennheiser-Partner auf, wenn mit Ihrer Übertragungs-Anlage Probleme auftreten, die nicht in der Tabelle stehen oder sich die Probleme nicht mit den in der Tabelle aufgeführten Lösungs- vorschlägen beheben lassen. -
Seite 27: Technische Daten
≥80 dB Blocking Rauschsperre (Squelch) Off, 5 bis 25 dBμV in 2-dB-Schritten Pilotton-Squelch Auswertung abschaltbar Niederfrequenzeigenschaften Kompandersystem Sennheiser Signal/Rauschabstand ca. 90 dB (1 mV, Spitzenhub) ≤ 0,9 % Klirrfaktor 2 x 100 mW an 32 Ω Ausgangsleistung bei 2,4 V,... -
Seite 28: Herstellererklärungen
698 MHz Steckerbelegung 3,5-mm-Klinkenstecker Herstellererklärungen Garantie Sennheiser electronic GmbH & Co. KG übernimmt für dieses Produkt eine Garantie von 24 Monaten. Die aktuell geltenden Garantiebedingungen können Sie über das Internet www.sennheiser.com oder Ihren Sennheiser-Partner beziehen. In Übereinstimmung mit den folgenden Anforderungen •... - Seite 30 Sennheiser electronic GmbH & Co. KG Am Labor 1, 30900 Wedemark, Germany www.sennheiser.com Publ. 05/13, 549123/A01...
