- Seite 1 Dante™-Schnittstelle SL DI 4 XLR Bedienungsanleitung Sennheiser electronic GmbH & Co. KG Am Labor 1, 30900 Wedemark, Germany, www.sennheiser.com Publ. 10/19 A01...

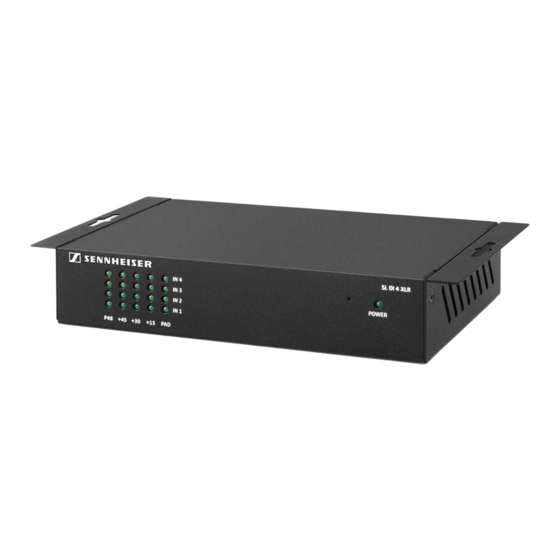

- Seite 2 Dante™ Schnittstelle SL DI 4 XLR Dante™ Schnittstelle SL DI 4 XLR Das SL DI 4 XLR ist ein Dante™ Interface mit vier Eingängen. Damit können drahtlose Mikrofonemp- fänger oder Mic/Line-Eingänge in ein Dante™ System eingebunden werden. Dank seiner kleinen Bauform kann das SL DI 4 XLR nahezu an jedem beliebigen Ort montiert werden, damit es sich nahe an den Audioquellen befindet und möglichst wenig störungsanfällige Analogkabel benötigt werden.
-
Seite 3: Produktübersicht Und Anzeigeelemente Vorderseite
DATA POE + DATA PWR LINK Anschlussklemmen für die Reihenschaltung der Spannungsversorgung Eingang und Ausgang für mehrere Geräte PWR LINK Eingangsbuchse für optionales Netzteil (Sennheiser NT 12-50CS) DC IN Buchse Dante™ Ethernet-Buchse DATA Buchse Dante™ Ethernet-Buchse mit Power-over-Ethernet-Funktion POE + DATA Buchse analoge Audio-Eingänge... -
Seite 4: Spannungsversorgung Herstellen
POE + DATA PWR LINK Spannungsversorgung über optionales Netzteil Sennheiser NT 12-50CS Um das SL DI 4 XLR über das optionale Netzteil Sennheiser NT 12-50CS mit Spannung zu versorgen: DC IN Schließen Sie das Netzteil Sennheiser NT 12-50CS an die Buchse des SL DI 4 XLR an. -
Seite 5: Audiosignale Anschließen
Dante™ Schnittstelle SL DI 4 XLR Spannungsversorgung in Reihe schalten Über die Buchsen PWR LINK IN können Sie die Spannungsversorgung mehrerer Geräte in Reihe schalten. Die Anzahl der Geräte, die Sie in Reihe schalten können, ist begrenzt. • Netzteil NT 12-50CS -> maximal 3 Geräte •... -
Seite 6: Sl Di 4 Xlr Mithilfe Der Software Sl Di Control Konfigurie- Ren
Sämtliche Einstellungen der Ein- und Ausgänge des SL DI 4 XLR werden über die Software SL DI CONTROL angepasst. Die Software können Sie auf der Produktseite des SL DI 4 XLR unter www.sennheiser.com oder im globalen Downloadbereich der Sennheiser-Webseite unter www.sennheiser.com/download herunterladen. -
Seite 7: Einstellungen Ändern
Dante™ Schnittstelle SL DI 4 XLR Verbindung mit einem SL DI 4 XLR herstellen Um die Verbindung mit einem SL DI 4 XLR herzustellen: Wählen Sie aus dem Aufklappmenü oben rechts das gewünschte SL DI 4 XLR aus. In der Liste finden Sie alle SL DI 4 XLR-Geräte, die sich im selben Netzwerk befinden wie der PC, auf dem die Software SL DI CONTROL ausgeführt wird. - Seite 8 Dante™ Schnittstelle SL DI 4 XLR Einstellungen speichern oder laden Sie können vorgenommene Einstellungen als Presets oder als Dateien speichern. Um Einstellungen zu speichern: Klicken Sie auf das Speicher-Symbol oben links in der Navigation. Der folgende Dialog öffnet sich. Um die Einstellungen als Preset zu speichern: Wählen Sie im Fenster Device Preset ein Preset aus der Aufklappliste, in dem Sie die Einstellun- gen speichern möchten.
-
Seite 9: Geräte Identifizieren
Dante™ Schnittstelle SL DI 4 XLR Geräte identifizieren Wenn Sie mehrere SL DI 4 XLR-Geräte verwenden und wissen möchten, welches Gerät in der Soft- ware welcher Hardware in Ihrer Installation entspricht, können Sie dies über die Identify-Funktion herausfinden. Aktivieren Sie das Kontrollkästchen Identify oben rechts. Am zugehörigen SL DI 4 XLR blinken alle vier LEDs PAD. - Seite 10 Dante™ Schnittstelle SL DI 4 XLR Am SL DI 4 XLR werden über die LEDs der Eingänge IN 1, IN 3 IN 4 folgende Statusinformationen angezeigt: Eingang 1: SYNC IN 4 IN 3 IN 1 Beide LEDs PTP wird synchronisiert. IN 2 leuchten: IN 1...
- Seite 11 Dante™ Schnittstelle SL DI 4 XLR Eingang 3: ERR IN 4 IN 3 IN 2 IN 3 Beide LEDs Capability is corrupted leuchten: IN 1 IN 4 IN 3 IN 3 leuchtet: Memory Stack Overflow IN 2 IN 1 Eingang 4: SYS IN 4 IN 3...
