Betriebsanleitung

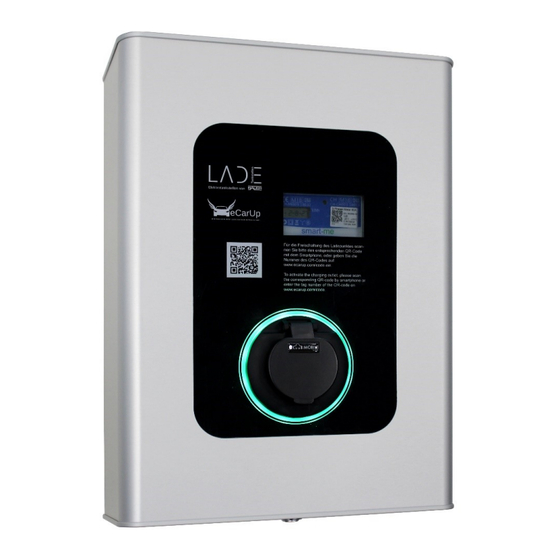

Wallbox standard mit eCarUp-Anbindung
ENTWURF_Betriebsanleitung_Wallbox_standard_eCarUp_Ref01_
FT
Gebr. Bauer GbR
Gebr. Bauer GbR
Breitenbergstr. 2
Breitenbergstr. 2
87719 Mindelheim
87719 Mindelheim
Deutschland
Deutschland
Tel. +49 (0)8261 - 7656 – 0
Tel. +49 (0)8261 - 7656 – 0
Fax. +49 (0)8261 - 7656 - 56
Fax. +49 (0)8261 - 7656 - 56
info@bzr-bauer.de
info@bzr-bauer.de
www.bzr-bauer.de
www.bzr-bauer.de
18.04.2019 16:26
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Bauer Wallbox standard
Inhaltszusammenfassung für Bauer Wallbox standard
- Seite 1 Betriebsanleitung Wallbox standard mit eCarUp-Anbindung Gebr. Bauer GbR Gebr. Bauer GbR Breitenbergstr. 2 Breitenbergstr. 2 87719 Mindelheim 87719 Mindelheim Deutschland Deutschland Tel. +49 (0)8261 - 7656 – 0 Tel. +49 (0)8261 - 7656 – 0 Fax. +49 (0)8261 - 7656 - 56 Fax.
-
Seite 2: Inhaltsverzeichnis
Inhalt Vorwort ............................. 3 1.1. Hinweise zu diesem Handbuch ..................3 1.2. Sicherheitshinweise in dieser Anleitung ................3 1.3. Sicherheitshinweise zum Gerät ..................4 1.4. Bestimmungsgemäße Verwendung ................... 4 1.5. Allgemeine Produkthinweise ....................5 1.6. Gebrauchshinweise ......................5 Montage ............................ 6 2.1. -
Seite 3: Vorwort
1.1. Hinweise zu diesem Handbuch Herzlichen Glückwunsch, dass sie sich für eine Bauer Wallbox entschieden haben. Die vorliegende Anleitung dokumentiert die Schritte und Optionen, die zur Inbetriebnahme und zur Bedienung der Ladestation notwendig sind. Für eine möglichst schnelle und übersichtliche Orientierung nutzen Sie bitte das Inhaltsverzeichnis. -
Seite 4: Sicherheitshinweise Zum Gerät
▪ Bei nicht bestimmungsgemäßer Verwendung. Einsatz von nicht qualifiziertem Fachpersonal. ▪ Die Ladestationen von Bauer werden ständig dem neuesten Stand der Wissenschaft und Technik angepasst. Die Gebr. Bauer GbR behält sich daher technische Änderungen vor. 1.4. Bestimmungsgemäße Verwendung Die Ladestation von Bauer dient zum Aufladen von Elektro- bzw. Hybridfahrzeugen gemäß der Ladebetriebsart 3. -
Seite 5: Allgemeine Produkthinweise
1.5. Allgemeine Produkthinweise Die Ladestation von Bauer entspricht dem aktuellen Stand der Technik und erfüllt alle bestehenden sicherheitstechnischen Vorgaben, Richtlinien und Normen. Die Sicherheitshinweise in dieser Anleitung dienen dazu, einen ordnungsgemäßen und sicheren Betrieb zu gewährleisten. Eine Zuwiderhandlung oder Nichtbeachtung der Sicherheitshinweise und Anweisungen in dieser Anleitung kann zu elektrischem Schlag, Brand und/oder schweren Verletzungen führen. -
Seite 6: Montage
2. Montage 2.1. Auspacken Gefahr von Sachschaden durch unsachgemäße Handhabung! Kollisionen und Stöße können die Wallbox beschädigen. Bewegen Sie die Wallbox mit größtmöglicher Vorsicht. Verwenden Sie eine weiche Unterlage zum Abstellen der Wallbox. 2.2. Öffnen der Haube Die Haube kann mittels dem mitgelieferten Schlüssel entriegelt und geöffnet werden. Hierzu den Schlüssel auf der Unterseite der Wallbox stecken und drehen. -
Seite 7: Befestigung
2.3. Befestigung Lebensgefahr durch elektrischen Strom! Bei Kollisionen, z. B. mit Fahrzeugen, kann es zu gefährlichen Entladungen kommen. Elektrostatische Entladungen können zu schweren Verletzungen führen. Für bestmöglichen Schutz des Ladesystems: Stellen Sie sicher, dass das Ladesystem mit einem geeigneten Fundament und entsprechender Verankerung im Boden ausgestattet ist. -
Seite 8: Anschluss
2.5. Anschluss Lebensgefahr durch Stromschlag! Bauteile stehen unter elektrischer Spannung. Die Berührung von stromführenden Teilen kann zu elektrischem Schlag, Verbrennungen oder Tod führen. Vor Arbeiten am Ladesystem trennen Sie die Anlage von der Stromversorgung. ▪ ▪ Stellen Sie sicher, dass während der Arbeiten die Stromversorgung unterbrochen bleibt. ▪... -
Seite 9: Klemmblock
2.5.1. Klemmblock Abbildung 4: Klemmblock Abbildung 5: Anschlussschema Anschlussklemmen bis 25mm². Der Leitungsquerschnitt ist vom ausführenden Elektriker zu bestimmen. 2.5.2. Absicherung bauseits Die Zuleitung ist bauseits mit einem Leitungsschutzschalter Typ C abzusichern (Tabelle 1: bauseitige Absicherung) Tabelle 1: bauseitige Absicherung Wallbox Leistung Leitungsschutzschalter Typ C bauseits 1-phasig 20A... -
Seite 10: Entsorgung
Ein Simulationsgerät für Elektrofahrzeuge sind bei der Gebr. Bauer GbR erhältlich (EV-Simbox). Wenn ein gefahrloser Betrieb des Ladesystems nicht möglich ist: ▪ Setzen Sie das Ladesystem außer Betrieb. Beheben Sie den Fehler. ▪ 2.7. Entsorgung Die Entsorgung von Altgeräten muss nach den landesüblichen und regionalen Gesetzen und Richtlinien erfolgen. -
Seite 11: Typisierung
Abbildung 6: Beispiel Typenschild 5. Kurzbeschreibung Mit der Bauer Wallbox Standard eCarUp ist es möglich, die Ladung am angeschlossenen Fahrzeug von überall via App zu steuern. Die Wallbox bietet so eine einfache Möglichkeit, den Energieverbrauch in Echtzeit zu visualisieren und die Ladung am Elektrofahrzeug zu starten oder zu beenden. -
Seite 12: Integration
6. Integration Laden Sie die kostenlose eCarUp App im Apple Store oder im Google-Playstore runter Verbinden Sie Ihr Smartphone mit dem WLAN Ihres Netzwerks Erstellen Sie einen eCarUp Account Wechseln Sie in den Stationsmodus Klicken Sie auf Gerät hinzufügen Scannen Sie den QR-Code auf der Haube der Wallbox oder des eCarUp Zählers ( dieser ist in der Ladestation verbaut) Wählen Sie das WLAN aus, mit dem der eCarUp Zähler verbunden werden soll und geben Sie das „WLAN-Passwort“... - Seite 13 Drücken Sie den Knopf T1 10 Sekunden lang bis das WLAN-Zeichen auf dem Display beginnt zu blinken. Hierzu müssen Sie die Wallbox öffnen. Lebensgefahr durch Stromschlag! Bauteile stehen unter elektrischer Spannung. Die Berührung von stromführenden Teilen kann zu elektrischem Schlag, Verbrennungen oder Tod führen. T1-Knopf 10 sec WLAN-Aktivierung...
- Seite 14 Gehen Sie auf www.smart-me.com und loggen Sie sich mit Ihrem eCarUp Account ein. Drücken Sie auf den Reiter «Elektrizität» Wählen Sie die kürzlich hinzugefügte Ladestation aus. Wählen sie «Editieren» ENTWURF_Betriebsanleitung_Wallbox_standard_eCarUp_Ref01_ Seite 14 von 22 18.04.2019 16:26...
- Seite 15 Unter der Option «Ausgänge und Eingänge» (15a), schalten Sie bitte Ausgang 0 auf «digitaler Ausgang» (15b), Ausgang 1 auf «PWM Signal Ausgang» und Eingang1 auf «digitaler Eingang» um und drücken Sie auf Speichern (16). Die Wallbox ist jetzt fertig eingerichtet. Bitte vergessen Sie Speichern nicht. Sie können nun die Ladung über die eCarUp App starten ENTWURF_Betriebsanleitung_Wallbox_standard_eCarUp_Ref01_ Seite 15 von 22...
-
Seite 16: Störung
7. Störung Die Ladestation ist für eine maximale Betriebssicherheit und einen möglichst zuverlässigen Ladebetrieb ausgelegt. Über die FI- Schutzschalter und die DC-Fehlerstromerkennung pro Ladekreis wird jede interne Betriebsstörung erkannt und unmittelbar abgeschaltet. Sofern es in der Praxis zu einer Störung kommen sollte, wird diese über die LED angezeigt. Maßnahmen zur Wiederherstellung des Betriebs dürfen nur von qualifiziertem Fachpersonal durchgeführt werden. - Seite 17 unter www.ecarup.com. ▪ LED Anzeige dunkel Wenn die LED Anzeige dunkel ist überprüfen Sie die Steuersicherung bzw. das Leuchtmittel sowie die Steckverbindung zum Leuchtmittel. Abbildung 7:Steuersicherung ▪ LED Anzeige rot Mögliche Fehlerursache: Gefallener FI-Schutzschalter DC Fehlerauslösung ENTWURF_Betriebsanleitung_Wallbox_standard_eCarUp_Ref01_ Seite 17 von 22 18.04.2019 16:26...
-
Seite 18: Wartung
9. Wartung 1/2- Jähr- Wartungsarbeiten jähr- lich Bemerkung/Erledigungsvermerke lich 1. Elektrische Prüfung nach DIN-VDE 0100- 610: 1.1 Isolationsprüfung nach DIN 0413-2 1.2 Schleifenwiderstandsmessung nach DIN VDE 0413-3 1.3 Prüfung der Zusatzschutzeinrichtung (FI) nach DIN VDE 0413-6 1.4 Drehfeld nach DIN VDE-0413-7 2. -
Seite 19: Technische Daten
10. Technische Daten Gehäuse Außenaufstellung UV-Beständigkeit Material Eloxiertes Aluminium E6 EV1 nach Din 17611 Farbgebung EV1 nach Din 17611 + optional kundenspezifische Folierung Höhe/Breite/Tiefe [mm] 463 x 336 x 171 mm (HxBxT) Gewicht (Ladebox) ca. 15kg Eingangsgrößen/Stromanschluss Spannung 400V 3-phasig Strom Anschlussquerschnitt 2x16mm²... - Seite 20 Zähler MID zugelassen Zertifizierungen Ladeinfrastruktur für E-Fahrzeuge IEC/EN 61851-1 und IEC/EN 61851-22 Garantie 1 Jahr An den verschiedenen Komponenten der Wallbox liegen bis zu 400V an. Alle in dieser Anleitung beschriebenen Arbeiten dürfen ausschließlich von qualifiziertem Personal durchgeführt werden. Bei allen Arbeiten sind grundsätzlich die Berufsgenossenschaftlichen Vorschriften (BGVR) und andere gesetzliche Vorschriften einzuhalten.
-
Seite 21: Konformitätserklärung
11. Konformitätserklärung ENTWURF_Betriebsanleitung_Wallbox_standard_eCarUp_Ref01_ Seite 21 von 22 18.04.2019 16:26... - Seite 22 ENTWURF_Betriebsanleitung_Wallbox_standard_eCarUp_Ref01_ Seite 22 von 22 18.04.2019 16:26...
