C
ONNEXIONS AVEC ADAPTATEUR POUR CONSOLE ET MODEM
Le tableau suivant dresse la liste des définitions des connecteurs RJ-45. Lorsque vous
utilisez un port UART standard, les ports de console et de modem utilisent tous deux cette
configuration.
RJ-45 Signal
1 Request To Send
(Requête d'envoi)
2 Data Terminal Ready
(Terminal prêt)
3 Transmitted Data
(Données transmises)
4, 5 Signal Ground
(Retour commun du
signal)
6 Received Data
(Données reçues)
7 Not Connected
(Non connecté)
8 Clear To Send
(Signal de voie libre)

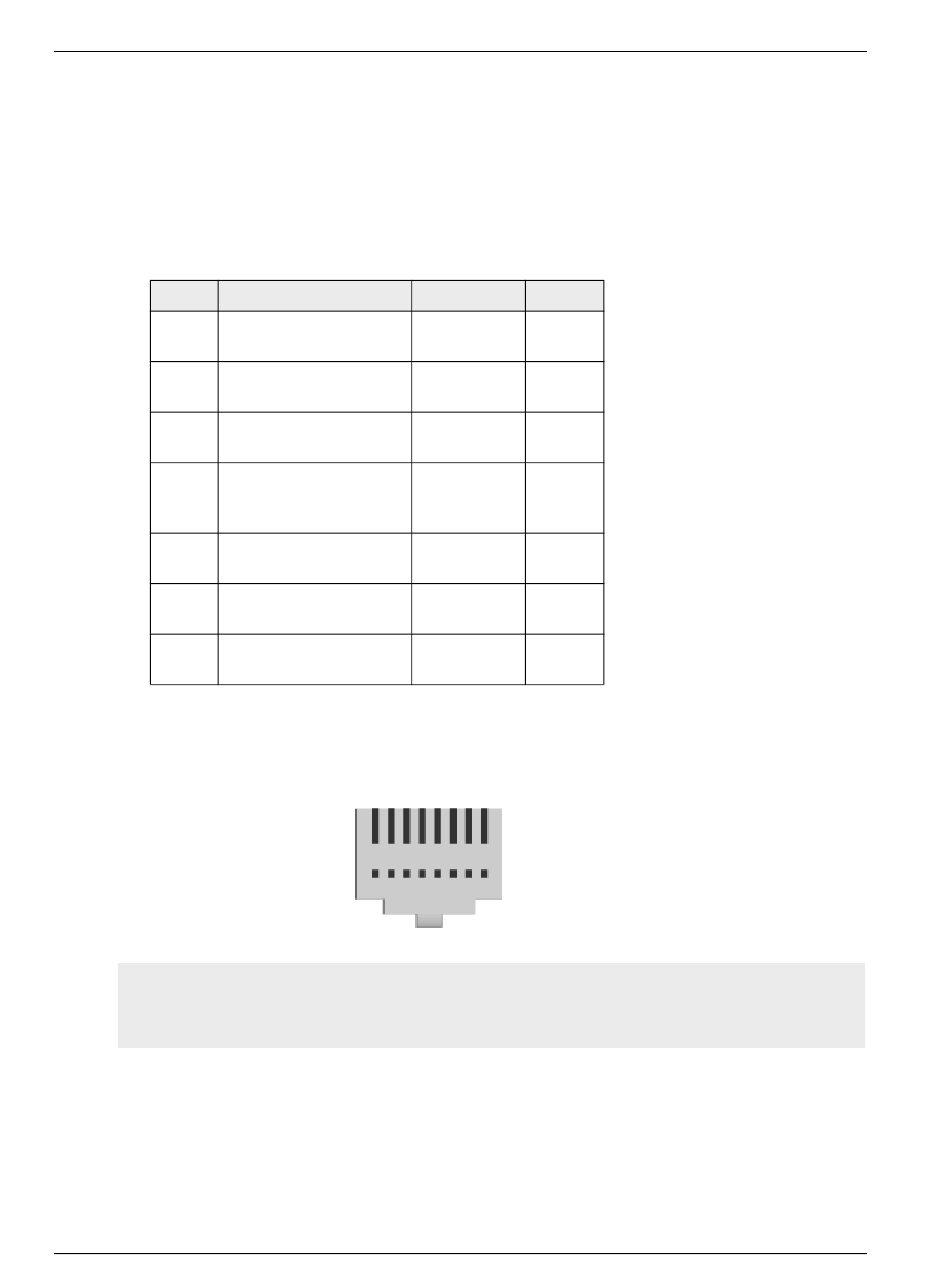

L'illustration suivante représente le brochage du port de connexion RJ-45 sur l'unité
NetScreen :
Remarque : si vous utilisez le câble de console fourni avec l'appareil NetScreen pour le
connecter à un modem, vous devez vous procurer et installer un adaptateur simulateur de
modem sur le connecteur du modem.
66
Abréviation DCE
RTS Entrée
DTR Entrée
TD Entrée
SGND N/A
RD Sortie
CTS Sortie
8 7 6 5 4 3 2 1
