Specifications - System Sensor M200I-RF Installations- Und Bedienungsanleitung

94 mm
+
67 g
(33 g)
Figure 1 : Plaque arrière de fixation
25.5 mm
Figure 2 : Installation des piles et roues codeuses
COMPARTIMENT
DES PILES
ROUES CODEUSES DE MISE EN SERVICE
MANUEL D'INSTALLATION ET DE MAINTENANCE
INDICATEUR DISTANT A LED POUR SYSTEME RADIO
51 mm
=
100 g
25.5 mm
19 mm
60 mm
15 mm
ATTENTION A
LA POLARITE
+
2 x Duracell
Ultra 123
X10 X1
Pittway Tecnologica S.r.l. Via Caboto 19/3, 34147 TRIESTE, Italy
M200I-RF
DESCRIPTION
L'indicateur radio distant M200I-RF est un dispositif RF fonctionnant
sur piles, conçu pour une utilisation avec les dispositifs du système
RF System Sensor via un système adressable de détection incendie
(utilisant un protocole de communication propriétaire compatible).
Ce dispositif à LED multicolores est associé à un transmetteur RF
sans fil et offre une visibilité grand angle pour les alarmes. Il a pour
fonction de refléter l'état de la sortie distante du dispositif RF qui lui
est associé. Il ne dispose pas d'une adresse de boucle ; ses roues
codeuses sont uniquement utilisées pour l'installation.
36.5 mm
Le M200I-RF répond aux exigences des norme
concerne la conformité avec la directive RED.

SPECIFICATIONS

Tension d'alimentation:
Courant d'alimentation:
60°C
Courant de LED rouge:
-10°C Piles:
Durée de vie des piles:
Bande fréquence radio:
Puissance de sortie RF:
Portée:
Humidité relative :
Indice IP:
INSTALLATION
Cet équipement et tout câblage associé doivent être installés
conformément aux codes et règlementations en vigueur.

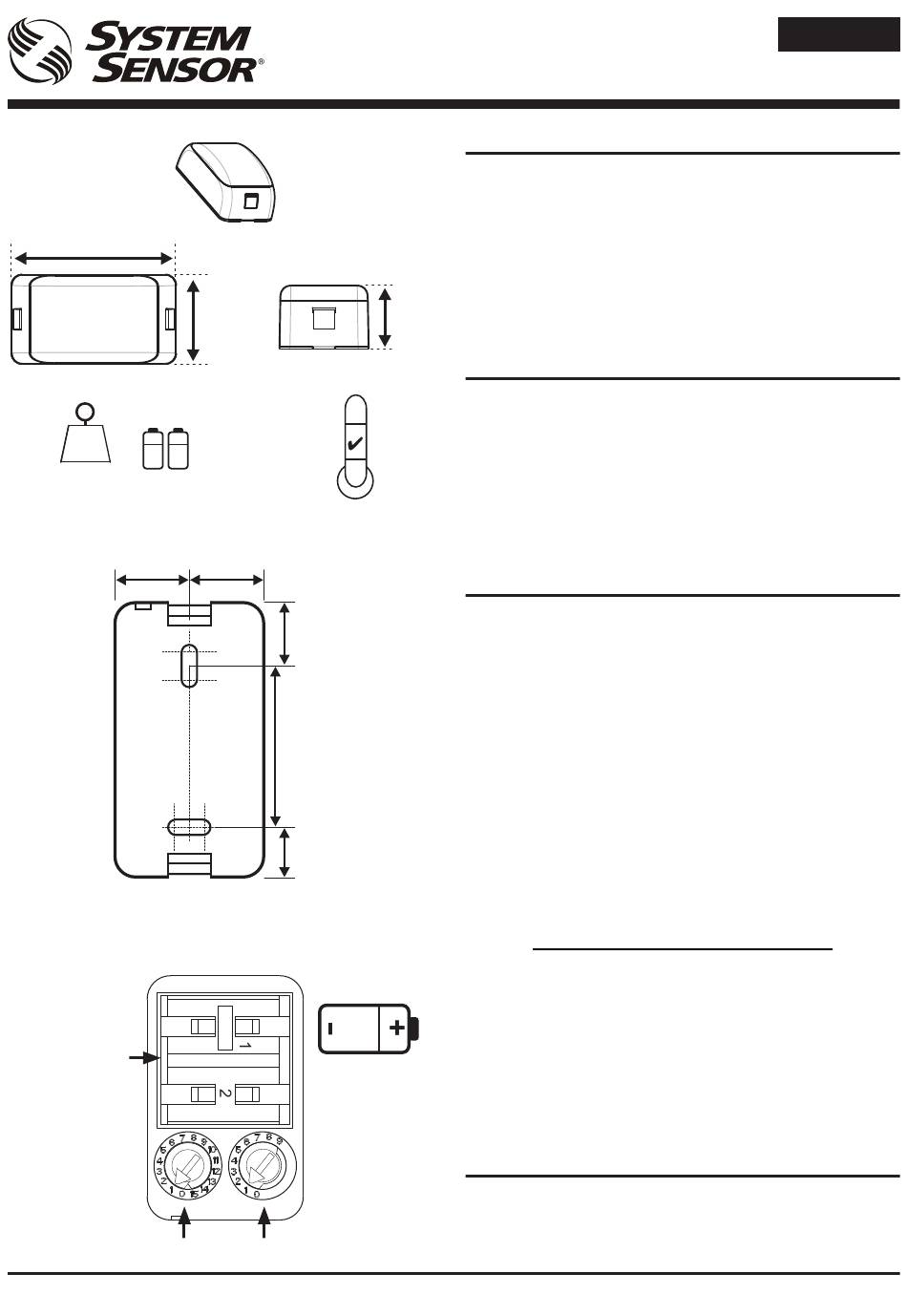

La Figure 1 présente les orifices d'installation sur la plaque arrière.
Utiliser des vis M3 d'une longueur adaptée à la surface de montage
pour fixer le dispositif. Bien que le dispositif semble symétrique, noter
qu'il ne peut être monté que d'une seule manière sur la base.
La distance entre les dispositifs du système radio doit être au
minimum de 1 m.
La Figure 2 présente l'installation des piles et l'emplacement des roues
codeuses de mise en service.
Réglage des roues codeuses de mise en service
Ce dispositif ne dispose pas d'une adresse de boucle ; ses roues
codeuses sont uniquement utilisées pour la mise en service radio. La
valeur à utiliser sur les roues codeuses sera définie à l'étape de la
conception ; se reporter aux données de conception du réseau. Régler
les deux roues codeuses à l'aide d'un tournevis afin de les placer sur
les chiffres souhaités.
S'assurer de régler les roues codeuses avant d'insérer les piles.
Installation des piles – Remarque importante
Installer les piles uniquement au moment de la mise en service.
Lors de l'installation des piles, s'assurer de respecter la polarité.
Respecter les indications d'utilisation du fabricant et les
exigences pour la mise au rebut des piles en toute sécurité.
Visser la plaque arrière en position sur le mur à l'aide des orifices
de fixation fournis. Une fois les roues codeuses réglées et les piles
installées, orienter l'indicateur distant correctement, bien en face des
ergots de la plaque arrière, et le pousser fermement à sa place.
Dépose de l'indicateur distant de la plaque arrière
Avec le pouce et un doigt d'une main, appuyer sur les deux ergots de
fixation aux extrémités de l'unité et sortir l'indicateur de sa base.
PROGRAMMATION
Pour fonctionner dans un réseau maillé, l'indicateur RF distant doit
être configuré avec les paramètres réseau. Le dispositif doit donc être
mis en service pour charger les paramètres réseau dans l'indicateur
distant.
FRANÇAIS
2014/53/EU
3,3 V Courant Continu (CC) max.
30 μA à 3 VCC (type en mode de fonc-
tionnement normal, LED distante éteinte)
9 mA (max.)
2 x Duracell Ultra123
5 ans à 25°C
865-870 MHz;
14 dBm (max.)
200 m (type, à l'air libre)
10% à 93% (sans condensation)
équivalent au niveau IP30
en ce qui
I56-6235-001
