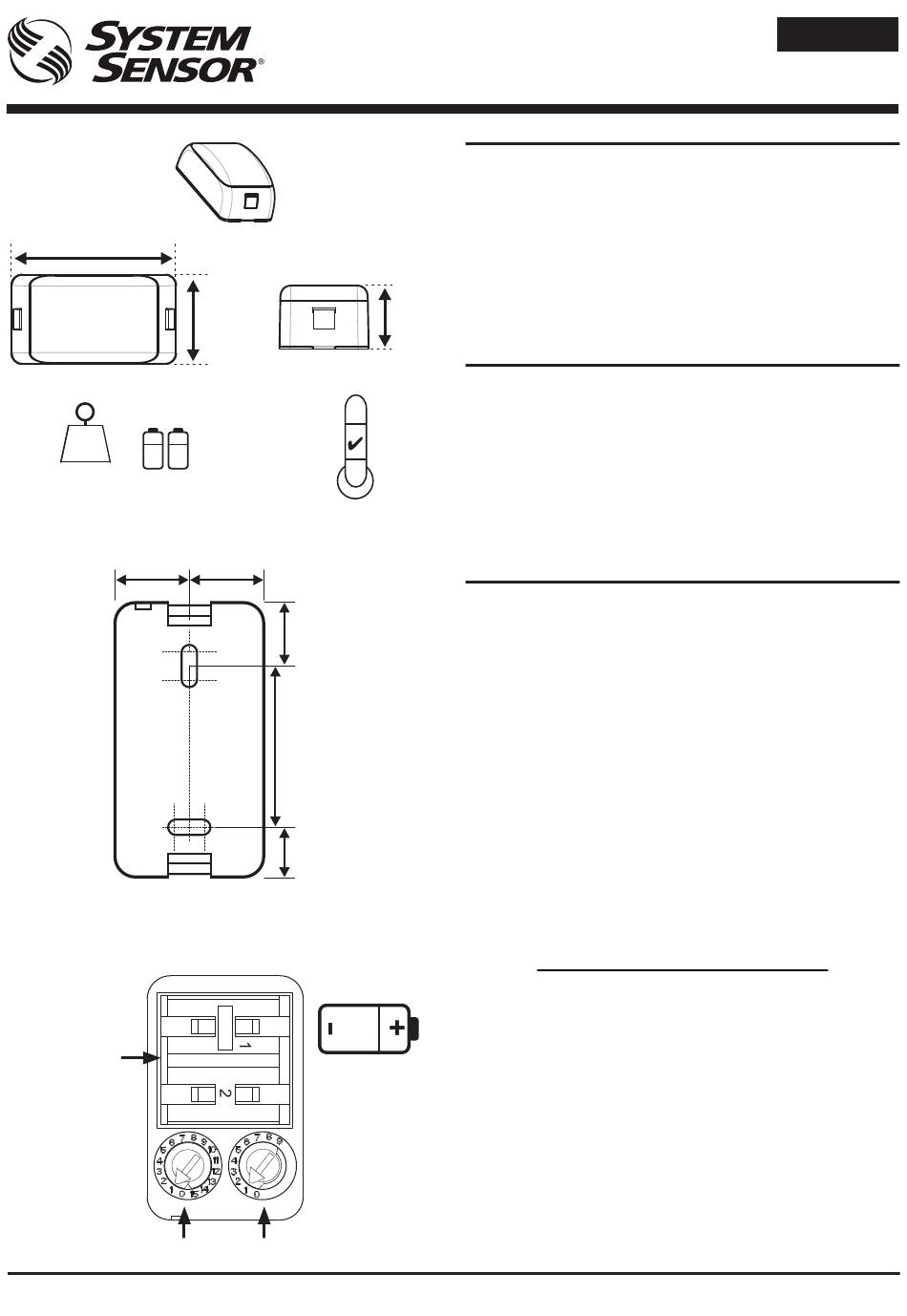

Abbildung 1: Montage der Rückenplatte
25.5 mm
Abbildung 2: Installation der
Batterien und Drehschalter
BATTERIEFACH
SCHALTER FÜR DIE INBETRIEBNAHME
INSTALLATION UND BEDIENUNGSANLEITUNG
51 mm
=
100 g
25.5 mm
19 mm
60 mm
15 mm
POLARITÄT
BEACHTEN
+
2 X DURACELL
ULTRA 123
X10
X1
Pittway Tecnologica S.r.l. Via Caboto 19/3, 34147 TRIESTE, Italy
M200I-RF
FUNKSYSTEM-REMOTE-LED-ANZEIGE
BESCHREIBUNG
Die HF-Funk-Remote-Anzeige M200I-RF ist ein batteriebetriebenes
HF-Gerät für die Nutzung mit System Sensor-HF-Systemgeräten einer
adressierbaren Brandmeldeanlage (mit Einsatz eines kompatiblen
systemeigenen Kommunikationsprotokolls).
Es handelt sich um ein Gerät mit LEDs in mehreren Farben, das
ein drahtloses HF-Sende-Empfangsgerät beinhaltet und dessen
Alarmzustand aus einem weiten Winkel erkennbar ist. Es wird für
die Anzeige des Status des Remote-Ausgangs des zugehörigen HF-
Geräts genutzt. Es besitzt keine Ringadresse. Die Drehschalter werden
lediglich für die Einrichtung verwendet.
36.5 mm
der 2014/53/EU hinsichtlich der Konformität mit der RED
TECHNISCHE DATEN
Betriebsspannung:
Ruhestrom:
60°C
Max. Strom rote LED:
Batterien:
-10°C
Lebensdauer der Batterien: 5 Jahre bei 25 °C
Funkfrequenz:
HF-Ausgangsleistung: 14 dBm (max.)
Reichweite:
Relative Feuchtigkeit:
IP-Klasse:
INSTALLATION
Dieses Gerät und alle verbundenen Anlagen müssen entsprechend
allen sachbezogenen Normen und Vorschriften installiert werden.
Abbildung 1 zeigt die Anschraublöcher der Rückenplatte. M3-
Schrauben mit geeigneter Länge für die Befestigungsoberfläche
verwenden, um das Gerät anzubringen. Beachten Sie, dass das Gerät
nur auf eine Art auf den Sockel passt, auch wenn es symmetrisch
erscheint.
Der Abstand zwischen Funksystemkomponenten muss mindestens
1 m betragen.
Abbildung 2 zeigt die Installation der Batterie und den Ort der Schalter
für die Inbetriebnahme.
Einstellung der Schalter für die Inbetriebnahme
Dieses Gerät besitzt keine Ringadresse. Die Drehschalter werden
lediglich für die Funkinbetriebnahme verwendet. Der Wert für die
Schalter muss auf der Entwurfsstufe definiert werden. Prüfen Sie die
Netzwerkentwurfsdaten. Stellen Sie die beiden Dekadendrehschalter
mithilfe eines Schraubendrehers ein, um die Räder zu den gewünschten
Nummern zu drehen.
Stellen Sie immer erst die Schalter ein, bevor Sie die Batterien
einsetzen.
Einsetzen der Batterien – wichtiger Hinweis
Die Batterien erst bei Inbetriebnahme einsetzen. Beachten Sie
beim Einsetzen der Batterien die Polarität.
Die Vorsichtsmaßnahmen des Herstellers hinsichtlich des
Gebrauchs und die Anforderungen an die Entsorgung sind zu
beachten.
Schrauben Sie die Rückenplatte mithilfe der bereitgestellten
Anschraublöcher an die Wand. Platzieren Sie nach der Einstellung der
Drehschalter und dem Einsetzen der Batterien die Remote-Anzeige
in der richtigen Ausrichtung über den Lötösen der Rückenplatte und
drücken Sie sie in Position.
Entfernen der Remote-Anzeige von der Rückenplatte
Drücken Sie mit Daumen und Finger einer Hand die beiden
Befestigungslötösen an den Enden der Einheit und ziehen Sie die
Remote-Anzeige vom Sockel.
D E U T S C H
Es erfüllt die Anforderungen
3,3 V Gleichstrom (DC) max.
30μA @ bei 3 V DC (typisch in normalem
Betriebsmodus, Remote-LED OFF)
9 mA
2 x Duracell Ultra123
865-870 MHz;
200m (typisch im Freien)
10 % to 93 % (nicht kondensierend)
Entspricht to IP30
Richtlinie.
I56-6235-001
