Especificaciones; Instalación - System Sensor M200I-RF Installations- Und Bedienungsanleitung

94 mm
+
67 g
(33 g)

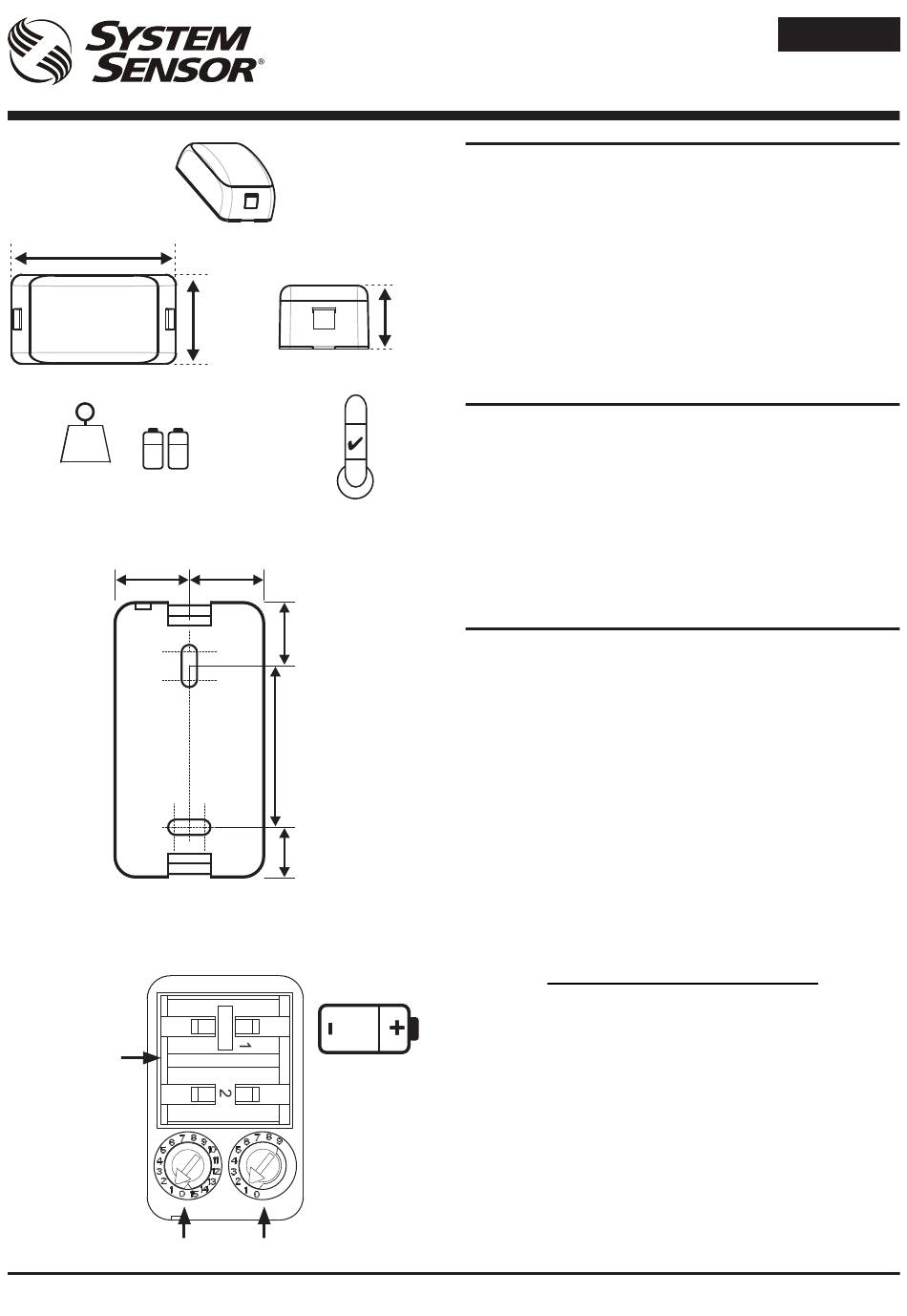

Figura 1: Placa de montaje posterior
25.5 mm
Figura 2: Instalación de las pilas y rotoswitches
COMPARTIMENTO
DE LAS PILAS
INTERRUPTORES DE PUESTA EN SERVICIO
INDICADOR LED REMOTO POR RADIO
INSTRUCCIONES DE INSTALACIÓN Y DE FUNCIONAMIENTO
51 mm
=
100 g
25.5 mm
19 mm
60 mm
15 mm
TENGA EN CUENTA
LA POLARIDAD
+
2 X DURACELL
ULTRA 123
X10 X1
Pittway Tecnologica S.r.l. Via Caboto 19/3, 34147 TRIESTE, Italy
M200I-RF
DESCRIPCIÓN
El indicador remoto por radio M200I-RF es un dispositivo de
radiofrecuencia (RF) que funciona con pilas y está diseñado para su
uso con sensores de sistemas por RF. El indicador se ejecuta en un
sistema contra incendios direccionable (mediante un protocolo de
comunicación registrado compatible).
Se trata de un dispositivo LED de varios colores combinado con
un transceptor RF inalámbrico, y cuenta con un amplio ángulo de
visibilidad en modo de alarma. Su función es indicar el estado de la
salida remota del dispositivo RF con el que está vinculado. No cuenta
con una dirección de lazo; los rotoswitches se utilizan únicamente
36.5 mm
para la configuración.
El M200I-RF cumple con los requisitos de 2014/53/EU, según la
directiva de equipos radioeléctricos (RED).

ESPECIFICACIONES

Tensión de suministro:
60°C
Corriente de alimentación:
-10°C
Corriente LED rojo máx.:
Pilas:
Duración de las pilas:
Radiofrecuencia:
Alimentación de salida de RF: 14 dBm (máx.)
Rango:
Humedad relativa:
Clasificación IP:
INSTALACIÓN
Este equipo y cualquier elemento asociado deben instalarse conforme
a todos los códigos y las normativas relevantes.
En la figura 1 se ilustran los orificios de fijación de la placa posterior.
Utilice tornillos M3 con la longitud adecuada para fijar el dispositivo a
la superficie de montaje. Recuerde que, aunque el dispositivo parece
simétrico, solo se ajusta a la base en una posición.
El espacio entre dispositivos de sistemas de radio debe ser como
mínimo de 1 m
En la figura 2 se ilustra la instalación de la batería y la ubicación de los
interruptores de puesta en servicio.
Ajuste de los interruptores de puesta en servicio
Este dispositivo no cuenta con una dirección de bucle; los rotoswitches
se utilizan únicamente para la puesta en servicio de la radio. El valor
que debe utilizarse en los interruptores se habrá definido en la fase
de diseño; compruebe los datos de diseño de la red. Ajuste los dos
interruptores giratorios de décadas con un destornillador para girar las
ruedas hasta los números deseados.
No olvide ajustar los interruptores antes de insertar las pilas.
Las pilas solo deben colocarse cuando vaya a poner en servicio
el dispositivo. Al insertar las pilas, no olvide respetar la polaridad.
Respete las precauciones del fabricante de las pilas con respecto
al uso y los requisitos de eliminación de residuos.
Atornille la placa posterior a la pared en su posición empleando los
orificios de fijación previstos. Una vez ajustados los rotoswitches y
colocadas las pilas, coloque el indicador remoto en la orientación
correcta directamente sobre los salientes de la placa posterior y
presione con firmeza para colocarlo en su lugar.
Retirada del indicador remoto de la placa posterior
Con el pulgar y otro dedo de una mano, presione sobre los dos
salientes de fijación situados en los extremos de la unidad y tire del
indicador remoto para sacarlo de su base.
3,3 V corriente continua (CC) máx.
30 µA a 3 V CC (típica en modo de funciona-
miento normal, LED remoto apagado)
9 mA
2 x Duracell Ultra123
5 años a 25 °C
865-870 MHz;
200 m (típico al aire libre)
del 10 % al 93 % (sin condensación)
Equivalente a IP30
Colocación de las pilas: nota importante
