Garantie - Inverto Unicable II Inbetriebnahme & Benutzerhandbuch

Vielen Dank, dass Sie sich für das Inverto Unicable II Programmiergerät entschieden haben. Vor
der Inbetriebnahme und Verwendung des Programmiergerätes, lesen Sie bitte die folgenden
Anweisungen und Empfehlungen sorgfältig durch. Wir empfehlen Ihnen die Anleitung für die
spätere Verwendung aufzubewahren.

1. Garantie

Das Unicable II Programmiergerät wurde ausschließlich für die Verwendung mit einer Satel-
litenanlage konzipiert. Die Garantie erlischt wenn das Gerät für andere als in diesem Dokument
beschriebene Zwecke verwendet wird. Für Schäden die durch eine unsachgemäße Verwendung
entstehen, ist der Benutzer bzw. Installateur verantwortlich.

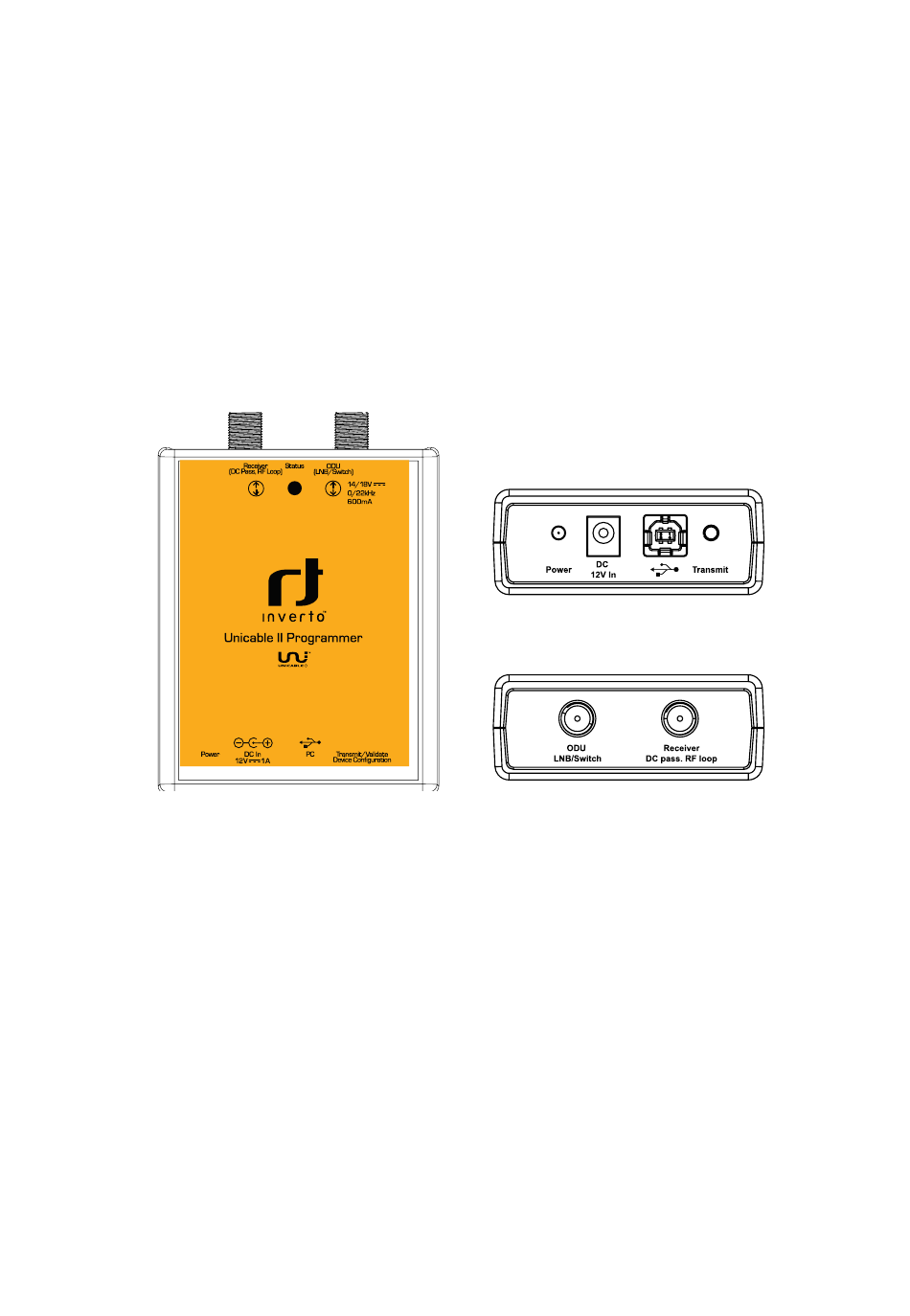

2. Übersicht
Anschlüsse
■ ODU (LNB/Switch)
■ Receiver
(DC Pass, RF Loop)
■ DC In
■ PC
Tasten
■ Transmit/Validate
■ Device Configuration
LEDs
■ Power
Zum Anschluss eines Unicable II Gerätes
(LNB oder Multischalter Ausgang)
Durchschleifausgang
Zum Anschluss des 12V AC/DC Netzteils
Zum Anschluss des USB Kabel zum PC
- Ein kurzer Tastendruck (<1s) überträgt eine gespeicherte Konfig
uration zur ODU (Out-Door-Unit)
- Ein langer Tastendruck (>1s) liest die Konfiguration der ODU und
vergleicht diese mit der gespeicherten Konfiguration im Program
miergerät. Falls beide Konfigurationen identisch sind, ändert die
Status-LED die Farbe auf grün (nur verfügbar mit ODU Geräten:
Item 5235, 5156, 5294).
- Rot bei der Stromversorgung über USB
- Orange bei der Stromversorgung über ein Netzteil
3
