Motorschutzrelais ZE
Überlastüberwachung von
EEx e-Motoren
02/02 AWB2300-1425D
1. Auflage 2002, Redaktionsdatum 02/02
© Moeller GmbH, Bonn
Autor:
Heidrun Riege
Redaktion:
Wolfgang Nitschky
Alle Marken- und Produktnamen sind Waren-
zeichen oder eingetragene Warenzeichen der
jeweiligen Titelhalter.
Alle Rechte, auch die der Übersetzung,
vorbehalten.
Kein Teil dieses Handbuches darf in
irgendeiner Form (Druck, Fotokopie,
Mikrofilm oder einem anderen Verfahren)
ohne schriftliche Zustimmung der Firma
Moeller GmbH, Bonn, reproduziert oder
unter Verwendung elektronischer Systeme
verarbeitet, vervielfältigt oder verbreitet
werden.
Änderungen vorbehalten.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Moeller ZE-Serie
Inhaltszusammenfassung für Moeller ZE-Serie
- Seite 1 Redaktion: Wolfgang Nitschky Kein Teil dieses Handbuches darf in irgendeiner Form (Druck, Fotokopie, Mikrofilm oder einem anderen Verfahren) ohne schriftliche Zustimmung der Firma Moeller GmbH, Bonn, reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden. Änderungen vorbehalten.
-
Seite 2: Gefährliche Elektrische Spannung
Warnung! Gefährliche elektrische Spannung! Vor Beginn der Installationsarbeiten • Gerät spannungsfrei schalten • Achten Sie bei Installationsarbeiten darauf, dass Sie sich statisch entladen, bevor Sie • Gegen Wiedereinschalten sichern das Gerät berühren. • Spannungsfreiheit feststellen • Schwankungen bzw. Abweichungen der •... -
Seite 3: Inhaltsverzeichnis
02/02 AWB2300-1425D Inhalt Zu diesem Handbuch Zielgruppe Abkürzungen und Symbole Motorschutzrelais ZE Vorwort Geräteübersicht Gerätebeschreibung – Überlastschutz mit Bimetallrelais – Strombereiche der ZE-Relais – Temperaturkompensation – Phasenausfall – Wiedereinschaltung – Testfunktion Projektierung Überlastüberwachung von Motoren im EEX e-Bereich Einstellung der Überstromschutzeinrichtung Kurzschluss-Schutz der Motorschutzrelais Zulassungen Installation... - Seite 4 02/02 AWB2300-1425D Inhalt Anhang Typenschilder ZE Auslösekennlinien ZE – ZE-0,16 – ZE-0,24 – ZE-0,4 – ZE-0,6 – ZE-1,0 – ZE-1,6 – ZE-2,4 – ZE-4 – ZE-6 – ZE-9 – ZE-12...
-
Seite 5: Zu Diesem Handbuch
02/02 AWB2300-1425D Zu diesem Handbuch Das vorliegende Handbuch gilt für das Motorschutzrelais ZE. Dieses Handbuch beschreibt die Überlastüberwachung zum Schutz von Motoren in explosiongefährdeten Bereichen (EEx e-Bereichen). Zielgruppe Dieses Handbuch richtet sich an Fachpersonal, das das Motorschutzrelais installiert, in Betrieb nimmt und wartet. Abkürzungen und Symbole In diesem Handbuch werden Abkürzungen und Symbole eingesetzt, die folgende Bedeutung haben: EEx e... - Seite 6 02/02 AWB2300-1425D Zu diesem Handbuch Für eine gute Übersichtlichkeit finden Sie auf den linken Seiten im Kopf die Kapitelüberschrift und auf den rechten Seiten den aktuellen Abschnitt, Ausnahmen sind Kapitel- anfangsseiten und leere Seiten am Kapitelende.
-
Seite 7: Motorschutzrelais Ze
02/02 AWB2300-1425D Motorschutzrelais ZE Vorwort Für den Schutz von Motoren in explosionsgefährdeten Bereichen gelten zusätzlich zu den Vorschriften nach EN 60079-14 und VDE 0165 Teil 1 separate Vorschriften für die entsprechenden Zündschutzarten. Für Motoren in der Zündschutzart „e“ „Erhöhte Sicherheit“ verlangt die Vorschrift EN 50019 zusätzliche Maßnahmen. -
Seite 8: Geräteübersicht

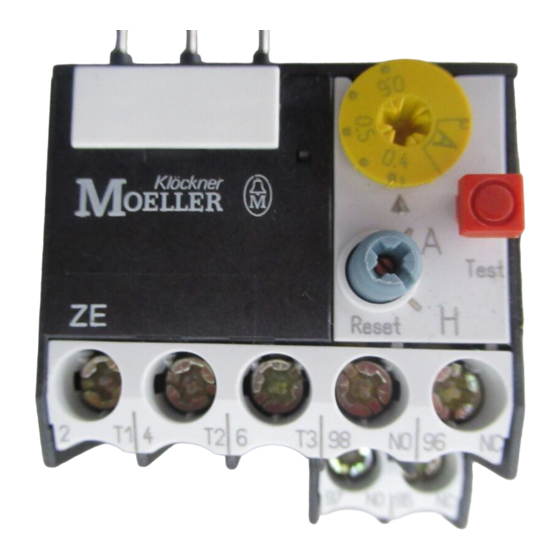

02/02 AWB2300-1425D Motorschutzrelais ZE Geräteübersicht Abbildung 1: Motorschutzrelais ZE a Gerätekennzeichnungsschild b Einstellrad Motorstrom c Taste AUS, Test d Wahlknopf Reset, Wiedereinschaltsperre Gerätebeschreibung Überlastschutz mit Bimetallrelais Die Motorschutzrelais ZE sind dreipolige elektromechanische Motorschutzrelais mit Bimetallen. Sie sind zur Überwachung von Gleich- und Wechselstrom geeignet. Die Motorschutzre- lais ZE sind für den Direktanbau an die Schütze DILEEM und DILEM konzipiert. -
