BEDIENUNGSHANDBUCH

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Samson airline micro

Inhaltszusammenfassung für Samson airline micro

  • Seite 1 BEDIENUNGSHANDBUCH...

  • Seite 2: Inhaltsverzeichnis

    Inhalt Einleitung Systemkomponenten Schnellstart AH2 Sender tragen Führung - AR2 Empfänger Führung - AH2 Sender AR2 Dock Technische Daten AirLine Micro Kanalplan Samson Technologies Corp. 45 Gilpin Avenue Hauppauge, New York 11788-8816 Fon: 1-800-3-SAMSON Fax: 631-784-2201 www samsontech com...

  • Seite 3: Einleitung

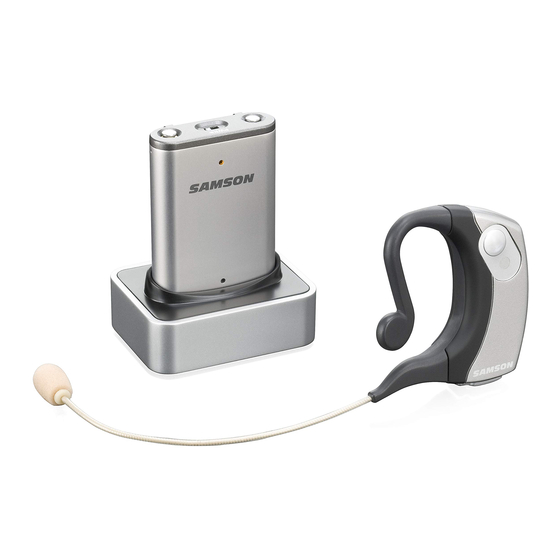

    Einleitung Herzlichen Dank für den Kauf des Samson AirLine Micro Earset-Drahtlossystems, einem Durchbruch auf dem Gebiet drahtloser Mikrofontechnologie Drahtlossysteme wurden ursprünglich entwickelt, um Kabel überflüssig zu machen Samson ging noch einen Schritt weiter und kreierte den AH2 Earset-Sender, der eine beispiellose Bewegungsfreiheit ermöglicht Das AirLine Micro zeichnet sich aus durch ein integriertes omnidirektionales Mikrofon an einer flexiblen Schwanenhalshalterung, mit der Sie immer die perfekte Position zur Abnahme Ihrer Stimme einstellen können –...
  • Seite 4 Return Authorization-Nummer (RA/Rücksendeberechtigungsnummer) Ohne diese Nummer wird das Gerät nicht angenom- men Wenn Sie Ihr AirLine Micro Earset-System in den USA gekauft haben, rufen Sie bitte Samson unter der Nummer 1-800-372- 6766 an, um vor der Rücksendung eine RA-Nummer zu erhalten Schicken Sie das Gerät möglichst im Originalkarton und der Originalverpackung zurück Wenn Sie Ihr AirLine Micro Earset-System nicht in den USA gekauft haben, setzen Sie sich wegen...

  • Seite 5: Systemkomponenten

    Verschieben des Schalters unter dem Stecker gewechselt werden. Jedes System wird mit dem Steckeradapter aus- geliefert, der für das Land geeignet ist, in dem das System USB Y-Netzkabel gekauft wurde. Steckeradapter können bei Samson bestellt AC-Universaladapter werden. 1/8” auf 1/4” Audiokabel...

  • Seite 6: Schnellstart

    Gehen Sie bitte wie folgt vor, um Ihr AirLine Micro einzurichten und anzuwenden: Damit Ihr AirLine Micro-System korrekt funktioniert, müssen Empfänger und Sender auf den gleichen Kanal eingestellt sein Entfernen Sie das Verpackungsmaterial (bewahren Sie es für eine zukünftige Wartung des Geräts auf ) und prüfen Sie, ob Empfänger und Sender auf den gleichen Kanal eingestellt sind...
  • Seite 7 Ihres Audiosystems und der Audio Output Level-Schalter korrekt eingestellt sind Wenn der Audio Output Level-Schalter korrekt eingestellt ist und das vom Empfänger kommende Signal weiterhin schwach und/oder verrauscht ist, verringern Sie einfach den Abstand zwischen Mikrofon und Mund Bedienungshandbuch AirLine Micro Earset...
  • Seite 8 AR2 True Diversity-Empfänger verwenden, der auf den gleichen Kanal wie der Sender eingestellt ist Wenn Sie nach den obigen Schritten vorgegangen sind und Probleme auftreten, kontaktieren Sie bitte den Samson Technical Support (1-800-372-6766) zwischen 9 und 17 Uhr EST Wenn Sie Ihr System außerhalb der USA gekauft haben, kontaktieren...

  • Seite 9: Ah2 Sender Tragen

    4 Positionieren Sie das Mikrofon auf Ihren Mundwinkel, etwa 12 mm von den Lippen entfernt 5 Positionieren Sie den Feuchtigkeitsschutzring möglichst nahe an der Kapsel 6 Für Einsätze im Freien und zur Verringerung von Poppgeräuschen sollten Sie einen Poppschutz installieren (im Lieferumfang enthalten) Abb 3 Bedienungshandbuch AirLine Micro Earset...

  • Seite 10: Führung - Ar2 Empfänger

    Sie über den Ein/Aus-Status sowie den Tone-Key-Status, die Stummschaltung und die Überlastung des Senders informiert  GELB AR2 ein, kein Tone-Key vorhanden  GRÜN AH2 ein, Normalbetrieb  blinkt GRÜN AH2 Audio stummgeschaltet Sendereingang überlastet  AirLine Micro Earset Bedienungshandbuch...
  • Seite 11 Empfänger mit Spannung zu versorgen Der USB DC-Eingang akzeptiert auch die vom USB-Port eines Computers gelieferte USB Bus-Spannung oder die Spannung eines 5-Volt DC-Adapters mit USB-Ausgang (inklusive Kfz- Adapter) 7. Asymmetrischer 1/8” Ausgang - Über diese asymmetrische (min 600 Ohm) 1/8” (3,5 mm) Mini-Klinkenbuchse schließen Sie Audiogeräte an Bedienungshandbuch AirLine Micro Earset...

  • Seite 12: Führung - Ah2 Sender

    3. USB DC-Eingang - Hier schließen Sie den mitgelieferten Universaladapter zum Laden des internen Lithium-Ionen-Akkus an Der USB DC-Eingang akzeptiert auch die vom USB-Port eines Computers gelieferte USB Bus-Spannung oder die Spannung eines 5-Volt DC-Adapters mit USB-Ausgang Hinweis: Der AC-Universaladapter lädt den AH2 & AR2 schneller als der USB-Port eines Computers. AirLine Micro Earset Bedienungshandbuch...

  • Seite 13: Funktion

    > 5 s blinkt GELB Gain erhöhen drücken (insg 5 Schritte) > 0,2 s blinkt GELB Gain verringern drücken (insg 5 Schritte) > 0,2 s blinkt GELB Pegel festlegen nicht drücken 10 s GRÜN Bedienungshandbuch AirLine Micro Earset...

  • Seite 14: Ar2 Dock

    2 Schließen Sie das mitgelieferte 1/8” auf 1/4” Audiokabel an den rückseitigen Audioausgang des AR2D an 3 Um den AR2 Empfänger aufzuladen, verbinden Sie das USB Y-Kabel mit dem rückseitigen USB DC-Eingang des AR2D und dem mitgelieferten AC-Universaladapter AirLine Micro Earset Bedienungshandbuch...

  • Seite 15: Technische Daten

    171 mm L x 14 mm B x 58 mm H Antennen zwei Stabantennen 1/4 Wellenlänge 6,7” L x 0,6” B x 2,3” H Selektivität ±150 kHz (AF Out Ratio -60 dB) Gewicht 22 Gramm (0,8 oz ) Fremdspannungsabstand (ges ) 90 dB (mit IHF-A Filter) Bedienungshandbuch AirLine Micro Earset...

  • Seite 16: Airline Micro Kanalplan

    645,500 MHz 645,750 MHz Die Frequenzen für die Drahtlosübertragung der Airline Micro N-Kanäle liegen innerhalb der UHF TV-Frequenzbänder. Eventuell sind in bestimmten Gebieten nur bestimmte Kanäle verfügbar. Die sechs N-Kanäle wurden für eine optimale Mehrkanalkompatibilität aus- gewählt und können gleichzeitig verwendet werden, je nach Verfügbarkeit der Frequenzen in Ihrer speziellen Gegend.
  • Seite 17 RO, SK, SI, ES, SE, UK *Vorbehaltlich der Lizenz Bitte kontaktieren Sie Ihren nationalen Frequenzbehörde Informationen zu verfügbaren Rechts Einsatz in Ihrer Nähe Alle Änderungen oder Modifikationen, die nicht ausdrücklich von Samson Technologies Corp genehmigt wurden, um das Gerät zu betreiben...
  • Seite 18 0197 CE Declaration Wir, Samson Technologies Corporation, mit 45 Gilpin Ave, Hauppauge, NY 11788 USA befindet, erklären in eigener Ve- rantwortung, dass sich diese Geräte in Übereinstimmung mit den grundlegenden Anforderungen der R&TTE-Richtlinie 1999/5/EG, wenn sie in Übereinstimmung mit den Installationsanweisungen in enthaltenen installiert der Produkt-...
  • Seite 19 FCC Consumer Alert für Funkmikrofone Die meisten Nutzer haben keine Lizenz, um dieses drahtlosen Mikrofonsystems bedienen müssen Dennoch Betrieb dieses Mikrofonsystem ohne Lizenz unterliegt bestimmten Einschränkungen: Das System darf keine schädlichen Störungen verursachen; sie muss auf einem niedrigen Leistungsniveau (nicht mehr als 50 Milliwatt) zu betreiben; und es hat keinen Schutz vor Störungen durch andere Geräte empfangen werden Käufer sollten sich auch bewusst sein, dass die FCC prüft derzeit den Einsatz von drahtlosen Mikrofonanlagen, und diese Regeln sind Änderungen vorbehalten Für weitere Informationen, rufen Sie die FCC auf 1-888-CALL-FCC (TTY: 1-888-TELL-FCC) oder besuchen Sie die Website des drahtlosen Mikrofon FCC auf www fcc gov/cgb/wirelessmicrophones...

  • Seite 20: Airline Micro Funktionen Und Anzeigen

    AirLine Micro Funktionen und Anzeigen AH2 Earset Sender Status Earset-Statusanzeige Eingeschaltet konstant GRÜN Stummgeschaltet blinkt GRÜN Pegeleinstellung blinkt GELB Je höher der Pegel, desto schneller blinkt die Anzeige Je niedriger der Pegel, desto langsamer blinkt die Anzeige Batterie schwach blinkt...
