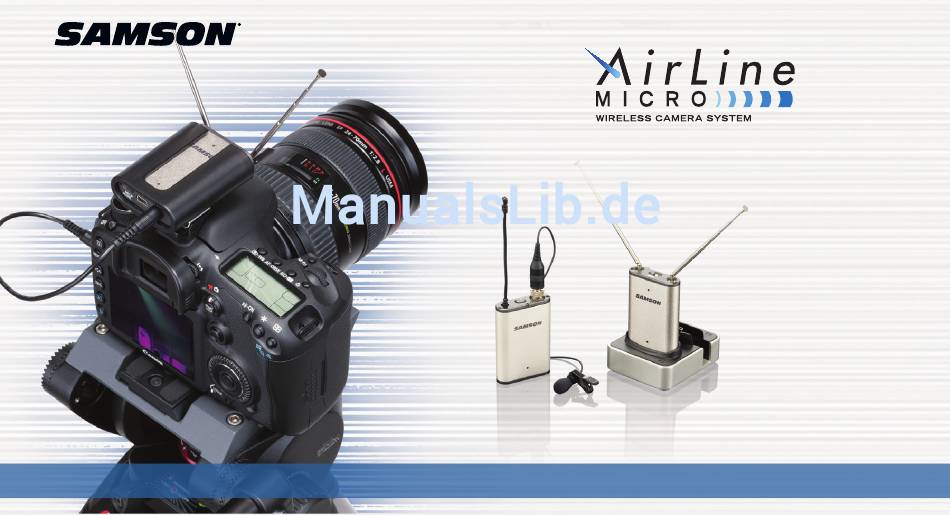

- Seite 1 BEDIENUNGSHANDBUCH...
-
Seite 2: Inhaltsverzeichnis
Inhalt Einleitung Systembestandteile Schnellstart Führung - AR2 Empfänger Führung - AL2 Sender AR2DT Dock AR2 Kamerahalterung Technische Daten AirLine Micro-Kanaltabelle Samson Technologies Corp. v1 2 45 Gilpin Avenue Hauppauge, New York 11788-8816 Phone: 1-800-3-SAMSON Fax: 631-784-2201 www samsontech com... -
Seite 3: Einleitung
Samson gewohnt hohe Audioqualität besticht Um einen klaren unterbrechungsfreien Betrieb sicherzustellen, arbeitet das AirLine Micro-System mit einer Kombination von Tone-Key- und Auto Mute-Funktionen, wobei nur das Audio des Senders den Empfänger passieren darf und der Ausgang bei auftretenden Interferenzen stummgeschaltet wird Das AirLine Micro-Kamerasystem ist so konzipiert, dass es sich problemlos in Ihr bestehendes Videosystem integrieren lässt, und wird... - Seite 4 Rücksendung eine RA-Nummer zu erhalten Schicken Sie das Gerät möglichst im Originalkarton und der Originalverpackung zurück Wenn Sie Ihr AirLine Micro-Kamerasystem nicht in den USA gekauft haben, setzen Sie sich wegen weiterer Einzelheiten bitte mit Ihrem lokalen Vertrieb in Verbindung Hinweis zum Akku: Lithium-Ionen-Akkus sind wartungsarm und liefern mehr Spannung in einem kompakteren Format als Nickel- Kadmium-Akkus (NiCd) Alle Lithium-Ionen-Akkus können nur begrenzt häufig aufgeladen werden –...
-
Seite 5: Systembestandteile

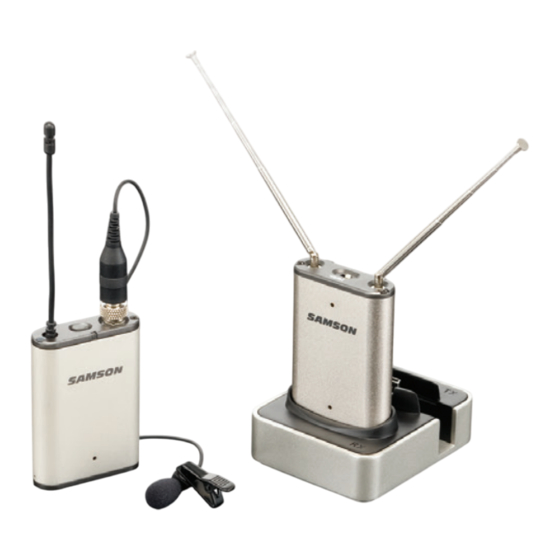

Verschieben des Schalters unter dem Stecker gewechselt werden. Jedes System wird mit dem Steckeradapter ausgeliefert, der für das Land geeignet ist, in dem das System gekauft wurde. Weitere Steckeradapter können bei Samson bestellt werden. Bedienungshandbuch Tragetasche Bedienungshandbuch AirLine Micro Kamerasystem... -
Seite 6: Schnellstart
Hinweis: Die Kanalnummer ist mittels Laser auf der Rückseite des AR2- und AL2-Chassis eingraviert. Wenn diese Kanäle nicht übereinstim- men, kontaktieren Sie bitte den Samson Technical Support unter 1-800-372-6766. Wenn Sie das Gerät außerhalb der USA gekauft haben, kontaktieren Sie bitte Ihren lokalen Vertrieb. - Seite 7 11 Wenn beim gewünschten Lautstärkepegel Verzerrungen auftreten, prüfen Sie, ob die LED-Statusanzeige des Empfängers ROT leuchtet In diesem Fall erhöhen Sie einfach den Abstand zwischen Mikrofon und Mund Wenn die Statusanzeige GRÜN leuchtet, prüfen Sie, ob die Gain-Struktur Ihres Audiosystems korrekt eingestellt ist (siehe Handbuch des Mischers und/oder Verstärkers) Bedienungshandbuch AirLine Micro Kamerasystem...
- Seite 8 Empfänger verwenden, der auf den gleichen Kanal wie der Sender eingestellt ist 13 Wenn nach den obigen Schritten weiterhin Systemprobleme auftreten, kontaktieren Sie bitte den Samson Technical Support (1-800- 372-6766 / 9 - 17 Uhr EST) Wenn Sie Ihr System außerhalb der USA gekauft haben, kontaktieren Sie bitte Ihren lokalen Vertrieb...
-
Seite 9: Führung - Ar2 Empfänger
3. Statusanzeige - Diese dreifarbige LED dient als Multifunktionsanzeige, die Sie über den Ein/Aus-Status sowie den Tone-Key-Status, die Stummschaltung und die Überlastung des Senders informiert GELB AR2 ein, kein Tone-Key vorhanden GRÜN AL2 ein, Normalbetrieb blinkt GRÜN AL2 Audio stummgeschaltet Sendereingang überlastet Bedienungshandbuch AirLine Micro Kamerasystem... - Seite 10 HINWEIS: Der USB-Port kann nur zum Aufladen und nicht zum Datenaustausch zwischen PC und AR2-Empfänger genutzt werden. 7. Asymmetrischer 3,5 mm Ausgang - Über diese asymmetrische (min 600 Ohm) 3,5 mm (1/8”) Mini-Klinkenbuchse schließen Sie Audiogeräte an AirLine Micro Kamerasystem...
-
Seite 11: Führung - Al2 Sender
> 5 s blinkt GELB Gain erhöhen drücken (insg 5 Schritte) > 0,2 s blinkt GELB Gain verringern drücken (insg 5 Schritte) > 0,2 s blinkt GELB Pegel festlegen nicht drücken 10 s GRÜN Bedienungshandbuch AirLine Micro Kamerasystem... - Seite 12 5. Akku-Anzeige - Diese BLAUE LED zeigt den Akku-Status an Die Akku-Anzeige blinkt BLAU, wenn das Gerät eingeschaltet und der Akku schwach ist Beim Aufladen des AL2 leuchtet die LED konstant BLAU, bis der Akku ganz aufge- laden ist Dann erlischt die Anzeige AirLine Micro Kamerasystem...
- Seite 13 Spannung eines 5-Volt DC-Adapters mit USB-Ausgang (z B Auto- oder Handy-Ladegerät) Hinweis: Der AC-Universaladapter lädt den AL2 & AR2 schneller als der USB-Port eines Computers. HINWEIS: Der USB-Port kann nur zum Aufladen und nicht zum Datenaustausch zwischen PC und AL2-Sender verwendet werden. Bedienungshandbuch AirLine Micro Kamerasystem...
-
Seite 14: Ar2Dt Dock
Audioausgang des AR2DT, um den AR2 an einen Mischer oder eine Endstufe anzuschließen 4 Um den AR2-Empfänger und AL2-Sender aufzuladen, verbinden Sie das USB Y-Kabel mit dem rückseitigen USB DC-Eingang des AR2DT und mit dem mitgeliefer- ten AC-Universaladapter AirLine Micro Kamerasystem... -
Seite 15: Ar2 Kamerahalterung
Audioeingang der Kamera Hinweis: Die AR2-Kamerahalterung versorgt den AR2- Empfänger nicht mit Spannung. Hinweis: Wenn Ihre Kamera keine standard Blitzschuh- Montageschiene besitzt, benötigen Sie eventuell einen zusätzlichen Adapter. Weitere Einzelheiten finden Sie im Bedienungshandbuch der Kamera. Bedienungshandbuch AirLine Micro Kamerasystem... -
Seite 16: Technische Daten
50 Hz - 15 kHz 1,7” L x 0,51” B x 2,4” H Antennen zwei Stäbe mit 1/4 Wellenlänge Gewicht 42 g (1,5 Unzen) Trennschärfe ±150 kHz (AF Out Ratio -60 dB) Geräuschspannungsabst (ges ) 90 dB (mit IHF-A Filter) AirLine Micro Kamerasystem... -
Seite 17: Airline Micro-Kanaltabelle
645,750 MHz Einsatz in Ihrer Gegend zu informieren. Die Frequenzen für die Drahtlosübertragung der Airline Micro N-Kanäle liegen innerhalb der UHF TV-Frequenzbänder. Eventuell sind in bestimmten Gebieten nur bestimmte Kanäle verfügbar. Die sechs N-Kanäle wurden für eine optimale Mehrkanalkompatibilität aus- gewählt und können gleichzeitig verwendet werden, je nach Verfügbarkeit der Frequenzen in Ihrer speziellen Gegend. - Seite 18 Dieses Gerät entspricht Part 15 der FCC-Vorschriften Der Betrieb VORSICHT! Das Entfernen des Deckels am Empfänger kann unterliegt der Bedingung, dass dieses Gerät keine schädlichen zu einem Stromschlag führen Überlassen Sie die Wartung Störungen verursacht qualifiziertem Fachpersonal Die inneren Bauteile können vom Nutzer nicht gewartet wer den Setzen Sie das Gerät weder Dieses Gerät entspricht RSS-210 von Industry &...
-
Seite 19: Samson Technologies Corp
Drahtlosmikrofonen neu beurteilt und diese Vorschriften sich ändern können Wegen näherer Einzelheiten können Sie die FCC unter 1-888-CALL-FCC (TTY: 1-888-TELL-FCC) anrufen oder unter www fcc gov/cgb/wirelessmicrophones die FCC Website für Drahtlosmikrofone besuchen Samson Technologies Corp. 45 Gilpin Avenue Hauppauge, New York 11788-8816... - Seite 20 AirLine Micro Funktionen & Anzeigen AL2-Gürtelsender Status Anzeige am Gürtelsender Eingeschaltet Statusanzeige: leuchtet GRÜN Stummgeschaltet Statusanzeige: blinkt GRÜN Pegeleinstellung Statusanzeige: blinkt GELB Je höher der Pegel, desto schneller blinkt die Anzeige Je niedriger der Pegel, desto langsamer blinkt die Anzeige...
