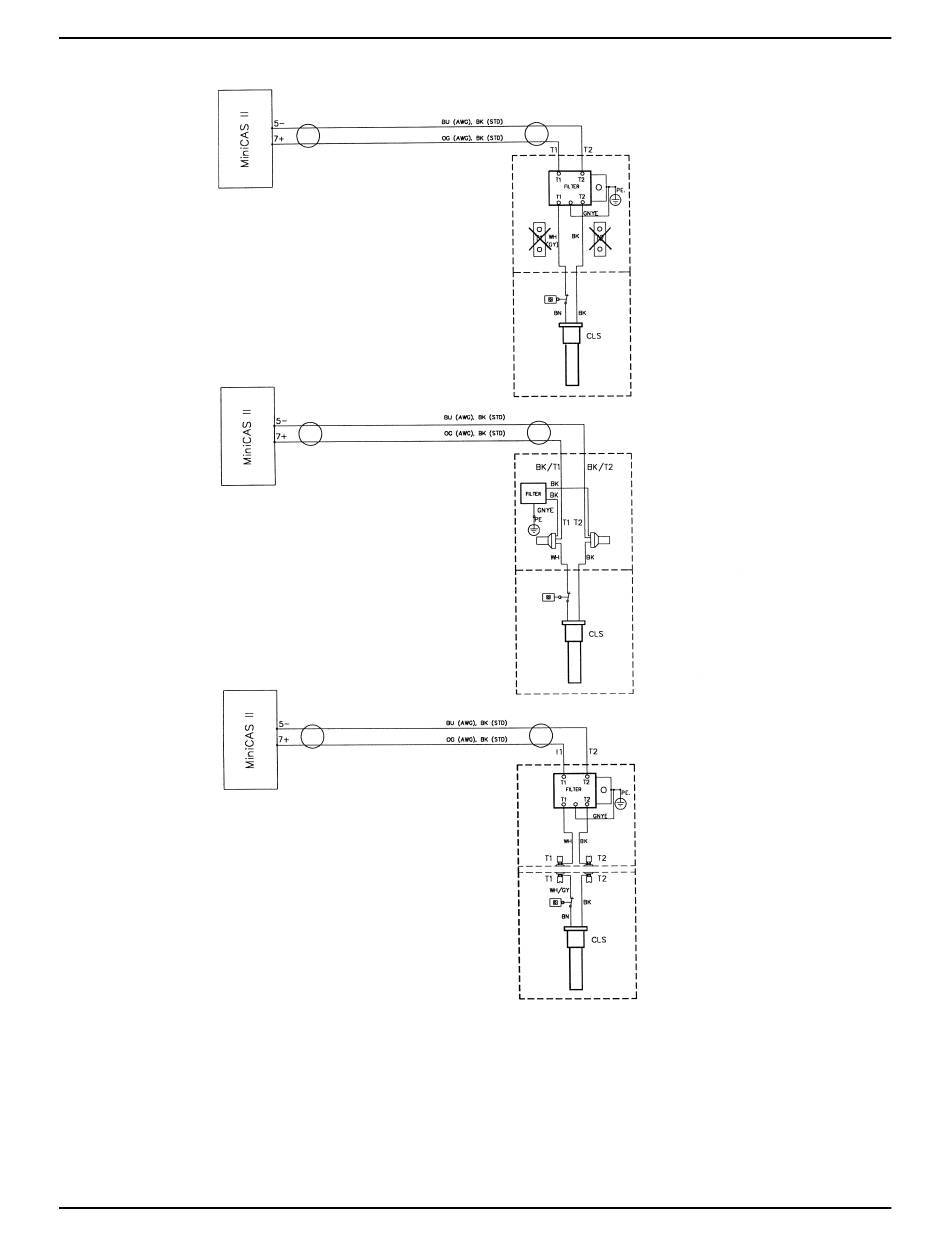

Abbildung 5

Kontrolle des Sensorkreises und Fehlersuche

Zur Messung der Stromstärke im Sensorkreist ist ein Vielfach-Messgerät mit den Sensoren
in Reihe zu schalten oder der Flygt Sensortester „ST-1" (Art.-Nr. 10-581700) zu verwenden.
Siehe nachstehende Abbildungen.
Der „ST-1" ist noch nicht für die neuen Sensoren FLS10 verwendbar.
Leckagedetektoren, CLS/FLS/FLS10/MiniCAS II Installation und Anwendung
604 68 00
STEUERLEITUNG
604 68 01
661 60 00
661 60 02
STEUERLEITUNG
604 68 02
604 68 04
661 60 01
STEUERLEITUNG
ANSCHLUSSGEHÄUSE
Kabel an Klemmblock
T1 und T2 abklemmen,
wenn ein Filter eingebaut
wird.
Thermo-
schalte r
ANSCHLUSSGEHÄUSE
Thermo-
schalte r
ANSCHLUSSGEHÄUSE
Thermo-
schalte r
INSTALLATION
7
