Pumpe/Rührwerk Mit Frequenzumformerbetrieb - Flygt Cls Installationsanleitung

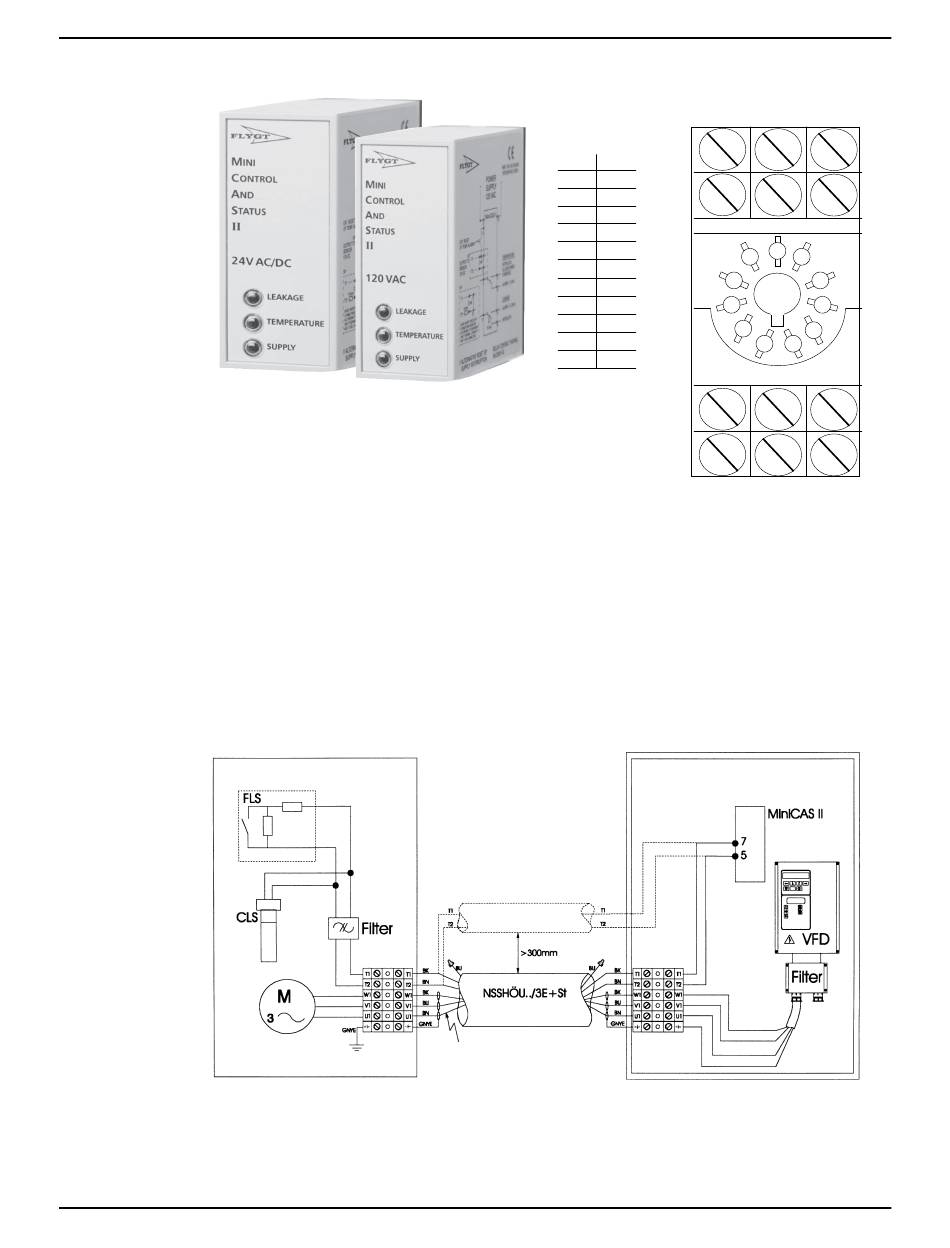

Überwachungsrelais MiniCAS II
Abbildung 2
Breite 33 mm
Höhe 79 mm
Tiefe 75 mm
Artikelnummer:
• 83 58 57 (24 V AC/DC)
• 40 501098 (120 V AC)
• 40 501560 (230 V AC)
Pumpe/Rührwerk mit Frequenzumformerbetrieb
Abbildung 4
Der Betrieb einer Pumpe mit Frequenzumformer kann zu ungewolltem Auslösen von
Überwachungsvorrichtungen und des elektronischen Sensors CLS führen.
Der FLS und der FLS10 werden durch um Frequenzumformer nicht gestört.
Leckagedetektoren, CLS/FLS/FLS10/MiniCAS II Installation und Anwendung
Pumpe/Rührwerk
11-poliger Relaissockel
EN 5004 2
1 11
2 A1
3 14
4 12
5 22
6 21
7 24
8 32
9 34
10 A2
11 31
Abbildung 3
Art.-Nr. 845567
Steuerleitung
Abgeschirmte
Versorgungskabel
GEMEINSAMES VERSORGUNGS/
ÜBERWACHUNGSKABEL (d. h.
3×2,5+3x2,5/3E+3×1,5 St Art.-Nummer
940937) MÖGLICHST KURZ HALTEN
INSTALLATION
Oben
Schalttafel
5
