ID7-Form
1.3.2
1.3.3
Bedienungs- und Installationsanleitung 22004139D
Einbaugerät
1. Auf der Innenseite des Schaltschranks 10 Sechskantschrauben am Ausschnitt
lösen.
2. Deckel vom Schaltschrank abnehmen und nach vorne klappen. Dabei darauf
achten, dass die Kabel nicht beschädigt werden.
3. Montageblech hochklappen.

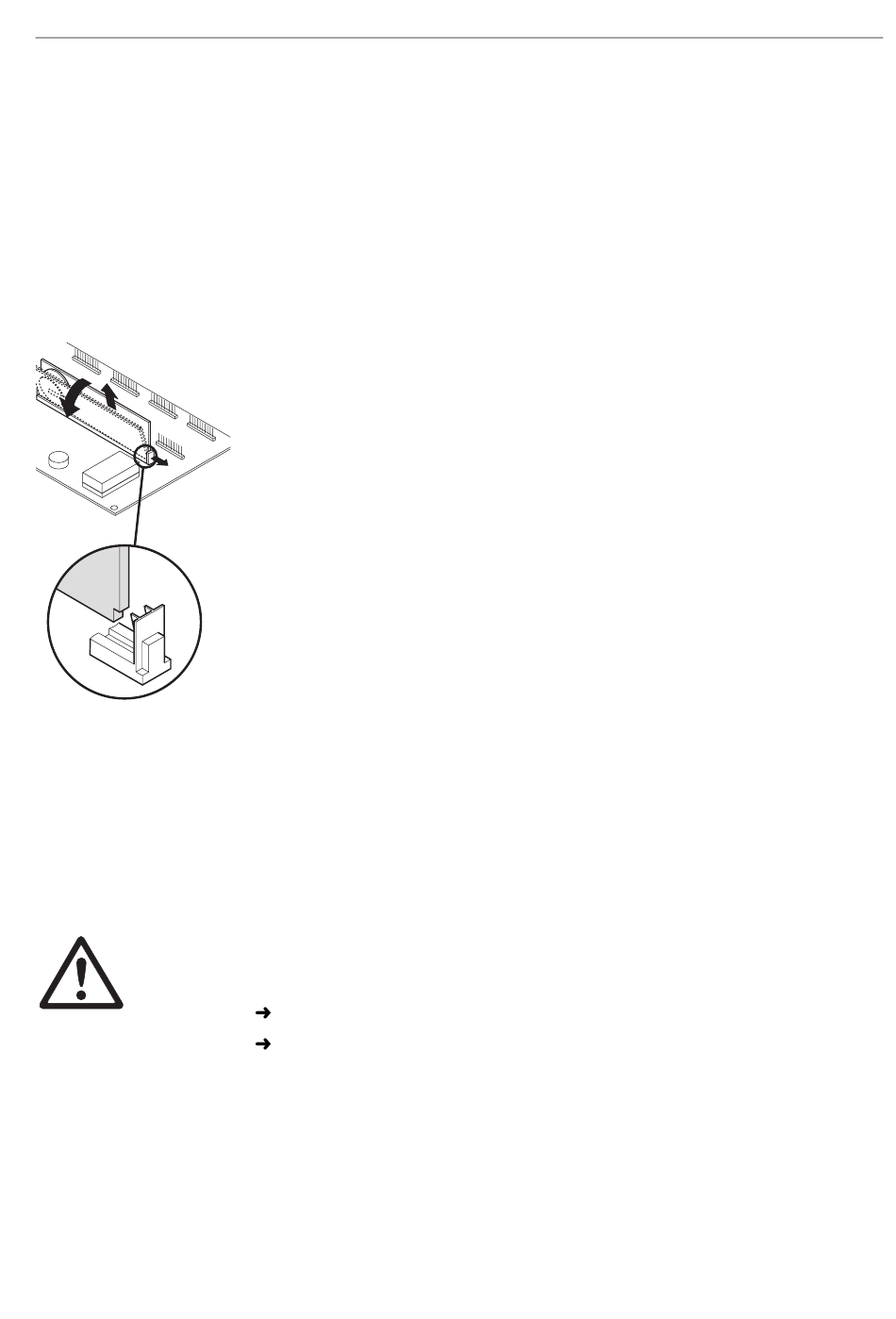

ID7-Form montieren
1. Halterung des Speichermoduls auf beiden Seiten nach außen biegen, Speicher-
modul nach vorne kippen und herausnehmen.
2. Speichermodul ID7-Form mit der Aussparung rechts unten leicht nach vorne
gekippt einsetzen und in die Senkrechte bringen, bis es einrastet.
Wägeterminal ID7... schließen
Tischgerät schließen
1. Gerät auf den Deckel legen und mit den 3 Schrauben leicht fixieren.
2. Gerät so in den Deckel eindrücken, dass alle 3 Rastfedern einrasten.
3. Schrauben festziehen.
ACHTUNG
Die Schutzart IP68 ist nur dann gewährleistet, wenn das Wägeterminal wieder richtig
geschlossen wird.
Die 3 Rastfedern müssen ganz eingerastet sein.
Darauf achten, dass das Tastaturkabel nicht eingeklemmt wird.
Wandgerät schließen
1. Montageblech einklappen.
2. Deckel aufsetzen und wieder festschrauben. Dabei darauf achten, dass keine
Kabel eingeklemmt werden.
04/10
Einführung und Montage
3
