Inhaltszusammenfassung für MBNLED PRO CONTROLLER 6 MULTI 4G L513524G6
- Seite 1 PRO CONTROLLER 6 MULTI 4G 6 channels 12-24V led driver (DMX/RDM, DALI, 0/1-10V) Bedienungsanleitung rev. 2 – 17.04.2019 User´s Manual rev. 2 – 17.04.2019...
-
Seite 2: Garantiebestimmungen
，Vor Inbetriebnahme beachten!， Vielen Dank, dass Sie sich für den MBNLED PRO CONTROLLER 6 MULTI 4G entschieden haben. Bitte lesen Sie diese Anleitung vor der Installation und Inbetriebnahme sorgfältig durch. Falls das Gerät beim Transport beschädigt wurde, benachrichtigen Sie bitte sofort ihren Händler. Bitte unternehmen Sie nichts, bevor Sie ihren Händler kontaktiert haben. -
Seite 3: Bestimmungsgemäßer Gebrauch
，Bestimmungsgemäßer Gebrauch ， Der MBNLED PRO CONTROLLER 6 MULTI 4G ist ausgelegt zur Steuerung von LED Leuchten wie Flex Strips, Ingrounds, Wall Lights, Bars, Wallwashers etc. Die große Breite an verarbeitbaren Steuersignalen (DMX, DALI oder 0/1-10V) erlaubt den Einsatz in verschiedenen Umgebungen. Bereits eingebaute oder selbst erstellte Programme ermöglichen es dem Controller auch selbstständig zu arbeiten. -

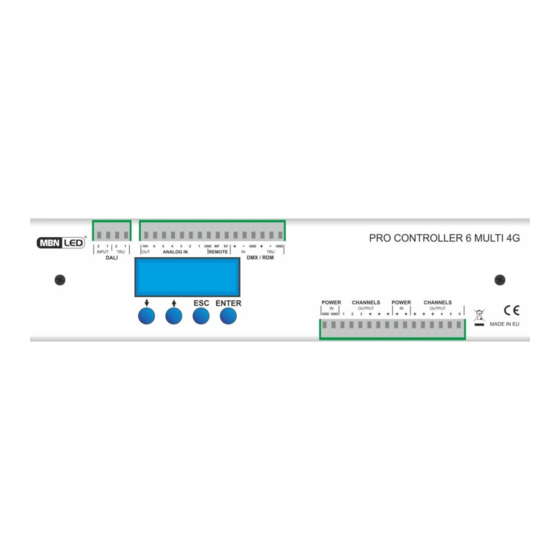

Seite 4: Eingänge Und Ausgänge
Bedienungsanleitung / Users manual ，Eingänge und Ausgänge ， Spannungsversorgung MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany www.proled.com... - Seite 5 Bedienungsanleitung / Users manual LED Anschluß: Bei der Installation muss bauseits geprüft werden, in wie weit eine ausgangsseitige Sicherung notwendig ist. Analoge Eingänge Nachfolgend sind verschiedene analoge Anschlußvarianten dargestellt Jumpereinstellung beachten. Siehe Skizzen. MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany www.proled.com...
- Seite 6 Bedienungsanleitung / Users manual MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany www.proled.com...
- Seite 7 Bedienungsanleitung / Users manual DALI Anschluß Der Controller kann über DALI-Protokoll angesteuert werden (Digital Addressable Lighting Interface). Jumpereinstellung beachten. Siehe Skizze. MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany www.proled.com...
- Seite 8 Bedienungsanleitung / Users manual DMX: Der Controller kann über Standard DMX-512 Signal gesteuert werden. Verbinden Sie die DMX-Steuerung mit dem DMX-Eingang des Controllers und stellen Sie die gewünschte DMX-Startadresse ein. Nach erfolgreicher Anbindung wird der Controller über das DMX-Signal gesteuert. DMX Ausgang: Im MASTER Modus kann der Controller ein DMX-512 Signal ausgeben und somit nachfolgende Controller steuern.
-
Seite 9: Generelle Informationen
，INBETRIEBNAHME， Falls der Controller an die Spannungsversorgung angeschlossen ist, ist er funktionsbereit. Während der Initialisierungsphase wird das MBNLED-Logo für eine kurze Zeit dargestellt. Nach ca. 3 Sekunden wechselt das Display automatisch. Der Controller ist jetzt in einer der 5 Betriebsarten betriebsbereit. - Seite 10 Bedienungsanleitung / Users manual Mitte rechts im Display: Aktuelle Temperatur des Controllers Unten rechts im Display: Verschiedene Symbole DMX – DMX-Signal vorhanden MST – Controller ist im MASTER-Modus und sendet DMX-Signale IR – IR Modul ist aktiviert IR invertiert – IR-Signal von IR-Fernsteuerung wird empfangen ，TASTENSPERRE，...
- Seite 11 Bedienungsanleitung / Users manual Um den Controller zu entsperren, drücken und halten Sie die ABWÄRTS-Taste zusammen mit der ESC- Taste für mehr als 3 Sekunden. Der Controller wird entsperrt. ，EINGANGSSIGNALARTEN， Der Controller kann verschiedene Signaltypen verarbeiten: DMX-512/RDM, 0/1-10V, DALI. Das Eingangssignal kann über entsprechende Jumper-Position auf der Platine ausgewählt werden. Siehe Seite 5 bis 8.
-
Seite 12: Eingangssignal - Analog
Bedienungsanleitung / Users manual ，EINGANGSSIGNAL – ANALOG 0/1-10V， Der Controller arbeitet im 0/1-10V-Modus, wenn der Jumper auf der Hauptplatine richtig gesetzt ist. Siehe Seite 7. SETUP– Zugang zum Einstellungsmenü 0/1-10V – Kanäle werden gemäß analogem Signal gesteuert MANUAL – Gewünschte Farbe kann über die Tasten manuell eingestellt werden SINGLE –... - Seite 13 Bedienungsanleitung / Users manual MANUAL – Gewünschte Farbe kann über die Tasten manuell eingestellt werden. SINGLE – Vorinstallierte Programme können aufgerufen werden. Rückkehr zum Hauptmenü: Über die AUFWÄRTS/ABWÄRTS-Tasten wird das Hauptmenü aktiviert. Auf der rechten Seite wird das Menu mit den Hauptgruppen dargestellt. Mit den AUFWÄRTS/ABWÄRTS-Tasten kann das gewünschte Menü gewählt werden.
- Seite 14 Bedienungsanleitung / Users manual ，HAUPTMENÜ – MANUAL， Hier sind die aktuellen Intensitätswerte der jeweiligen Kanäle (z. B. RGB) angegeben. Die Zahlen geben die Intensität im Bereich 0 – 100.0% an. Drücken Sie die ENTER-Taste und der Kanal beginnt zu blinken. Jetzt können Sie den gewünschten Wert über AUFWÄRTS- und ABWÄRTS-Tasten einstellen.
- Seite 15 DMX-Werte überschrieben. Sobald das DMX-Signal stoppt, wird das aktuelle Programm automatisch fortgesetzt. Die voreingestellten Programme können über MBNLED PC-DMX/RDM Interface editiert und geändert werden. Die originalen Werksprogramme können über SETUP – OPTIONS – FACORY SETTINGS wieder zurück geholt werden.
- Seite 16 Bedienungsanleitung / Users manual CONFIGURATION DMX PRIORITY MONOCHROME OVERHEAT PROTECTION IR/RF REMOTE CUSTOMIZE LANGUAGE DISPLAY BRIGHTNESS FACTORY SETTINGS INFORMATIONS ，SETUP – CHANNELS – PRESET， Jedes LED-Produkt hat verschiedene Parameter und auch der optimale Steuermodus kann unterschiedlich sein. Dieses Menü ermöglicht es verschiedene PWM-Steuer-Modi auszuwählen. STRIP für normale LED- Strips, HPx-Einstellungen für die verschiedenen HIGHPOWER oder INGROUND LED-Produkte.
- Seite 17 Bedienungsanleitung / Users manual ，SETUP – CHANNELS – OUTPUT FREQENCY， Die LEDs werden über PWM-Signal (Puls Weiten Modulation) angesteuert. Die PWM-Frequenz kann in diesem Menu eingestellt werden. Es können 9 verschiedene Frequenzen (76 Hz, 153 Hz, 305 Hz, 610 Hz, 1,2 kHz, 4,8 kHz, 9,7 kHz und 19,5 kHz) eingestellt werden.
- Seite 18 Bedienungsanleitung / Users manual ，SETUP – CHANNELS – PWM MAXIMUM， Einstellung der maximalen Kanalintensität (32768-65535) Hier können Sie den höchsten Wert für die Leuchtintensität des jeweiligen Kanals angeben. Der eingestellte Wert wird beim Dimmen nicht überschritten. Drücken Sie die AUFWÄRTS/ABWÄRTS-Taste um den gewünschten Kanal auszuwählen. Drücken Sie die ENTER-Taste um den Wert des gewählten Kanals zu ändern.
- Seite 19 Bedienungsanleitung / Users manual ，SETUP – CHANNELS – 16BITS DMX， Im 16bit Modus benötigen alle PWM-Kanäle jeweils zwei DMX-Adressen. Somit werden 12 DMX-Kanäle anstatt 6 DMX-Kanäle benötigt. Die Kanalbreite steigt von 0-255 auf 0-65535 Werte. Dadurch sind sehr feine Farbeinstellungen möglich. ，SETUP –...
-
Seite 20: Setup - Configuration
Bedienungsanleitung / Users manual ，SETUP – CONFIGURATION – MONOCHROME， Falls Sie alle Ausgangskanäle mit einem DMX-Kanal steuern möchten, dann sollten Sie die Einstellung MONOCHROME aktivieren. ，SETUP – CONFIGURATION – OVERHEAT PROTECTION， Durch Drücken der AUFWÄRTS- bzw. ABWÄRTS-Taste können Sie die Funktion Überhitzungsschutz aus- oder einschalten. -
Seite 21: Setup - Options
Bedienungsanleitung / Users manual Durch Drücken der ESC-Taste können Sie den Menüpunkt jederzeit ohne Änderungen zu speichern verlassen. Infrared ENABLE: Programme können über Infrarot Fernbedienung gesteuert werden. ，SETUP – CONFIGURATION – RDM， Nur im DMX-Modus Durch Drücken der AUFWÄRTS- bzw. ABWÄRTS-Taste können Sie die RDM-Kommunikation aus- oder einschalten. - Seite 22 Bedienungsanleitung / Users manual ，SETUP – OPTIONS – DISPLAY BACKLIGHT， Durch Drücken AUFWÄRTS- bzw. ABWÄRTS-Taste können Einstellung Hintergrundbeleuchtung des Displays ändern. Zum Speichern der Einstellung drücken Sie bitte die ENTER- Taste. Durch Drücken der ESC-Taste können Sie den Menüpunkt jederzeit ohne Änderungen zu speichern verlassen.
- Seite 23 Bedienungsanleitung / Users manual ，SETUP – INFORMATIONS， Generelle Informationen: Software-Version Software-Datum Hardware-Version Hardware-Datum RDM Identifikationsnummer Betriebsstundenzähler Anzahl der Einschaltvorgänge Abmessungen: 04.19 Technische Änderungen vorbehalten MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany www.proled.com...
- Seite 24 L513514G6 / L513524G6 ，Preface， Thank you for choosing MBNLED PRO CONTROLLER 6 MULTI 4G. Before installation and use, we strongly recommend you to read this manual carefully. If the device has been damaged during transport, please report this to your supplier immediately. Please don’t take any action without contacting your supplier first.
-
Seite 25: Specifications
Bedienungsanleitung / Users manual ，Specifications， 12 – 24 VDC. Voltage supply: It is with connected load of max. 32 A (dependent on the model). Max. power consumption: 768 VA Signal-Input : DMX 512-A / RDM, 0/1-10V analogue, DALI Signal Output : DMX 512-A in MASTER-Mode 6 channel outputs with total max. - Seite 26 Bedienungsanleitung / Users manual ，Inputs and Outputs， Power input MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany www.proled.com...
- Seite 27 Bedienungsanleitung / Users manual LED output: Please check on site during installation, if fuses on the output side are neccessary. ANALOGUE inputs Following are shown several different analogue connection possibilities. Watch out for jumper setting. See sketches. MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany www.proled.com...
- Seite 28 Bedienungsanleitung / Users manual MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany www.proled.com...
- Seite 29 Bedienungsanleitung / Users manual DALI control The dimmer can be controlled via DALI (Digital Addressable Lighting Interface) protocol. Watch out for jumper setting. See sketch. MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany www.proled.com...
- Seite 30 Bedienungsanleitung / Users manual DMX: The dimmer can be controlled by a standard DMX-512 signal. Connect a DMX controller to the DMX input and select the desired DMX start address. After the DMX controller is connected, operation of the dimmer will now be controlled by the DMX signal.
- Seite 31 When the device is connected to mains supply, the dimmer is ready for operation. During initialization the MBNLED Logo is displayed for a short time. After 3 seconds the display proceeds automatically. The controller is now in one of the five main modes.
- Seite 32 Bedienungsanleitung / Users manual Right middle display: Current temperature of the device Lower right display: Various icons: DMX – DMX signal present at the input MST – Device is in MASTER-Mode and sends a DMX signal IR – IR module is activated IR inverted –...
- Seite 33 Bedienungsanleitung / Users manual To unlock the device press DOWN- and ESC-button together and hold them pressed about three sec. The device will be unlocked: ，INPUT CONTROL MODES ， The device can work with different type of input signals: DMX-512/RDM, 0/1-10V, DALI. The input control mode can be set by placing the jumper on right position at PCB.
- Seite 34 Bedienungsanleitung / Users manual ，INPUT CONTROL MODE – ANALOGUE 0/1-10V， The device works in 0/1-10V mode, if the jumper on the PCB is in correct state. See page 29. SETUP– Access to the setup menu items 0/ 1-10V – Channel control via analog input signal MANUAL –...
- Seite 35 Bedienungsanleitung / Users manual MANUAL – Desired colour can be adjusted manually with the buttons SINGLE – Standalone programs can be selected Select main mode: With the UP-DOWN buttons the main mode is selected. On the right side a menu with the main menu items is displayed.
- Seite 36 Bedienungsanleitung / Users manual ，MAIN MODE – MANUAL， Here the current intensity values of the channels (RGB) are displayed. The numbers indicate the intensities from 0 to 100.0%. Press the ENTER button and channel red, green, or blue starts flashing. Now you can adjust the value with the UP-DOWN buttons.
- Seite 37 Bedienungsanleitung / Users manual The standalone programs can be edited and changed with MBNLED PC-DMX/RDM Interface. The original factory built in programs can be roll backed in SETUP – OPTIONS – FACORY SETTINGS menu. ，MAIN MODE – MASTER， Only in DMX mode Same functions and operation as in single mode, but an additional DMX signal for the slave units is generated (MASTER-SLAVE mode).
- Seite 38 Bedienungsanleitung / Users manual CONFIGURATION DMX PRIORITY MONOCHROME OVERHEAT PROTECTION IR/RF REMOTE CUSTOMIZE LANGUAGE DISPLAY BRIGHTNESS FACTORY SETTINGS INFORMATIONS ，SETUP – CHANNELS – PRESET， Each LED product has different parameters, and the optimal control mode can be also different. This menu help to select different PWM driving modes.
- Seite 39 Bedienungsanleitung / Users manual ，SETUP – CHANNELS – OUTPUT FREQUENCY， LEDs are controlled by a PWM signal (pulse width modulation). The PWM frequency can be set in this menu. You can choose out of 9 different presetted frequencies (76 Hz, 153 Hz, 305 Hz, 610 Hz, 1,2 kHz, 4,8 kHz, 9,7 kHz and 19,5 kHz).
- Seite 40 Bedienungsanleitung / Users manual ，SETUP – CHANNELS – PWM MAXIMUM， Maximum channel intensity adjustment (32768-65535) Here you can enter the maximum value for the specific channel. The channel output will not get above the adjusted maximum value. Press the UP-DOWN button to choose the desired channel. Press the ENTER button to change the value of the choosen channel.
- Seite 41 Bedienungsanleitung / Users manual ，SETUP – CHANNELS – 16BITS， In 16bits mode all PWM channels need two DMX channels. The DMX footprint will be 12 channels instead of 6 channels. The channel range will modified from 0-255 to 0-65535. This allows to create very tiny colour adjustment. ，SETUP –...
-
Seite 42: Setup - Configuration
Bedienungsanleitung / Users manual ，SETUP – CONFIGURATION – MONOCHROME， In case you want to control all output channels only with one DMX channel, then you should set monochrome setting to enable. ，SETUP – CONFIGURATION – OVERHEAT PROTECTION， Here you can enable or disable the overheat protection. Select the function with the UP-DOWN buttons and press ENTER to save your choice. - Seite 43 Bedienungsanleitung / Users manual ，SETUP – CONFIGURATION – RDM， Only in DMX mode Here you can enable or disable the RDM functionality. Select the function with the UP-DOWN buttons and press ENTER to save your choice. You can leave this mode at any time without saving changes by pressing the ESC button. ，SETUP –...
- Seite 44 Bedienungsanleitung / Users manual ，SETUP – OPTIONS – DISPLAY BACKLIGHT， Here you can configure the display backlight illumination. In the mode ALWAYS ON the LCD display is illuminated continuously. Select the function with the UP-DOWN buttons and press ENTER to save your choice. You can leave this mode at any time without saving changes by pressing the ESC button.
- Seite 45 Bedienungsanleitung / Users manual ，SETUP – INFORMATIONS， Generic information: Software version Software date Hardware version Hardware date RDM identification number Operation time counter POWER CYCLE – number of device switch on. Dimensions: 05.16 Technical amendments reserved MBN GmbH, Balthasar-Schaller-Str.
